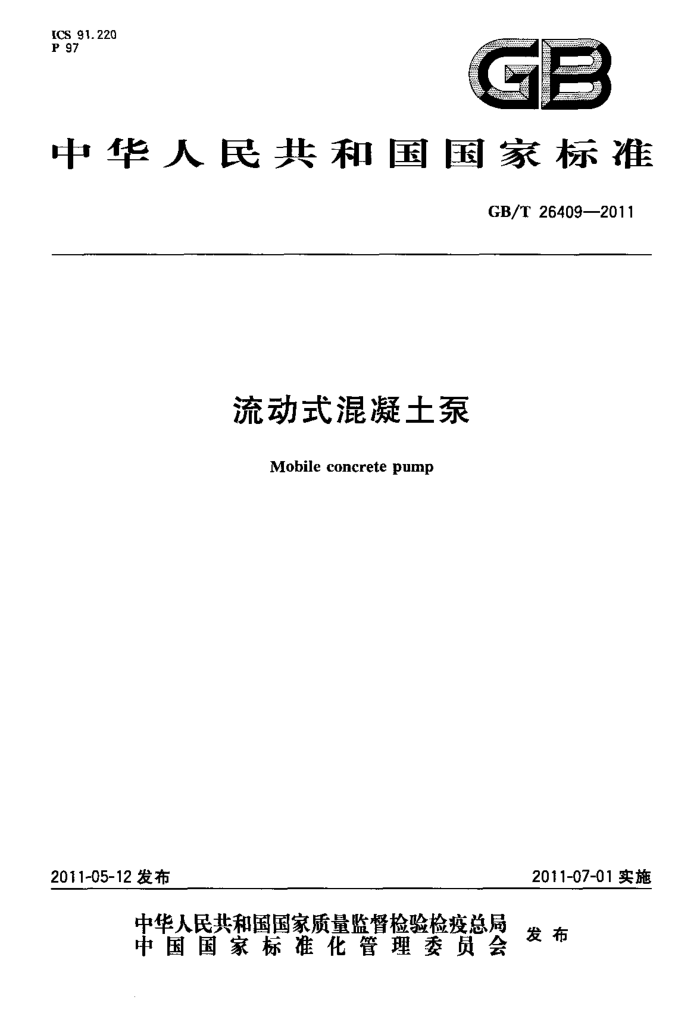

ICS 91.220 P 97
中华人民共和国国家标准
GB/T264092011
流动式混凝土泵
Mobile concretepump
2011-07-01实施
2011-05-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26409—2011
目 次
前言
范围规范性引用文件
2
术语和定义技术要求试验方法检验规则产品标牌·
3 4
5
14
16 16 16 17 20 26
8使用说明书· 9 随机文件、包装、运输、贮存附录A（规范性附录） 流动式混凝土泵结构件强度计算规范和整机稳定性计算附录B（资料性附录） 流动式混凝土泵测试记录表附录C（规范性附录） 故障模式及分类举例 GB/T 26409—2011
前言
本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：长沙建设机械研究院、上海汽车改装厂有限公司、三一重工股份有限公司、江苏徐
州工程机械研究院、长沙中联重工科技发展股份有限公司。
本标准主要起草人：吴斌兴、陈保钢、苏建良、易秀明、孟庆勇、何育斌、杨军、吴凌云、邝昊、吴德志。
包 GB/T26409—2011
流动式混凝土泵
1范围
本标准规定了流动式混凝土泵术语和定义、技术要求、试验方法、检验规则、产品标牌、使用说明书
和随机文件、包装、运输、贮存。
本标准适用于采用汽车底盘改装的流动式混凝土布料泵、车载式混凝土泵和搅拌布料泵。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压系统通用技术条件（GB/T3766—2001，eqVISO4413：1998） GB/T 3797 电气控制设备 GB/T 3811 1起重机设计规范 GB5226.1 机械电气安全机械电气设备 第1部分：通用技术条件（GB5226.1-2008，
IEC 60204-1:2005,IDT)
GB11118.1 矿物油型和合成烃型液压油（GB11118.1—1994，neqNFE48-603：1983） GB/T12534 汽车道路试验方法通则 GB/T12673 汽车主要尺寸测量方法 GB/T13333 混凝土泵 GB/T14039 液压传动油液 固体颗粒污染等级代号（GB/T14039--2002，ISO4406，1999，
MOD)
GB/T16710.4 工程机械 动态试验条件下机外辐射噪声的测定（GB/T16710.4一1996， eqvISO6395:1988)
GB/T17626.3电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（GB/T17626.3- 2006,IEC61000-4-3:2002,IDT)
GB/T17626.4电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（GB/T17626.4 2008,IEC61000-4-4;2004,IDT)
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（GB/T17626.5一2008， IEC61000-4-5:2005,IDT)
GB18209.2机械电气安全指示、标志和操作 第2部分：标志要求 GB/T18411 道路车辆产品标牌 GB/T 19418 钢的弧焊接头缺陷质量分级指南（GB/T19418一2003，ISO5817：1992，IDT） QC/T34汽车的故障模式及分类 QC/T252 2专用汽车定型试验规程
3术语和定义
下列术语和定义适用于本标难。
1 GB/T26409—2011
3. 1
流动式混凝土布料泵mobileconcretepumpwithplacingbooms 在自行式底盘上或由牵引车拖挂的或揽拌运输车车上同时安装混凝土泵和布料臂的机械设备。
3.2
车载式混凝土泵transportedconcretepump 在自行式底盘上安装泵送单元的混凝土泵。
3. 3
搅拌布料泵truck-mounted conicretepumpwithmixingdrum andplacingboom 在自行式底盘上或拖车上安装有能生产和运送匀质混凝土的揽拌装置，并安装有泵送单元和布料
臂的机械设备。 3. 4
泵送单元pumpingunit 泵送单元由混凝土料斗、分配阀、控制系统、混凝土缸、水洗箱和推进装置等零部件所组成。
3.5
布料作业范围placingboomopeningarea 流动式混凝土布料泵在布料作业状态下，布料臂上输送硬管出料口中心所能达到的区域。
3.6
整机总质量completevehiclegrossmass 流动式混凝土泵上有的所有固定及移动的部件质量之和，包括允许配装的输送管的质量、随机驾
乘人员。对于带有搅拌运输简的流动式混凝土泵包括规定运载的混凝土质量。 3. 7
布料臂最大垂直高度 maxverticalreach 流动式混凝土泵布料臂上输送硬管出料口中心与地面之间的最大垂直距离。
3.8
上料度fillingheight 流动式混凝土泵在作业状态下，地面与料斗进料口平面刚性物之间的垂直距离。
3. 9
支腿跨距strideofsupport 流动式混凝士泵支膠在作业最大位置时，支撑油缸的受力中心线（通常指油缸中心线）前后、左右方
向的距离，包括前支腿跨距，后支腿跨距，左侧支腿跨距和右侧支腿跨距。在大多数情况下，左侧支腿跨距和右侧支腿跨距相等，可以统称为衡支跨距，如图1所示。 3. 10
作业稳定性workingstability 流动式混凝土泵在布料或泵送作业时，整机抗倾覆的能力。
3. 11
前伸frontextent 流动式混凝土泵在行驶状态下，分别过底盘最前端点（包括前拖钩、车牌及任何固定在车架前部的
刚性部件）和布料臂最前端点且垂直于Y和X平面的两平面之间的距离。
注；Y和X平面的定义见GB/T3730.3的规定。 3.12
后伸rearextent 流动式混凝土泵在行驶状态下，分别过底盘最后部固定装置的端点（包括固定在混凝土泵送机构上
的任何刚性部件）和布料臂最后端点且垂直于Y和X平面的两平面之间的距离，见图2。 2
