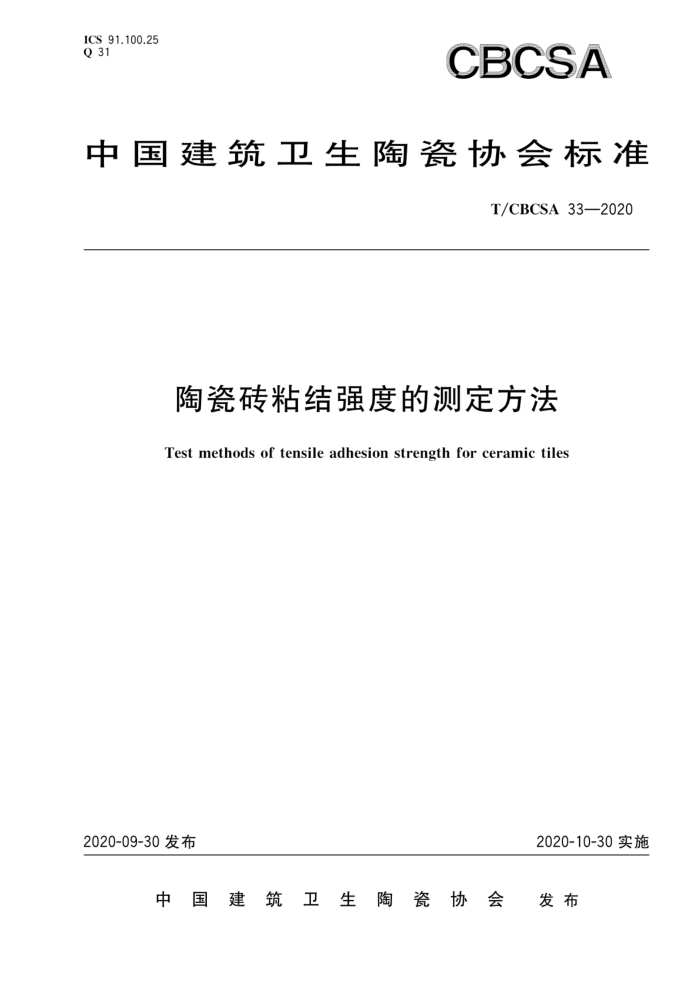

ICS 91.100.25 Q 31
CBCSA
中国建筑卫生陶瓷协会标准
T/CBCSA33—2020
陶瓷砖粘结强度的测定方法
Test methods of tensile adhesion strength for ceramic tiles
2020-09-30发布
2020-10-30实施
中国建筑卫 生陶瓷协会发布 T/CBCSA 33—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑卫生陶瓷协会提出。 本标准由中国建筑卫生陶瓷协会标准化技术委员会归口。 本标准负责起草单位：广东新明珠陶瓷集团有限公司、佛山市质量计量监督检测中心、福建省南安
宝达建材有限公司、佛山市章氏兄弟建材有限公司、广东唯美控股有限公司。
本标准参加起草单位：广东东鹏控股股份有限公司、佛山市陶瓷研究所检测有限公司、广东萨米特陶瓷有限公司。
本标准主要起草人：简润桐、区卓琨、吴清良、曹戈星、章云党、何子贤、陈世清、林珊、张永伟、张士察王丽丽、王玉文、陈敏玲、钟为民
本标准首次发布。 本标准由中国建筑卫生陶瓷协会负责具体技术内容的解释
I T/CBCSA33—2020
陶瓷砖粘结强度的测定方法
1范围
本标准规定了陶瓷砖与胶粘剂粘结强度的测定方法。 本标准适用于陶瓷砖粘结强度的测定。
规范性引用文件
2
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
JC/T547—2017陶瓷砖胶粘剂 JC/T681行星式水泥胶砂搅拌机
术语和定义
3
JC/T547一2017界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了
JC/T547一2017中的某些术语和定义。 3.1
水泥基胶粘剂 cementitious adhesive 由水硬性胶凝材料、集料、添加剂等组成的粉状混合物，使用时需与水或其他液体混合物拌和。 ［JC/T547—2017，定义3.3］
3.2
粘结强度 tensileadhesion strength 由拉伸试验测定的单位面积上的最大作用力。 ［JC/T547—2017，定义3.15]
4原理
用水泥基胶粘剂作为粘合剂，将陶瓷砖粘结在混凝土基材上，在一定条件下养护一段时间后，通过拉伸试验测得粘结强度。
试验条件
h
环境温度为（23土2)℃、相对湿度为（50土5）%，且试验区的循环风速应不大于0.2m/s。试验时间是胶粘剂和水或液体混合时开始计算至进行粘结强度测定时的时间间隔。养护时间为28d土12h。
6 设备及材料
6.1 压块：截面尺寸50mm×50mm，质量（2.00±0.015）kg。
1 T/CBCSA33—2020
6.2 拉拨头：尺寸为（50土1)mm×（50士1)mm、最小厚度为10mm的正方形金属块，用一个适当的装置与试验机相连接。 6.3拉伸试验机：应有合适的量程，精度为1%。 6.4鼓风干燥箱：控温精度土3℃。 6.5试验用混凝土板基材：规格尺寸为400mm×400mm×40mm，含水率小于3%（质量分数），4h 表面吸水量控制在0.5cm3~1.5cm3之间。混凝土板的制作与要求见JC/T547一2017附录A。 6.6粘结剂：C1型普通型水泥基胶粘剂，符合JC/T547一2017要求。
7试样
制取（50士1)mm×（50士1)mm试样10块，若样品原边长小于50mm，则采用原尺寸。粘结面吹扫干净。
8试验步骤
8.1 混凝土板的制备
混凝土板的制备见JC/T547一2017中附录A。 8.2 2胶粘剂制备
制备胶粘剂的水和液体混合物用量，根据生产商推荐，按质量比给出，例如液体与干粉之比。如给出的是一个数值范围，则应取其中间值。
将胶粘剂和所需的水和液体混合物，加人符合JC/T681要求的搅拌机中，在低速下进行搅拌来制备胶粘剂。
按下列步骤进行： a）将水或液体混合物倒入搅拌锅中； b）将干粉撒入液体中； c）搅拌30s; d）抬起搅拌叶； e）1min内刮下搅拌叶和锅壁上的胶粘剂： f）重新放下搅拌叶后再搅拌1min。 如胶粘剂生产商使用说明书有要求，则应按规定让胶粘剂熟化，如没有要求则熟化15min，然后再
继续搅拌15S。 8.3 3胶粘剂的涂覆
胶粘剂按要求搅拌后，用直边抹刀在混凝土板上薄抹一层胶粘剂，应用力刮抹，然后用齿状抹刀抹上稍厚一层胶粘剂，并用6mm×6mm(中心距12mm)的齿状抹刀梳理。握住齿状抹刀时应与混凝土板呈约60°，与混凝土板的一边呈直角，平行抹至混凝土板边缘（直线移动）。 8.4样品的粘结及养护
在10min内，至少放置10块试样（间隔40mm）于胶粘剂上。陶瓷砖所放置的梳条应为4条。在每块试样上放（2.00士0.015）kg的压块持续30S。在5试验条件下养护27d。
2
