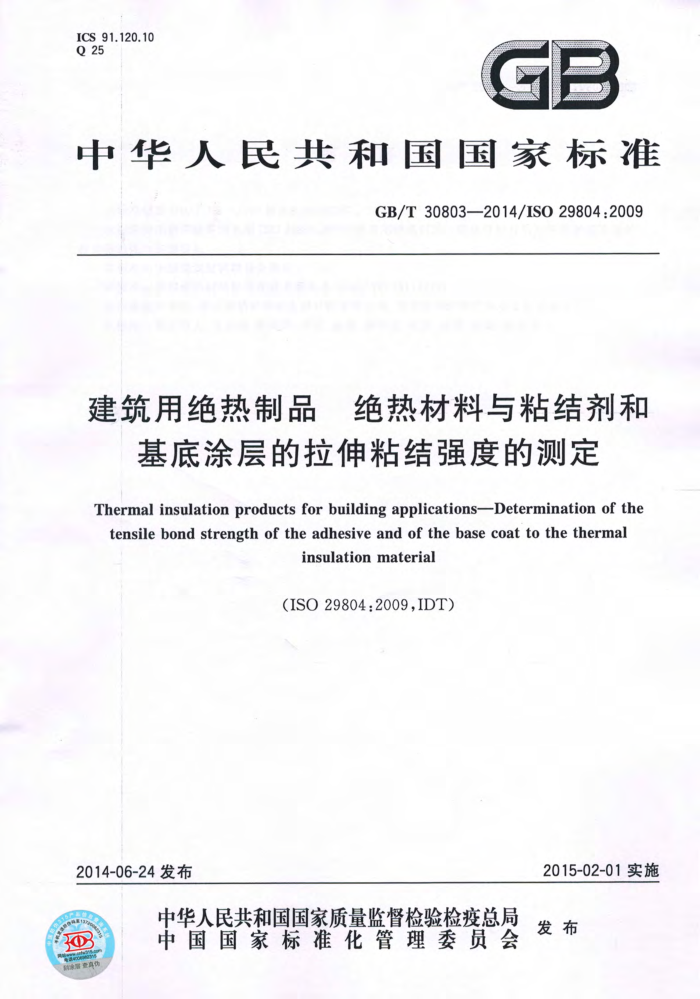

ICS 91.120.10 Q 25
中华人民共和国国家标准
GB/T30803—2014/ISO29804:2009
建筑用绝热制品 绝热材料与粘结剂和
基底涂层的拉伸粘结强度的测定 Thermal insulation products for building applications-Determination of the tensile bond strength of the adhesive and of the base coat to the thermal
insulationmaterial
(ISO29804:2009,IDT)
2015-02-01实施
2014-06-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T30803—2014/IS029804:2009
前绝言
本标准依据GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO29804：2009《建筑用绝热制品绝热材料与粘结剂和基底涂层的
拉伸粘结强度的测定》。
本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准起草单位：南京玻璃纤维研究设计院有限公司、国家玻璃纤维产品质量监督检验中心。 本标准主要起草人：方允伟、郝郑涛、马丹、徐琪、陈建明、黄英、崔军、许敏、李骏光。 GB/T30803—2014/ISO29804:2009
建筑用绝热制品绝热材料与粘结剂和
基底涂层的拉伸粘结强度的测定
1范围
本标准规定了测定绝热材料与粘结剂和基底涂层的拉伸粘结强度的设备和步骤。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO3251涂料、清漆和塑料非挥发份含量的测定（Paints，vamishesandplastics一 Determination of non-volatile matter content)
ISO3451-1塑料灰分测定第1部分：通用方法（Plastics-Determinationofash一Part1： General methods)
ISO9229绝热词汇（Thermalinsulation—Vocabulary） ISO29466建筑用绝热制品厚度的测定（Thermalinsulatingproductsforbuildingapplica
tionsDeterminationofthickness)
ISO29470建筑用绝热制品表观密度的测定（Thermalinsulatingproductsforbuildingappli- cations-Determination of the apparent density)
ISO29765建筑用绝热制品垂直于面抗拉强度的测定（Thermalinsulatingproductsfor building applications-Determination of tensile strength perpendicular to faces)
EN13499建筑用绝热制品基于膨胀聚苯乙烯板材的外保温绝热复合系统规范（Thermalin sulationproductsforbuildingsExternalthermalinsulationcompositesystems(ETICS)basedonex- pandedpolystyrene—Specification)
3术语和定义，符号和单位
3.1术语和定义
ISO9229和EN13499两个标准中规定的术语和定义适用于本文件。 3.2符号和单位
本标准使用到以下符号： α拉伸粘结强度，单位为千帕(kPa)； F拉伸破坏载荷，单位为千牛（kN)； A试样截面积，单位为平方米（m"）。
4原理
通过测定垂直于粘结剂或基底涂层的粘结面方向的载荷得到绝热材料与粘结剂和基底涂层的拉伸
1 GB/T30803—2014/ISO29804:2009
粘结强度。拉伸载荷是通过胶粘剂将刚性板与粘结剂或基底涂层粘结起来进行测定得到的。
5仪器
5.1胶粘剂
适用于粗糙表面（抹灰表面）和木材（如相溶性较好的环氧树脂或聚亚胺酯粘结剂）。胶粘剂不应破坏绝热材料，基底涂层或粘结剂，应不影响试验结果。
5.2刚性板
刚性板（如20mm厚的胶合板或5mm厚的钢板）尺寸为（200±2）mm×（200士2）mm。可采用 (50士2)mm×（50土2)mm的钢板在简易试验仪器上直接测量，机械稳定性或钢板应不会影响试验结果。钢板中心应有装配连接件以便与试验机连接且能自动调节对中，避免在试验过程中出现拉伸应力分布不均。在钢板涂胶粘剂的一侧,钢板的平整度偏差应满足每 100 mm 长度不超过士0.5 mm。 5.3锯
机械切割锯（圆形锯或带锯），带有矩形切割导轨：应能适合切割已固化的粘结剂或带有增强材料基底涂层的试样。 5.4拉伸试验机
合适的载荷和位移量程，能以（10±1)mm/min恒定速度加载，适合200mm×200mm的试样。载荷测量误差 不超过1%（见ISO29765）。
对于采用简易试验仪器的直接测量，可以使用精度为10%的手提式设备这种方法适用于50mm× 50mm的试样且强度高于50 0kPa的情况。对于强度低于20kPa,不宜采用简易试验仪器直接测量。 精密拉伸试验机（精度为1%）适合采用200mm×200mm的试样。 6试样 6.1样品制备
依据制造商的使用说明将粘结剂或带有增强材料的基底涂层覆合在最小尺寸为500mm× 1000mm×10mm的绝热材料表面。样品不包括机械固定装置。 6.2样品状态调节
样品应依据ETICS相关产品标准规定进行状态调节。 注：在没有ETICS相关产品标准或技术规范时，状态调节可由各相关方商定。
6.3试样制备和数量
从样品上裁取3个200mm×200mm正方形试样。应在距样品边缘不小于100mm范围内裁取。 粘结剂或基底涂层的厚度可目测并取整，精确到毫米。 在试样的两个表面都涂上薄薄一层胶粘剂，胶粘剂在刚性板和试样间形成一个完整的涂层。用较
轻的压力将刚性板粘结到试样上，确保刚性板的中心与正方形试样的中心对中。注意不要让胶粘剂流到试样的侧面。依据制造商的使用说明使固化。
2 GB/T30803—2014/IS029804:2009
7 步骤
7.1试验环境
试验应在（23士2)℃和相对湿度（50士5）%的环境下进行。 7.2 将试样安装到试验机上
通过刚性板中心的连接件将试样装夹到试验机上。图1为试样与拉伸试验机的连接。
A
说明：
一刚性板中心连接件刚性板；粘结剂或带有增强材料的基底涂层；绝热材料一胶粘剂。
1 a a 4-
5
图1试样与试验机连接
7.3试验步骤
依据ISO29765进行拉伸粘结强度试验，直至试样破坏。试验机通过刚性板施加与试样截面垂直的拉伸载荷。
以（10士1)mm/min的恒定速度施加载荷。 记录拉伸破坏载荷。舍弃破坏发生在试样和刚性板之间即胶粘剂破坏的试样。 注1：对于刚性或脆性绝热材料，以100N/s的速度进行试验可能会更好。 注2：如果在试验过程有记录载荷-位移曲线，可以获得更多关于破坏模式的信息。
8结果计算和表示
8.1 拉伸粘结强度
按式（1)计算拉伸粘结强度α，用kPa表示：
3
