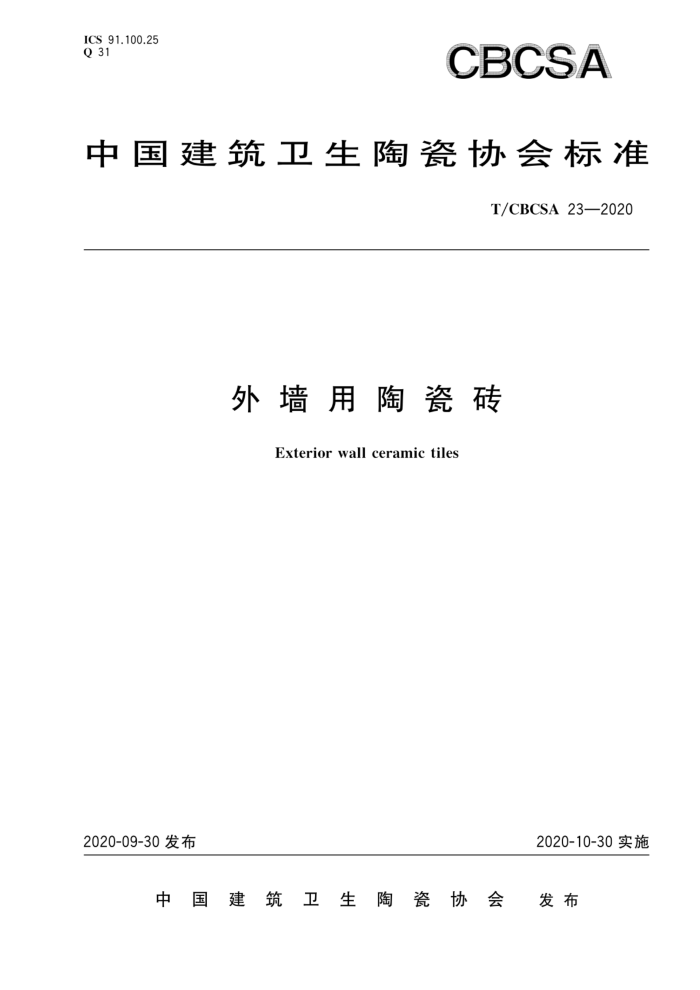

ICS 91.100.25 Q 31
CBCSA
中国建筑卫生陶瓷协会标准
T/CBCSA23—2020
外墙用陶瓷砖
Exterior wall ceramic tiles
2020-09-30发布
2020-10-30实施
中国建筑 卫 生陶瓷协会发布 T/CBCSA23—2020
目 次
前言
范围规范性引用文件术语和定义分类要求
1
2
3
5 6 试验方法
检验规则标记和说明包装、运输和贮存附录A（规范性附录） 外墙用陶瓷砖（E≤0.5%Ia类）附录B（规范性附录） 外墙用陶瓷砖（0.5% 7
8
9 T/CBCSA 23—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑卫生陶瓷协会提出。 本标准由中国建筑卫生陶瓷协会标准化技术委员会归口。 本标准负责起草单位：广东新明珠陶瓷集团有限公司、佛山市质量计量监督检测中心、湖南天欣科
技股份有限公司、佛山欧神诺陶瓷有限公司、杭州诺贝尔陶瓷有限公司、佛山石湾鹰牌陶瓷有限公司、东莞市万科建筑技术研究有限公司。
本标准参加起草单位：佛山市陶瓷研究所检测有限公司、广东萨米特陶瓷有限公司、广东东鹏控股股份有限公司、广东宏宇新型材料有限公司。
本标准主要起草人：简润桐、区卓琨、吴清良、钟贵平、柯善军、李莹、林伟、林珊、章鸣、张永伟、陈世清、 王勇、谭宇昂、魏、耿博、张士察、王玉文、王丽丽、陈锡聪、顾海静。
本标准首次发布，本标准由中国建筑卫生陶瓷协会负责具体技术内容的解释
ⅢI T/CBCSA23—2020
外墙用陶瓷砖
1范围
本标准规定了外墙用陶瓷砖的术语和定义，分类，要求，试验方法，检验规则，标记和说明，包装、运输和贮存。
本标准适用于装饰和保护建筑物外墙的陶瓷砖。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3810.1 陶瓷砖试验方法 第1部分：抽样和接收条件 GB/T 3810.2 陶瓷砖试验方法第2部分：尺寸和表面质量的检验 GB/T 3810.4 陶瓷砖试验方法 第4部分：断裂模数和破坏强度的测定 GB/T3810.14 陶瓷砖试验方法 云第14部分：耐污染性的测定 GB/T4100—2015 陶瓷砖 GB 6566 建筑材料放射性核素限量 GB/T9195—2011 建筑卫生陶瓷分类和术语 T/CBCSA29—2020 陶瓷砖试验方法 抗冻性的测定 T/CBCSA30—2020 陶瓷砖试验方法 抗热震性的测定 T/CBCSA31—2020 陶瓷砖试验方法 耐化学腐蚀性的测定 T/CBCSA32—2020 陶瓷砖试验方法 有釉砖抗釉裂性的测定 T/CBCSA33—2020 陶瓷砖粘结强度的测定方法
3 ：术语和定义
GB/T9195一2011和GB/T4100一2015界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T9195一2011和GB/T4100一2015中的某些术语和定义。 3.1
陶瓷砖 ceramictile 由黏土、长石和石英为主要原料制造的用于覆盖墙面和地面的板状或块状建筑陶瓷制品 [GB/T9195—2011,定义4.2］
3.2
吸水率 waterabsorption E 干燥的单位质量的产品达到水饱和时所吸收的水的质量：用质量分数表示。 [GB/T9195—2011,定义7.10]
3.3
瓷质砖 专porcelaintile 吸水率（E)不超过0.5%的陶瓷砖
1 T/CBCSA23—2020
[GB/T4100—2015，定义3.8］
3.4
瓷砖 stoneware porcelain tile 吸水率（E)大于0.5%，不超过3%的陶瓷砖。 ［GB/T4100—2015，定义3.9］
3.5
细炳砖 fine stoneware tile 吸水率（E)大于3%，不超过6%的陶瓷砖。 [GB/T4100—2015，定义3.10]
3.6
名义尺寸 nominal size N 用来统称产品规格的尺寸。 [GB/T4100—2015，定义3.14.1]
3.7
工作尺寸 work size 按制造结果而确定的尺寸，实际尺寸与其之间的差应在规定的允许偏差之内。 注：工作尺寸包括长、宽、厚。 [GB/T4100—2015，定义3.14.2]
3.8
实际尺寸 actual size 按照GB/T3810.2中规定的方法测得的尺寸。 [GB/T4100—2015,定义3.14.3］
4分类
按吸水率(E)分类： a) 低吸水率砖（I类）：
1）瓷质砖E≤0.5%（Ia类）； 2）炳瓷砖0.5% b） 中吸水率砖（Ⅱ类）：
细炳砖3% 5要求
5.1 技术要求
外墙用陶瓷砖在符合GB/T4100一2015中的相关技术要求的基础上，并符合附录A、附录B和附录C中的技术要求 5.2 放射性核素限量
外墙用陶瓷砖的内照射指数，应不大于0.9，外照射指数IR应不大于1.2。
2
