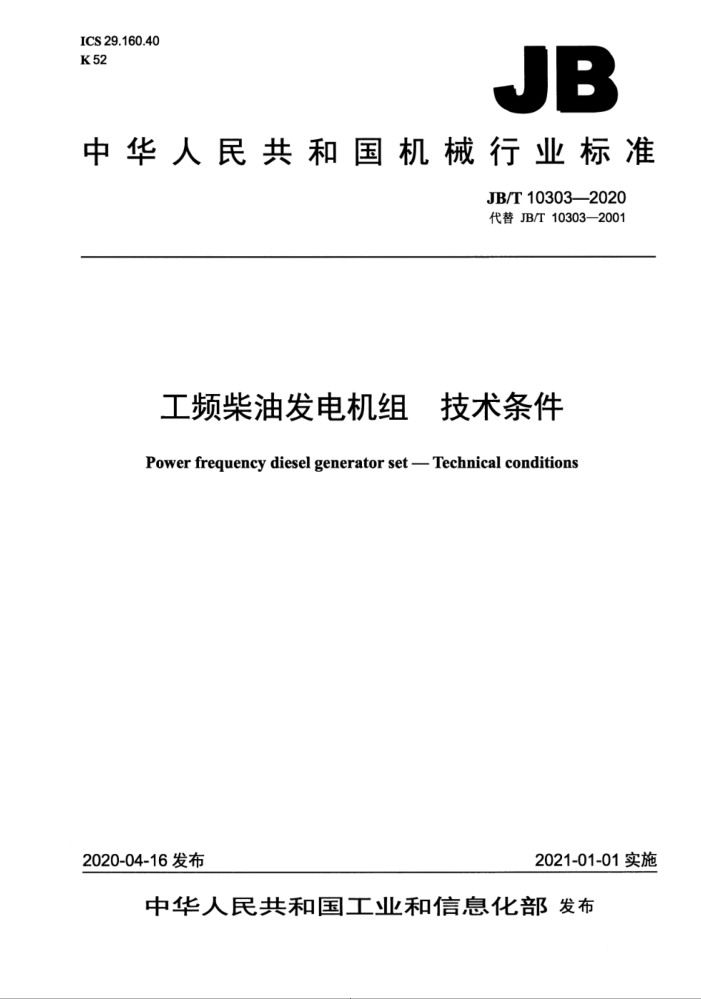

ICS 29.160.40 K 52
JB
中华人民共和国机械行业标准
JB/T10303—2020 代替JB/T10303—2001
工频柴油发电机组 技术条件
Power frequency diesel generator set - Technical conditions
2020-04-16发布
2021-01-01实施
中华人民共和国工业和信息化部发布 JB/T103032020
目 次
前言 1范围. 2规范性引用文件。 3术语和定义 4技术要求... 4.1 总则. 4.2 参数要求.
4.3 装. 4.4 环境条件 4.5 输出功率的定额种类与运行方式. 4.6 启动要求. 4.7 电气性能. 4.8 结构. 4.9 污染环境的限值 4.10 运输 4.11 耗油要求 4.12 安全性 4.13 保护措施 4.14 可靠性和维修性 4.15 外观质量. 4.16 成套性 5检验规则 5.1检验分类. 5.2 检验条件.. 6检验项目和方法。 6.1 检验用仪器仪表 6.2 检验项目. 6.3 检验方法.. 7标志，包装、运输和贮存 7.1 机组的标牌 7.2 机组的铭牌. 7.3 机组及其备附件 7.4 机组的包装 7.5 机组的运输. 7.6 机组的贮存 8制造厂的保证. 附录A（资料性附录） 机组稳定运行时污架物排放的参考限值
中要2
.9 10 11 12 12 12 13 13 13 13 13 14 15 19 .19 19 19 .19 19 19
19 20
I JB/T10303—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10303一2001《工频柴油发电机组技术条件》，与JB/T10303一2001相比主要技术
变化如下：
增加了标准目录：调整了适用范围；增加了“技术要求”的总则内容：增加了控制装置、调速装置：修改了启动要求；修改了输出额定功率的条件：修改了输出功率的定额种类与运行方式：提高了畸变率指标：增加了并网要求；修改了有害物质浓度要求：提高了燃油消耗率的要求；增加了绝缘电阻对高压（11000V）的要求：增加了紧急停机装置、手动启动装置、安全防护设施：增加了防火措施和其他安全性要求：提高了可靠性和维修性的指标；调整了检验规则和检验方法的顺序；修改了检验方法的描述和参考标准；修改了标志包装。运输和贮存。
本标准由中国机械工业联合会提出。 本标准由全国移动电站标准化技术委员会（SAC/TC329）归口。 本标准起草单位：兰州电源车辆研究所有限公司，上海科泰电源股份有限公司，郑州金阳电气有限
公司，郑州众智科技股份有限公司、英泰集团有限公司、郑州佛光发电设备有限公司、江西清华泰豪三波电机有限公司广东西电动力科技股份有限公司扬州华东动力机械有限公司
本标准主要起草人：刘正铭、许乃强。史清晨、杨新征、徐海洋。张钧、罗云行、张浴凯。沈康。 本标准所代替标准的历次版本发布情况为：
JB/T10303—2001
II JB/T10303-—2020
工频柴油发电机组技术条件
1范围
本标准规定了由往复式内燃（RIC）发动机交流（AC）发电机控制装置和辅助设备成套的工频柴油发电机组的术语和定义、技术要求、检验规则、检验项目和方法、标志、包装、运输、贮存、制造广的保证。
本标准适用于功率为0.5kW~4000kW、额定频率为50Hz的柴油发电机组（以下简称机组）。 60Hz的柴油发电机组也可参照执行。
2规范性引用文件
下列件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注白期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.16电工电子产品环境试验第2部分：试验方法试验J和导则：长霉 GB/T2820.1一2009往复式内燃机驱动的交流发电机组第1部分：用途、定额和性能 GB/T2820.2往复式内燃机驱动的交流发电机组第2部分：发动机 GB/T2820.3一2009往复式内燃机驱动的交流发电机组第3部分：发电机组用交流发电机 GB/T2820.4一2009往复式内燃机驱动的交流发电机组第4部分：控制装置和开关装置 GB/T2820.52009 往复式内燃机驱动的交流发电机组第5部分：发电机组 GB/T2820.6—2009 往复式内燃机驱动的交流发电机组第6部分：试验方法 GB/T2820.8一2002往复式内燃机驱动的交流发电机组第8部分：对小功率发电机组的要求和
试验
GB/T2820.9一2002往复式内燃机驱动的交流发电机组第9部分：机械振动的测量和评价 GB/T6072.1往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法通
用发动机的附加要求
GB/T13306标牌 GB/T20136一2006内燃机电站通用试验方法 GB/T21428一2008往复式内燃机驱动的发电机组安全性 JB/T8182 交流移动电站用控制屏通用技术条件 JB/T8186 工频柴油发电机组额定功率、电压及转速 JB/T8194 内燃机电站术语 JB/T50054内燃机电站可靠性考核评定方法
3术语和定义
GB/T2820.1和JB/T8194界定的术语和定义适用于本文件。 JB/T10303—2020
4技术要求
4.1总则 4.1.1机组应符合本标准和GB/T2820.5的规定。 4.1.2机组应按经规定程序批准的图样和技术文件制造。 4.1.3机组用发动机应符合GB/T2820.2的规定 4.1.4 机组用发电机应符合GB/T2820.3的规定 4.1.5机组的总装技术要求应符合各自产品技术条件的规定。 4.1.6# 机组的配套件，本标准未做规定者，应符合各自技术条件的规定。 4.1.7对机组有特殊要求时，应在产品技术要求中补充规定。 4.2参数要求 4.2.1机组制造应按照JB/T8186的规定。 4.2.2机组额定功率因数：单相机组为0.9（滞后）或1.0：三相机组为0.8（滞后）。 4.2.3机组外形尺寸应符合各自产品技术条件的规定。 4.2.4机组的质量和重心应符合各自产品技术条件的规定。 4.3装置 4.3.1指示装置
机组用发动机所带监测仪表按GB/T2820.2和相应产品标准的规定：机组用控制装置和开关装置以
及监测仪表按GB/T2820.4一2009中7.1和JB/T8182的规定配装，指针式仪表的准确度等级应不低于 2.5级，数字显示仪表的准确度等级按产品规范的规定。指示装置还应满足下列要求：
一声光等指示装置应正常工作：一监测仪表的指针应转动灵活、指示准确：
按钮、开关和指示灯等的颜色及标识应根据其用途在产品技术条件和使用说明书中明确。
4.3.2控制装置
机组的控制装置应符合产品技术条件的规定。 4.3.3调速装置
机组的调速装置应符合产品技术条件的规定。 4.3.4低温启动装置
机组的低温启动装置（不仅限一种，如往复式内燃发动机进气预热装置、火焰进气预热装置、低温电池、液体加热装置等），应能满足4.6.2的要求。 4.4环境条件 4.4.1输出额定功率的条件 4.4.1.1标准基准条件
机组在下列条件下应能输出额定功率：
一绝对大气压力P=100kPa：
一
2 JB/T10303—2020
-环境空气温度T=298K（t=25C）：相对湿度Φ=30%
4.4.1.2现场条件
机组应能在合同规定的现场使用条件下输出额定功率。若机组有可能在特殊的危险条件下（如爆炸大气环境、易燃气体环境、化学污染环境、放射环境）运行，用户和制造厂应在合同中加以说明。
机组若需在海运环境或沿海地区运行，必须特殊考虑。 4.4.2输出规定功率（允许修正功率）的条件
机组在下列条件下应能输出规定功率并可靠地工作，其条件应在相关产品规范中明确：
海拔不超过4000m 环境温度低温下限值分别为-40℃-25℃-15℃-5℃，高温上限值分别为40℃、45℃、50℃；一相对湿度、凝露和霉菌按本标准表1的规定：机组电气零部件经长霉试验后，表面长霉等级应不超过GB/T2423.16规定的2级。
表1
环境温度上限值
40
40
50
45
C
最湿月平均最高相对湿度
90（25℃）*时
90（25℃）*时
相对湿度
%
10（40℃）时
最干月平均最低相对湿度
凝露番菌
有有
指该月的月平均最低温度为25℃，月平均最低温度是指该月每天最低温度的月平均值。 指该月的月平均最高温度为40C，月平均最高温度是指该月每天最高温度的月平均值。
b
4.4.3功率修正
机组的实际工作条件或试验条件比4.4.1.1的规定恶劣时，对非增压和机械增压柴油机的机组，其功率应按GB/T6072.1的规定换算至试验条件下的柴油机功率后再折算成电功率，但此电功率最大不得超过发电机的额定功率。 4.4.4环境温度的修正
当试验海拔超过1000m（但不超过4000m）时，环境温度的上限值按海拔每增加100m时降低 0.5℃修正。 4.5输出功率的定额种类与运行方式 4.5.1输出功率的定额种类
机组输出功率的定额种类有：持续功率（COP）、基本功率（PRP）、限时运行功率（LTP）和应急备用功率（ESP）。
3 JB/T10303—2020
4.5.2运行方式
机组的运行方式包含以下几种：
持续功率（COP）定额适合于恒定负荷持续运行：一基本功率（PRP）定额适合于变负荷持续运行：一限时运行功率（LTP）定额适合于恒定负荷限时运行：应急备用功率（ESP）适合于变负荷限时运行。 在本标准4.4.1.1规定的条件和使用说明书规定的保养条件下，机组持续功率（COP）基本功率
（PRP）、限时运行功率（LTP）应急备用功率（ESP）应符合GB/T2820.1的规定。机组在制造厂实验室进行的试验应符合本标准表2的要求，若制造厂实验室环境条件比本标准4.4.1.1的规定更加恶劣，连续运行前应按本标准4.4.3进行修正。
表2
序号
功率标定
连续运行的时间及所带的负载量
以持续功率（COP）定额标定
以COP定额连续运行11h，然后按110%COP定额运行1h
1
以基本功率（PRP）定额标定
2
以限时运行功率（LTP）定额标定
3
连续运行的时间及所带的负载按用户和制造厂的协议确定
以应急备用功率（ESP）定额标定
4
4.5.3修正功率后的连续运行
机组超过4.5.2规定的时间连续运行时，（在按使用说明书的规定进行保养的条件下）其输出功率按发动机规定功率的90%折算成电功率，但此电功率最大不得超过发电机的额定功率。运行时间按产品技术条件的规定。 4.6启动要求 4.6.1常温启动和带载
机组在常温（非增压机组不低于5℃，增压机组不低于10℃）下启动最多不超过3次应能成功。启动的时间间隔不大于20s。机组启动成功后应能在3min内带额定负载运行。 4.6.2低温启动和带载
在低温下使用的机组应有低温启动措施。在环境温度为-40℃（或-25℃）时，机组应能在30min内顺利启动启动成功后机组应能在3min内带规定负载正常工作。
若有特殊要求，在低温下的启动时间及带载工作时间按产品技术条件的规定。
4.7电气性能 4.7.1机组电气性能指标限值
机组电气性能指标限值见表3。表3中定义了4种性能等级，应选择同一性能等级的各指标限值：当机组某个性能等级的所有限值都得到满足时，才能选择该性能等级。
4 JB/T10303—2020
表 3
性能等级 G2 5 ≤1.5#
序号 1 2 3 相对的频率整定下降范围 $fs.do % 4 相对的频率整定上升范围 5faup %
参数频率降稳态频率带
符号 单位 ofa % Br %
G1 <8 ≤2.5
G4
G3 ≤3 ≤0.5
>(2.5+8f) >+2.5 b
（对初始频 100%突减
5 率的）瞬态频 功率 ofa
≤+12 ≥-(10+ 6f) ≥-(7+ 8f)e
≤+10
≤+18 ≥-(15+ 6fa)
%
率偏差 突加功率e ofa （对额定频 100%突减率偏差 突加功率“ of dm
6 率的）瞬态频 功率 f m
≤+10 ≥-7° ≤3 ≤3° 2
+18 ≥-15" <10 ≤10° 3.5 ≥-5.≤5 (≥-10,≤10)
≤+12 ≥-10° <5 ≤5°
%
按制造厂和
ttin te.de af % U. % Omod.s %
7 8 9 10
频率恢复时间
相对的频率容差带稳态电压偏差
2
≥-2.5.≤2.5 (≥-5. ≤5)"
≥-1,≤1 户 用
之间！规定的协
按协议 ≤+35 ≥-25° ≤10 ≤10°
电压调制
0.3 ≤+25 ≥-20° ≤6 ≤6°
0.3 ≤+20 ≥-15° ≤4 ≤4°
100%突减 SUaya 突加功率“ SUay
瞬态电压偏差
功率
11
%
议
fu.la tu,de SU. % Du %/s Ur %/s
电压恢复时间f
12 13 相对的电压整定范围 14
S
≤15, 5 0.2~1 0.2~1
电压整定变化速率频率整定变化速率
15
80%和100%
-5.5
有功功 标定定额之间率分配 20%和80%
16
AP %
一
≥-10,≤10
标定定额之间
无功功 20%和100% AQ %
≥-10,≤10 1h
17 18
率分配 标定定额之间
电压不平衡度在用单缸或两缸发动机的机组的情况下，该值可达2.5。 就不需要并联运行而言，转速和电压的整定不变是充许的。 对用涡轮增压发动机的机组，这些数据适用于按GB/T2820.5一2009中图6增加的最大允许功率。 对不大于10kV·A的小型机组。 当考虑无功电流特性时，对带同步发电机的机组在并联运行时的最低要求：额率漂移范围应不超过土0.5%。 除非另有规定，用于计算电压恢复时间的容差带应等于28U·U/100 当使用该容差时，并联运行机组的有功标定负载或无功标定负载的总额按容差值减小。 在并联运行的情况下，该值应减小为0.5。
5U2.0 %
0
C
心
L
6
V
5
