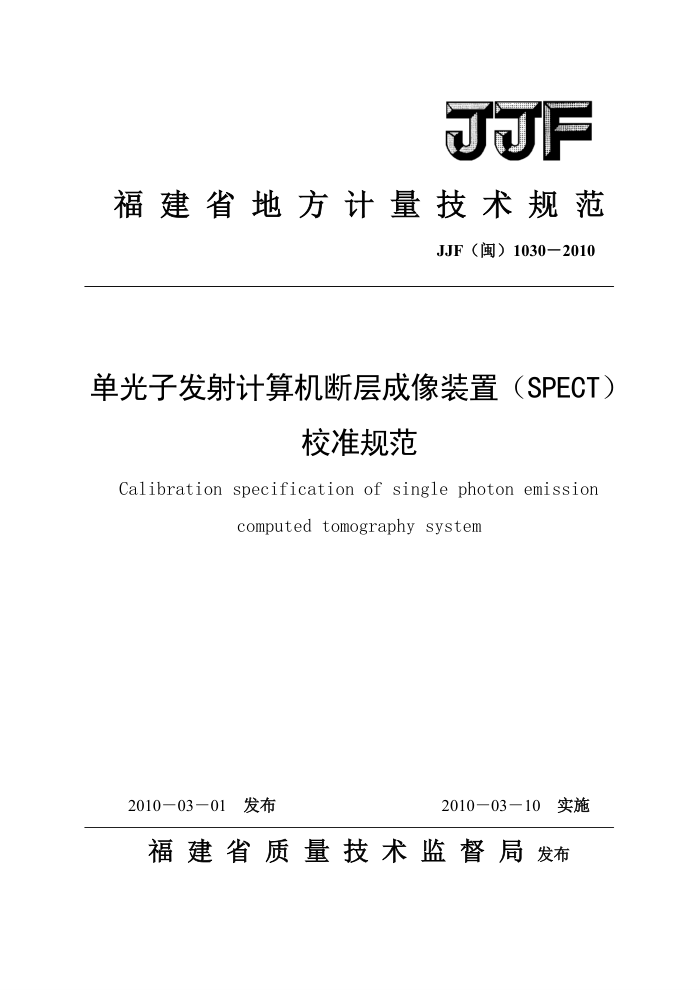

JJF
福建省地方计量技术规范
JJF（闽）1030－2010
单光子发射计算机断层成像装置（SPECT）
校准规范
Calibration specification of single photon emission
computed tomography system
2010-03-01发布
2010－03－10　实施
福建省质量技术监督局发布 JJF（闽）1030—2010
单光子发射计算机断层成像装置（SPECT）
JJF（闽）1030-2009
校准规范（报批稿）
Calibration specification of single photon emission computed tomography system
本规范经福建省质量技术监督局于2010年03月01日批准，并自2010
年03月10日起施行。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学技术研究所
参加起草单位：福建省立医院
本规范由福建省计量科学技术研究所负责解释 JJF（闽）1030—2010
规范主要起草人：陈建功 （福建省计量科学技术研究所）
孙黎明 （福建省立医院）
参加起草人：刘臣斌 （福建省立医院）
陈维煌 （福建省计量科学技术研究所）
郑小清 （福建省计量科学技术研究所）
2 JJF（闽）1030—2010
目录
1范围 2引用文献 3术语和计量单位 4概述 5计量特性 6校准条件 7校准项目和校准方法 7. 1 旋转中心漂移的检测 7.2 固有积分均匀性检测 7.3固有能量分辨率检测 7. 4 断层图像均匀性检测 7. 5 断层热点源分辨力检测 7. 6 断层冷点源分辨力检测 7. 7 断层图像线性检测 8校准结果 9复校时间间隔附录A 单光子发射计算机断层成像装置校准记录附录B 单光子发射计算机断层成像装置检定证书内页格式附录 C SPECT校准中源活度测量结果不确定度分析
(1)
(1) (1) · (2) (2) · (3) · (4) (4) (4) · (4) (4) . (5) · (5) (6) · (6) * (6) · (7) (8) * (9) JJF（闽）1030—2010
单光子发射计算机断层成像装置（SPECT）校准规范
1 范围
本规范规定了单光子发射计算机断层成像装置（简称SPECT）和伽玛照相机的有关定义，校准项目及相应的校准设备和方法；适用于SPECT安装和使用中的质量、性能评定的校准，以及具有断层成像功能的伽玛照相机的校准。 2引用文献
①NEMA（美国国家电气制造商协会）一RotatingScintillationCameraSPECT Acceptance testing and quality control ②GB/T18988.2-2003放射性核素成像设备性能和试验规则第2部分；单光子发射计算机断层装置 ③GB/T20013.2-2005核医学仪器例行试验第2部分：闪烁照相机和单光子发射计算机断层成像装置 ④临床技术操作规范一核医学分册2004中华医学会编著人民军医出版社 ③NuclearAssociates76-823、76-824UsersManual 使用本规范时，应注意上述引用文献的现行有效版本。
3术语和计量单位 3.1系统的旋转中心（thesystemrotationcenter）
旋转中心是一个虚设的机械点，它位于旋转轴上，是机械坐标系统、探头电子坐标和计算机图像重建坐标共同的重合点。任何不重合表现为旋转轴倾斜和旋转中心漂移。 3.2固有积分均匀性（intrinsicnuniformityofresponse）
不带准直器时探头响应的均匀性，简称固有均匀性。 响应均匀性是放射性核素成像设备中，当一均匀平面源平行于探测器表面且尺寸大于
所用的入射野时，探测器视野内规定尺寸的小面积之间的计数率之差异。 3.3固有能量分辨率（intrinsicenergyresolution）
能量分辨率是指对不同能量射线的区分能力。 固有能量分辨率用光电峰的半高宽的kev值与光电峰中心能量kev值的百分比来表示。
3.4断层图像均匀性（tomographyuniformit） 1 JJF（闽）1030—2010
在扫描视野范围内，均匀通量射线在断层图像的各个方向上对计数响应的一致性。 3.5冷点源（coldpointsource）
是核素密度低而以模体介质为突出的点。 3.6热点源（hotpointsource）
相对于模体介质而言是核素密度分布比较集中的点。 3.7断层图像线性（tomographylinearity）
对模体的断层图像的线性插件进行扫描、观察，其热点源图像水平、垂直对准并清晰显示的程度。 4概述
SPECT和伽玛照相机是使用1个或几个装有平行孔准直器的探测器、探测器旋转支架及旋转装置，探测注入人体的单光子核素（如"Tc，13I等）在单位体积发射的射线强度分布，并依据探测的射线强度分布，由计算机的记录、数据处理和显示装置重建人体器官以及代谢和生理学状况图像。 5计量特性 5.1技术指标
厂家明示SPECT技术指标的，应符合明示指标；下列指标为参考指标。 5.1.1旋转中心飘移
应在土1.0mm以内。 5.1.2 固有积分均匀性
1） 新安装的装置，CFOV的积分均匀性应≤3.0%； 2） 使用中的装置，CFOV的积分均匀性应≤5.0%。
5.1.3 固有能量分辨率
1） 新安装的装置，应≤9.7%； 2) 使用中的装置，应≤11.0%。
5.1.4 断层图像均匀性
感兴趣区内的像素值计数的最大值Nx和最小值Nin之差与它们之和的商，应在5%
内。 5.1.5断层冷点源分辨力
1）新安装的装置可分辨最小冷点源尺寸应<12mm。
2 JJF（闽）1030—2010
2） 使用中的装置可分辨最小冷点源尺寸应<15mm。 5.1.6 断层热点源分辨力
1） 新安装的装置可分辨最小热点源尺寸应<12mm； 2） 使用中的装置可分辨最小热点源尺寸应<15mm。
5.1.7 断层图像线性
32个正交排列的热点源在整个横断面上应完全水平、垂直对准并清晰显示，不能有伪影和非线性失真。 5.2通用技术要求 5.2.1外观和标志
单光子发射计算机断层成像装置必须有制造厂、型号、编号、出厂日期等清晰的标识。 5.2.2电气机械及防护性能
电气、机械及安全性能应分别符合相应的国家标准。 5.2.3装置的技术文件
1）厂家应提供明示SPECT技术指标的文件、使用说明书和操作手册； 2）应当有符合国家标准的随行文件。
6校准条件 6.1环境条件
1) 温度：（23土1）℃，并且恒温10h以上 2) 大气压：（80～110）kPa 3) 相对湿度：45%～65% 4) 放射线及放射核素应不对测量结果产生附加的影响，本底计数率应≤0.5k/s。
6.2（测量）标准及其它设备 6.2.1校准用的模体
校准用的模体应符合NEMA推荐的技术要求。可用于检测断层热点源和冷点源的分辨力、断层图像的线性及均匀性。 6.2.2放射性核素及其检测、防护设备
1) 适当活度的99Tc核素溶液及其容器，作为点源使用 2) 经检定合格的活度计 3) 经检定合格或校准的个人防护剂量计
3 JJF（闽）1030—2010
4) 适于现场检测的防护设备及溶液均匀装置 5) 点源移动架
6.2.3 其他校准设备
1) 条式水平仪 2) 温度计（最小分度值不大于0.5℃） 3) 气压计（最小分度值不大于100Pa） 4) 湿度计（相对湿度最小分度值不大于0.5%） 5) 钢卷尺（测量范围应不小于5m）
7校准项目和校准方法
校准应使用本规范规定的校准用模体、活度计和个人防护剂量计等。 校准的SPECT有与计量特性项目对应校准/测试程序的，采用其校准/测试程序、测试
条件及设置进行检测。没有对应校准/测试程序的，采用本规范的测试条件及设置进行检测；部分测试条件及设置经调整、达到最佳校准结果的，应记录相应的调整。
7.1～7.7各条在SPECT安装时必须校准。7.1、7.2和7.3条在周期校准中可参考采用质
量控制检测结果，在断层项目不符合要求时应当校准。 7.1系统的旋转中心飘移
采用装置的校准/测试程序、测试条件进行检测。 7.2固有积分均匀性
采用装置的校准/测试程序、测试条件进行检测。 7.3固有能量分辨率
采用装置的校准/测试程序、测试条件进行检测。 7.4断层图像均匀性检测 7.4.1校准时设置条件
1) 使用SPECT性能检测模体，其内放入测试断层图像线性、热源和冷源分辨力的插
件，注满（370～740）MB［（10～20）mC］、充分均匀的99"Tc液体，完全液体的部分用于检测断层图像均匀性。
2) SPECT性能检测模体水平放置在诊断床上，其中心线与扫描床面的中心线相一
致。 3) 安装低能高分辨准直器。
