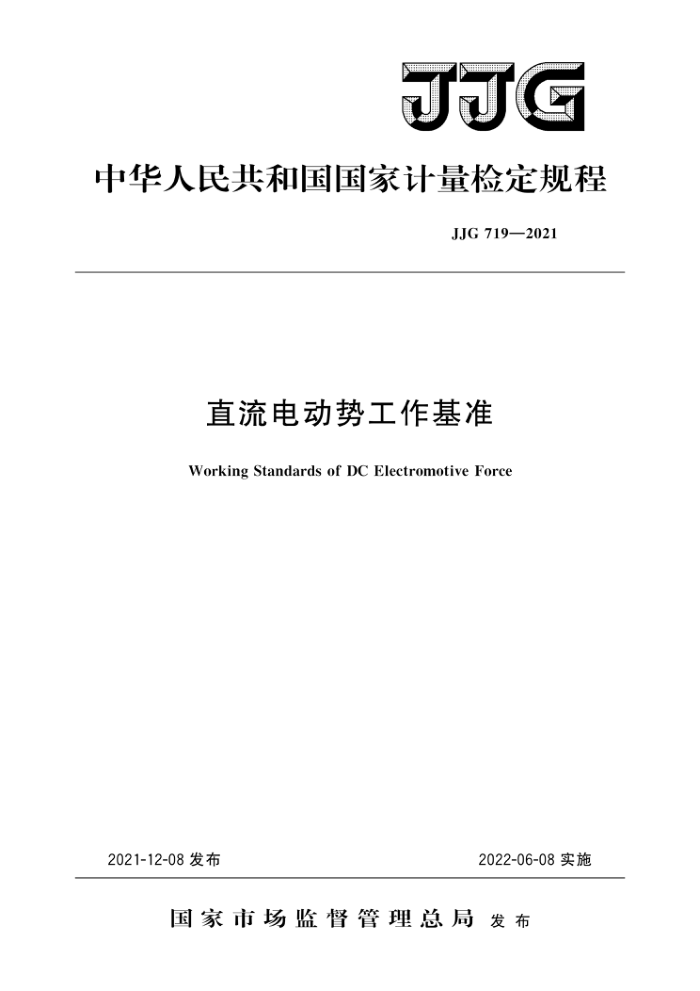

JJG
中华人民共和国国家计量检定规程
JJG 719—2021
直流电动势工作基准
Working Standards of DC ElectromotiveForce
2021-12-08发布
2022-06-08实施
国家市场监督管理总局发布 JJG 719—2021
直流电动势工作基准检定规程 Verification Regulation of Working Standards
JJG 719—2021 代替JJG719—1991
of DCElectromotiveForce
归口单位：全国电磁计量技术委员会主要起草单位：中国测试技术研究院
中国计量科学研究院
参加起草单位：甘肃省计量研究院
本规程委托全国电磁计量技术委员会负责解释 JJG 719—2021
本规程主要起草人：
唐国民（中国测试技术研究院）孙茂一（中国测试技术研究院）郑联英（中国计量科学研究院）
参加起草人：
董刚 (甘肃省计量研究院） JJG719—2021
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (4) (5) (10) (10) (11) (17) (18) (20)
范围· 2 引用文件 3 术语和计量单位 3.1直流电动势副基准装置 3.2直流电动势工作基准装置 3.3 差值法 3.4 差值替代法· 3.5闭环对称观测法 4 概述
1
计量性能要求 5.1电动势范围 5.2稳定性指标
5
通用技术要求.· 计量器具控制·
6
7
7. 1 检定条件： 7. 2 检定项目 7.3 检定方法. 7. 4 检定结果的处理… 7.5 检定周期附录A 检定原始记录格式附录B 检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）附录D 恒温油槽温度测量方法 JJG719—2021
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程编制工作的基础性系列规范。
本规程代替JJG719一1991《直流电动势工作基准》。与JJG719一1991相比，主要的技术变化如下：
增加了相关的术语的定义；一取消了内阻判断；
增加了数字电压表测量电动势差值的方法；一增加了温度测量方法。
本规程的历次版本发布情况为：
JJG719—1991。
II JJG719—2021
直流电动势工作基准检定规程
1范围
本规程适用于直流电动势工作基准计量器具的首次检定、后续检定和使用中检查。
2引用文件
本规程引用了下列文件： GB3929一1983标准电池凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1直流电动势副基准装置facilityofsecondarystandardofDCelectromotiveforce
用于保存直流电压主基准或直流电压作证基准复现电压单位的装置，可开展相应的
量值传递工作。该装置由直流电动势副基准器、电动势差值测量系统、温度测量系统及恒温油槽组成。 3.2直流电动势工作基准装置facilityofworkingstandardofDCelectromotiveforce
用于保存直流电动势副基准传递电压单位的装置，可开展相应的量值传递工作。该
装置由直流电动势工作基准器、电动势差值测量系统、温度测量仪表及恒温油槽组成。 3.3差值法differencemethod
通过测量被测量和参考量的差值来获得与测量结果有关的数据：对该数据进行运算
得到测量结果的测量方法。本规程中的被测量可以是作为标准的标准电池的电动势值，也可以是作为被检的标准电池的电动势值：参考量是指过渡用标准电池的电动势值，或其他仪器输出与标准电池电动势值特性相当的电压值。 3.4差值替代法differencesubstitutionmethod
替代法是一种异时比较法，由已知被测量确定一个测量系统的工作参数，保持工作参数不发生变化，用未知被测量代替已知被测量，从测量系统中获取与测量结果有关数据的测量方法。差值替代法是指替代法中相互替代的被测量为一个差值的测量方法。 3.5闭环对称观测法closedloopsymmetricalobservationmethod
采用差值替代法进行测量时，被测量数量较多，测量持续的时间较长，测量系统的工作参数要随时间发生变化，这种变化以线性变化为主。为了消除线性变化带来的系统误差，把所有参与测量的被测量按时间顺序进行等时两次测量，第一次正顺序测量，第二次反顺序进行测量，每一个被测量的两次测量数据的平均值作为计算测量结果的依据，这种测量方法称为闭环对称观测法
?
1 JJG719—2021
4概述
直流电动势工作基准器通常由6只或10只饱和标准电池组成。饱和标准电池正极为汞，负极为10%的镉汞齐［Gd（Hg）］，正极上覆盖有一层硫酸亚汞（Hg2SO4）糊状物，电解液为硫酸镉饱和水溶液。电解液中存在硫酸镉结晶体（3CdSO·8H2O）及少量硫酸，所有化学物质密封在“H”形的玻璃管内，其结构见图1。在20℃时电池的电动势值约为1.0186V。
囍
一
000000 0000009 000000 00000 0 Q0
000000
0000000
o0000 0000000
000000 00000 888:
图1饱和标准电池的结构示意图
1一汞（Hg），标准电池的正极；2一10%的镉汞齐［Gd（Hg）］，标准电池的负极；
3一硫酸亚汞（HgSO），去极剂；4一硫酸镉结晶体（3CdSO，·8H,O)；
5一硫酸镉饱和水溶液，电解液；6一铂引线；7一玻璃容器
标准电池的电路符号为“” 饱和标准电池具有以下特点： a）电动势值与保存的温度有关温度恒定电动势才有可能稳定。对直流电动势工作基准器中饱和标准电池通常给出
20℃下标准电池电动势值，若使用时保存标准电池的温度偏离20℃，相应温度下电动势值按公式（1）计算。
E,=E20[a(t-20)+b(t-20)2—c(t—20)3］×10-6
(1)
式中： E, 在温度t时的电动势值，V；
2
