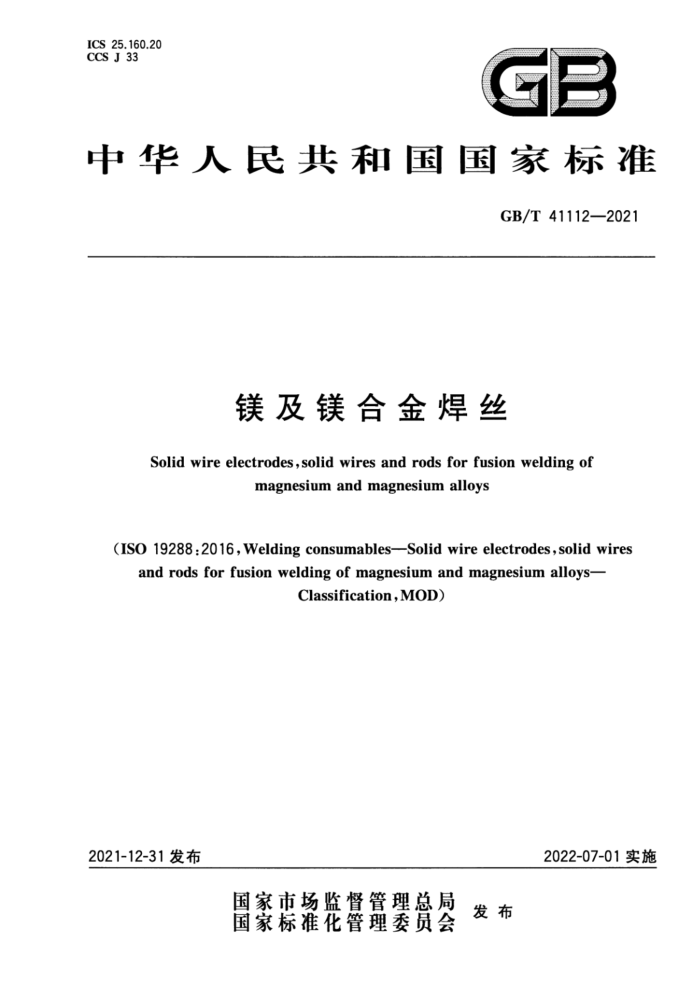

ICS 25.160.20 CCS J 33
GB
中华人民共和国国家标准
GB/T41112—2021
镁及镁合金焊丝
Solid wire electrodes,solid wires and rods forfusion welding of
magnesium and magnesium alloys
(ISO19288:2016,Weldingconsumables-Solidwireelectrodes,solidwires
androds forfusion welding of magnesium and magnesiumalloys-
Classification,MOD)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 41112—2021
目 次
前言 1 范围
规范性引用文件术语和定义型号技术要求
2
3
4 5 6 试验方法
.
复验 8 供货技术条件附录A（资料性）结构编号对照表附录B（资料性）本文件与ISO19288：2016的技术性差异及其原因附录C（资料性） 焊丝型号对照附录D（资料性） 化学成分分类说明
7 GB/T 41112—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO19288：2016《焊接材料镁及镁合金熔化焊实心焊丝及填充丝 分类》。 本文件与ISO19288：2016相比，在结构上有较多调整，附录A列出了本文件与ISO19288：2016
结构编号变化对照一览表。
本文件与ISO19288：2016相比存在技术性差异，附录B给出了相应技术性差异及其原因的一览表。
本文件增加了“术语和定义”一章。 本文件还做了下列编辑性修改：
将标准名称修改为《镁及镁合金焊丝》；表C.1增加了“本文件”一列。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国焊接标准化技术委员会（SAC/TC55)提出并归口。 本文件起草单位：哈尔滨焊接研究院有限公司、昆山京群焊材科技有限公司、浙江斯米克焊接科技
有限公司、江苏九洲新材料科技有限公司、哈尔滨威尔焊接有限责任公司。
本文件起草人：吕晓春、李苏珊、杨子佳、童天旺、蒋东明、刘思遥、陈波、宋北、方乃文、陈鹏达。
I GB/T 41112—2021
镁及镁合金焊丝
1范围
本文件规定了镁及镁合金焊丝的型号、技术要求、试验方法、复验和供货技术条件等内容。 本文件适用于熔化极情性气体保护电弧焊（MIG）、钨极情性气体保护电弧焊（TIG）、等离子弧焊、
激光焊、激光-MIG复合焊和其他熔化焊用镁及镁合金实心焊丝和填充丝（以下简称“焊丝”）。
2 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25775 5焊接材料供货技术条件 牛产品类型、尺寸、公差和标志（GB/T25775一2010， ISO544:2003,MOD)
GB/T25778 焊接材料采购指南（GB/T25778—2010，ISO14344：2010，MOD）
3 术语和定义
本文件没有需要界定的术语和定义。
4型号
4.1 型号划分
焊丝型号按化学成分进行划分。本文件与其他相关标准的焊丝型号对照参见附录C。
4.2型号编制方法
焊丝型号由两部分组成： a） 第一部分：用字母“S”表示焊丝； b) 第二部分：用“Mg”加4位数字或4位数字与字母的组合表示镁焊丝化学成分分类的数字代
号，见4.2，分类说明参见附录D。 除以上强制代号外，可在第二部分之后用括号附加可选代号：化学成分代号，用“Mg”加主要添加元素的化学符号和公称含量表示，见5.2。 本文件中焊丝型号示例如下：示例1：
S Mg0602A (MgA16Mn)
可选附加代号，表示镁焊丝化学成分分类的化学成分代号表示镁焊丝化学成分分类的数字代号表示焊丝
1 GB/T41112—2021
示例2
S MgZ (MgAl10Be0.005)
可选附加代号，表示镁焊丝化学成分分类的化学成分代号表示供需双方协定的镁焊丝化学成分分类表示焊丝
5技术要求
5.1尺寸及表面质量
焊丝尺寸及表面质量应符合GB/T25775的规定。 5.2化学成分
焊丝化学成分应符合表1的规定。
表1焊丝化学成分
化学成分（质量分数)/%
化学成分分类
数字代号 化学成分代号 Mg Al Zn Mn Si Cu Ni Fe Ca Be 其他 Mg0602A MgA16Mn 余量 5.5~ 0.30 0.24~ 0.10 0.01 0.002 0.005
0.30
0.60
6.5
5.6~ 6.4
0.20 0.26~
1.5~ 2.5
Mg0602B MgA16Ca2Mn 余量
0.08 0.008 0.001 0.004
0.01
0.50
Mg1101 MgAl10Zn1Mn 余量 9.5~ 0.75~ 0.15~ 0.05 0.05 0.005 0.005
0.0002~ 0.000 8
0.30
10.5 1.25 0.50
2.4~ 0.50~ 0.15~ 3.6 1.50 1.00
Mg1313 MgA13Zn1Mn 余量
0.10 0.05 0.005 0.005 0.04
0.30
Mg1313A MgAl3Zn1Ca1Mn 余量 2.4~ 0.50~ 0.15~
0.5~ 1.5
3.6 1.50 1.00 0.10 0.05 0.005
0.05
0.005
Mg1611 MgA17Zn1Mn 余量 5.8~ 0.40~ 0.15~ 0.05 0.05 0.005 0.005
0.0002~ 0.000 8
-
0.30
7.2 1.50 0.50 5.5~ 0.50~ 0.15~
Mg1611A MgA16Zn1 余量
6.5 1.50 0.40 0.10 0.05 0.005 0.005 5.5~ 0.50~ 0.05~
0.30
1.5~ 2.5
Mg1611B MgA16Zn1Ca2 余量
0.08 0.025 0.001 0.004
0.01
6.5 1.50 0.40
5.5~ 0.50~ 0.15~
6.5 1.50 0.40 0.10 0.05 0.005 0.005 0.5~
Mg1611C MgA16Zn1Cal 余量
0.05
1.5
2 GB/T41112—2021
表1 焊丝化学成分（续）
化学成分分类
化学成分（质量分数)/%
数字代号 化学成分代号 Mg Al Zn Mn Si Cu Ni Fe Ca
Be 其他
Mg1911A MgA19Zn1 余量 8.3~ 0.35~
0.15~
0.10 0.03 0.002 0.005
0.30
9.7 1.00 0.50 8.3~ 0.35~ 0.15~ 9.7 1.00 0.50 8.3~ 0.35~ 0.15~ 9.7 1.00 0.50
0.5~ 1.5
Mg1911B MgA19Zn1Cal 余量
0.10 0.03 0.002 0.005
0.30
0.10 0.03 0.002 0.005 1.5~
Mg1911C MgA19Zn1Ca2 余量
0.30
2.5
Mg1922 MgA19Zn2Mn 余量 8.3~ 1.7 0.15~
0.0002~ 0.000 8
9.7 2.3 0.50 0.05 0.05
0.005 0.005
0.30
2.0~ 3.1
0.000 8 0.30
Mg2331* MgRE3Zn3Zr 余量
Mgzxb
其他协定成分
MgX
注：表中单值均为最大值。 *Zr的质量分数：0.45%~1.0%，稀土元素(RE)的质量分数2.5%～4.0%。 表中未列出的分类可用相类似的分类表示，词头加字母“Z”，化学成分范围不进行规定。两种分类之间不可替换。
6 试验方法
6.1 尺寸及表面质量 6.1.1尺寸
焊丝直径检验用精度为0.01mm的量具，在同一位置互相垂直方向测量，测量部位不少于两处。 直条状填充丝长度检验用精度为1mm的量具进行测量。 6.1.2表面质量
焊丝表面质量按GB/T25775的规定，对焊丝任意部位进行目测检验。
6.2化学分析 6.2.1焊丝的化学成分分析应在焊丝成品上取样。 6.2.2化学成分分析可采用任何适宜的分析方法。仲裁试验时，按供需双方确认的分析方法进行。
7复验
当任何一项检验不合格时，该项应加倍复验。对于化学分析，仅复验那些不满足要求的元素。加倍复验结果均应符合该项检验的规定。
3 GB/T 41112—2021
在试验过程中或试验完成后，如果能够确认试验没有按照规定进行，则试验无效，需按规定重新进行。在此种情况下，不要求加倍复验。
8 供货技术条件
供货技术条件按GB/T25775和GB/T25778的规定。
4 ICS 25.160.20 CCS J 33
GB
中华人民共和国国家标准
GB/T41112—2021
镁及镁合金焊丝
Solid wire electrodes,solid wires and rods forfusion welding of
magnesium and magnesium alloys
(ISO19288:2016,Weldingconsumables-Solidwireelectrodes,solidwires
androds forfusion welding of magnesium and magnesiumalloys-
Classification,MOD)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 41112—2021
目 次
前言 1 范围
规范性引用文件术语和定义型号技术要求
2
3
4 5 6 试验方法
.
复验 8 供货技术条件附录A（资料性）结构编号对照表附录B（资料性）本文件与ISO19288：2016的技术性差异及其原因附录C（资料性） 焊丝型号对照附录D（资料性） 化学成分分类说明
7 GB/T 41112—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO19288：2016《焊接材料镁及镁合金熔化焊实心焊丝及填充丝 分类》。 本文件与ISO19288：2016相比，在结构上有较多调整，附录A列出了本文件与ISO19288：2016
结构编号变化对照一览表。
本文件与ISO19288：2016相比存在技术性差异，附录B给出了相应技术性差异及其原因的一览表。
本文件增加了“术语和定义”一章。 本文件还做了下列编辑性修改：
将标准名称修改为《镁及镁合金焊丝》；表C.1增加了“本文件”一列。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国焊接标准化技术委员会（SAC/TC55)提出并归口。 本文件起草单位：哈尔滨焊接研究院有限公司、昆山京群焊材科技有限公司、浙江斯米克焊接科技
有限公司、江苏九洲新材料科技有限公司、哈尔滨威尔焊接有限责任公司。
本文件起草人：吕晓春、李苏珊、杨子佳、童天旺、蒋东明、刘思遥、陈波、宋北、方乃文、陈鹏达。
I GB/T 41112—2021
镁及镁合金焊丝
1范围
本文件规定了镁及镁合金焊丝的型号、技术要求、试验方法、复验和供货技术条件等内容。 本文件适用于熔化极情性气体保护电弧焊（MIG）、钨极情性气体保护电弧焊（TIG）、等离子弧焊、
激光焊、激光-MIG复合焊和其他熔化焊用镁及镁合金实心焊丝和填充丝（以下简称“焊丝”）。
2 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25775 5焊接材料供货技术条件 牛产品类型、尺寸、公差和标志（GB/T25775一2010， ISO544:2003,MOD)
GB/T25778 焊接材料采购指南（GB/T25778—2010，ISO14344：2010，MOD）
3 术语和定义
本文件没有需要界定的术语和定义。
4型号
4.1 型号划分
焊丝型号按化学成分进行划分。本文件与其他相关标准的焊丝型号对照参见附录C。
4.2型号编制方法
焊丝型号由两部分组成： a） 第一部分：用字母“S”表示焊丝； b) 第二部分：用“Mg”加4位数字或4位数字与字母的组合表示镁焊丝化学成分分类的数字代
号，见4.2，分类说明参见附录D。 除以上强制代号外，可在第二部分之后用括号附加可选代号：化学成分代号，用“Mg”加主要添加元素的化学符号和公称含量表示，见5.2。 本文件中焊丝型号示例如下：示例1：
S Mg0602A (MgA16Mn)
可选附加代号，表示镁焊丝化学成分分类的化学成分代号表示镁焊丝化学成分分类的数字代号表示焊丝
1 GB/T41112—2021
示例2
S MgZ (MgAl10Be0.005)
可选附加代号，表示镁焊丝化学成分分类的化学成分代号表示供需双方协定的镁焊丝化学成分分类表示焊丝
5技术要求
5.1尺寸及表面质量
焊丝尺寸及表面质量应符合GB/T25775的规定。 5.2化学成分
焊丝化学成分应符合表1的规定。
表1焊丝化学成分
化学成分（质量分数)/%
化学成分分类
数字代号 化学成分代号 Mg Al Zn Mn Si Cu Ni Fe Ca Be 其他 Mg0602A MgA16Mn 余量 5.5~ 0.30 0.24~ 0.10 0.01 0.002 0.005
0.30
0.60
6.5
5.6~ 6.4
0.20 0.26~
1.5~ 2.5
Mg0602B MgA16Ca2Mn 余量
0.08 0.008 0.001 0.004
0.01
0.50
Mg1101 MgAl10Zn1Mn 余量 9.5~ 0.75~ 0.15~ 0.05 0.05 0.005 0.005
0.0002~ 0.000 8
0.30
10.5 1.25 0.50
2.4~ 0.50~ 0.15~ 3.6 1.50 1.00
Mg1313 MgA13Zn1Mn 余量
0.10 0.05 0.005 0.005 0.04
0.30
Mg1313A MgAl3Zn1Ca1Mn 余量 2.4~ 0.50~ 0.15~
0.5~ 1.5
3.6 1.50 1.00 0.10 0.05 0.005
0.05
0.005
Mg1611 MgA17Zn1Mn 余量 5.8~ 0.40~ 0.15~ 0.05 0.05 0.005 0.005
0.0002~ 0.000 8
-
0.30
7.2 1.50 0.50 5.5~ 0.50~ 0.15~
Mg1611A MgA16Zn1 余量
6.5 1.50 0.40 0.10 0.05 0.005 0.005 5.5~ 0.50~ 0.05~
0.30
1.5~ 2.5
Mg1611B MgA16Zn1Ca2 余量
0.08 0.025 0.001 0.004
0.01
6.5 1.50 0.40
5.5~ 0.50~ 0.15~
6.5 1.50 0.40 0.10 0.05 0.005 0.005 0.5~
Mg1611C MgA16Zn1Cal 余量
0.05
1.5
2 GB/T41112—2021
表1 焊丝化学成分（续）
化学成分分类
化学成分（质量分数)/%
数字代号 化学成分代号 Mg Al Zn Mn Si Cu Ni Fe Ca
Be 其他
Mg1911A MgA19Zn1 余量 8.3~ 0.35~
0.15~
0.10 0.03 0.002 0.005
0.30
9.7 1.00 0.50 8.3~ 0.35~ 0.15~ 9.7 1.00 0.50 8.3~ 0.35~ 0.15~ 9.7 1.00 0.50
0.5~ 1.5
Mg1911B MgA19Zn1Cal 余量
0.10 0.03 0.002 0.005
0.30
0.10 0.03 0.002 0.005 1.5~
Mg1911C MgA19Zn1Ca2 余量
0.30
2.5
Mg1922 MgA19Zn2Mn 余量 8.3~ 1.7 0.15~
0.0002~ 0.000 8
9.7 2.3 0.50 0.05 0.05
0.005 0.005
0.30
2.0~ 3.1
0.000 8 0.30
Mg2331* MgRE3Zn3Zr 余量
Mgzxb
其他协定成分
MgX
注：表中单值均为最大值。 *Zr的质量分数：0.45%~1.0%，稀土元素(RE)的质量分数2.5%～4.0%。 表中未列出的分类可用相类似的分类表示，词头加字母“Z”，化学成分范围不进行规定。两种分类之间不可替换。
6 试验方法
6.1 尺寸及表面质量 6.1.1尺寸
焊丝直径检验用精度为0.01mm的量具，在同一位置互相垂直方向测量，测量部位不少于两处。 直条状填充丝长度检验用精度为1mm的量具进行测量。 6.1.2表面质量
焊丝表面质量按GB/T25775的规定，对焊丝任意部位进行目测检验。
6.2化学分析 6.2.1焊丝的化学成分分析应在焊丝成品上取样。 6.2.2化学成分分析可采用任何适宜的分析方法。仲裁试验时，按供需双方确认的分析方法进行。
7复验
当任何一项检验不合格时，该项应加倍复验。对于化学分析，仅复验那些不满足要求的元素。加倍复验结果均应符合该项检验的规定。
3 GB/T 41112—2021
在试验过程中或试验完成后，如果能够确认试验没有按照规定进行，则试验无效，需按规定重新进行。在此种情况下，不要求加倍复验。
8 供货技术条件
供货技术条件按GB/T25775和GB/T25778的规定。
4
