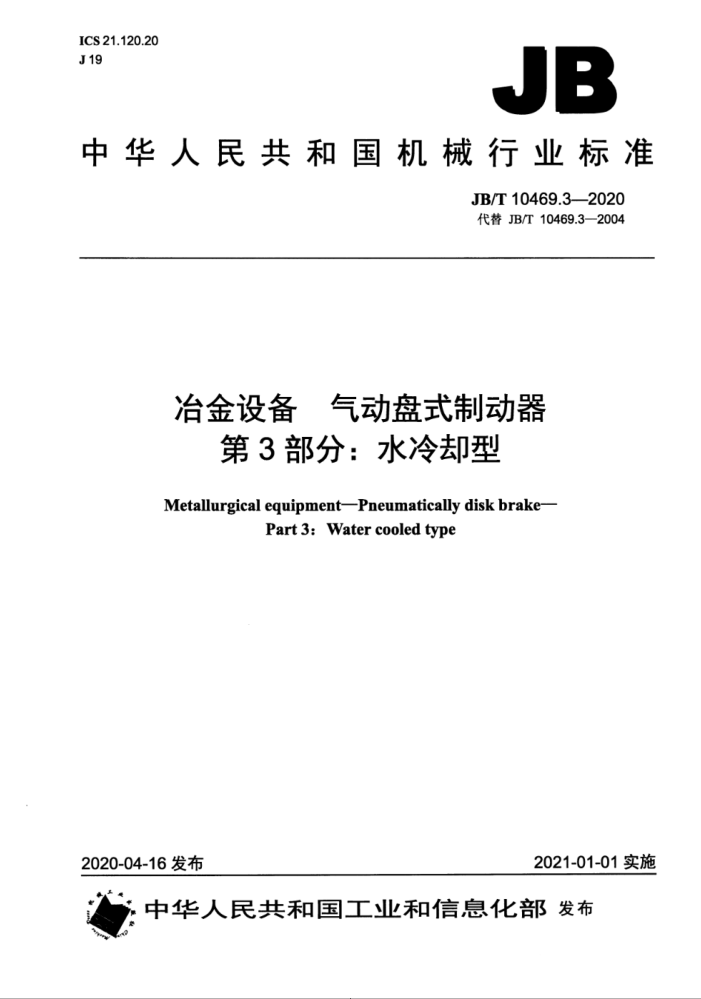

ICS21.120.20 J19
JB
中华人民共和国机械行业标准
JB/T10469.3——2020 代替JB/T10469.3—2004
冶金设备 气动盘式制动器
第3部分：水冷却型
Metallurgical equipment-Pneumatically disk brake-
Part 3:Water cooled type
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T10469.32020
目 次
前言 1范围. 2规范性引用文件 3基本参数、型式与尺寸 4技术要求. 4.1摩擦盘、气囊. 4.2冷却水系统 5试验方法. 5.1摩擦盘、气囊
1
5.2冷却水系统 5.3型式试验. 6验收规则. 7包装与标志附录A（资料性附录）轴套与轴的配合图1 结构型式，表1基本参数. 表2主要尺寸. 表A.1轴套内孔与其轴的公差配合， JB/T10469.3—2020
前言
JB/T10469《冶金设备 气动盘式制动器》分为三个部分：一第1部分：常开型：一第2部分：常闭型；
第3部分：水冷却型。 本部分为JB/T10469的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10469.3-2004《气动盘式制动器水冷却型》，与JB/T10469.3-2004相比主要
技术变化如下：
适用范围中增加了冷却水压力的要求，取消了流量范围要求（见第1章）；一更新了规范性引用文件；将表1中“水流量”改为“建议水流量”； -将原第4章“技术要求部分内容保留，增加了4.1和4.2形成新的第4章：增加了第5章“试验方法”； -增加了第6章“验收规则”；
增加了第7章“包装与标志”。 本部分由中国机械工业联合会提出。 本部分由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本部分起草单位：中国重型机械研究院股份公司。 本部分主要起草人：王晓鹏、苏静、夏娟、孔垂青。 本部分所代替标准的历次版本发布情况为：
JB/T10469.3—2004
II JB/T10469.3—2020
冶金设备 气动盘式制动器 第3部分：水冷却型
1范围
JB/T10469的本部分规定了水冷却型气动盘式制动器（以下简称制动器）的基本参数，型式与尺寸、 技术要求。试验方法、验收规则、包装与标志。
本部分适用于额定制动转矩为100N*m～212000N·m，工作环境温度为-20℃～80℃，气源系统压力为0.5MPa，冷却水压力为0.4MPa的快速制动用水冷却型盘式制动器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3852联轴器轴孔和联结型式与尺寸 JB/T10469.1冶金设备气动盘式制动器 ：第1部分：常开型
3基本参数，型式与尺寸
3.1制动器的基本参数见表1。
表1基本参数许用转速
重量 kg 10.6 21 31 36 50 78 90 125 145 168 250 195 260 265 315
额定制动转矩
转动惯量 kg'm? 0.00125 0.02 0.03 0.0225 0.0375 0.113 0.25 0.45 0.625 0.495 0.72 0.75 0.90
建议水流量 L/min
型号 QPWZ1-1 QPWZ2-1 QPWZ2-2 QPWZ3-1 QPWZ3-2 QPWZ4-1 QPWZ4-2 QPWZ5-1 QPWZ5-2 QPWZ6-1 QPWZ6-2 QPWZ7-1 QPWZ7-2 QPWZ8-1 QPWZ8-2
Nm 100 315 630 560 1120 1 250 2 500 2 240 4480 3 150 6 300 5 000 11 000 7100 14 200
r/min 2.800
4 6 8 8 12 12 17 13 21 18
2 500
2.000
1 500
1200
1100
25 21 32 30 48
1 000
1.6 1.75
900 JB/T10469.3—2020
表2 主要尺寸
单位为毫米
(H7) L L2 Di D2 (H8) Dy QPWZ1-1 15~25 22 108 170 180 200 165 140 45 50 90° 90° 4-s9 Rc1/8
d
0
型号
D4 Ds a P nXdi d2
bib2
ds
D
Li
32324
20 32 4
QPWZ2-1 QPWZ2-2 QPWZ3-1 QPWZ3-2 QPWZ4-1 QPWZ4-2 QPWZ5-1 25~90 95 215275
50 145205
220 225 203 190 70 50 90° 90° 4-=9 Rc1/4
15~45
198260 50 172235
32
112
102225285 285 280 90 55 60° 4-14 Rc1/2 38306 70 188250
120°
25~~56
220
310
Rc1/2
38206
400 375 375 295 105 82 60° 120* 4-$18 Rc1/2
25~65
122240300
28 45 45246 28 45 6 42 45326
140 110 150
125 45" 90° 6-$18 Rc1/2
QPWZ5-2 25~~71 143268330 470 QPWZ6-1 35~100 102220280 QPWZ6-2 35~120 143285345 540 QPWZ7-1 35120 102228290 QPWZ7-2 35~100 165285 345 560 QPWZ8-1 50~150 102 245 5305
445 445 370
45
6
150 30° 60 10-18 Rc1/2
510 510 410 180
180
Rc1/2 Rc3/4 Rc1/2 Rc3/4
150 200
30° 60 10-18
560 470
590
Rc3/4
685 635 648 540 230 235 30* 60° 10-$18
QPWZ8-2 50~140 165 302 2365 QPWZ9-1 50~150 102 255 320 QPWZ9-2 50~140 205 315 375
1
230
235 30° 60° 10-$18 Rc3/4
760 740 730 620 205 830 790 800 700 230 33522.5° 45° 1418 Rc3/4 940 885 900 775 405 380 20° 40° 16-$22 Rc3/4
45356
115 255 320 240 310 370
QPWZ10-1 QPWZ10-2 QPWZ11-1
65~160
50306
35 50 6
QPWZ11-2 65~~260 205 128
285 345 425 485
E
Rc11/4 50
1453 305 365 280 445 505 1453 305 5365 285 445505
Rc3/4 Rcl1/4
QPWZ12-1 QPWZ12-2 QPWZ13-1 QPWZ13-2 QPWZ14-2 250~360 320485545 51490|1445 14401220550 640 15" 30° 22$26 Rcl1/4
60306
11051 0451065 925 305 475 20° 40* 16$22
150~220
13201250 12501 070 405 615 15° 30 22-$26 Rc11/4
200~250
60306
60|156
QPWZ1～QPWZ4为一个进气口，无胶管总成，其d2为快速排气阅的接口尺寸：轴套与轴的配合公差参见附录A 的规定。 3.3型号与标记如下：
QPWZ -
摩擦片数规格序号水冷却型气动盘式制动器
3 JB/T10469.3—2020
示例：额定制动转矩为14200N*m型号为QPWZ8-2、轴孔直径d-90mm的水冷却型气动盘式制动器，标记为：
QPWZ8-2制动器90JB/T10469.3—2020
4技术要求
4.1摩擦盘、气囊
摩擦盘、气囊的要求应符合JB/T10469.1的规定。 4.2冷却水系统 4.2.1冷却水配管应在制动器安装完成后进行，为不影响制动器动作，冷却水配管应使用软管。 4.2.2冷却水的进水口应设在制动器的下部，出水口应设在制动器的上部。 4.2.3冷却水进水口处的水温应为20℃左右，出水口处的水温不高于65℃，若出水口处水温过高，应调节冷却水量。
5试验方法
5.1摩擦盘、气囊
摩擦盘气囊试验应符合JB/T10469.1的规定。 5.2 冷却水系统
制动器冷却水系统应进行密封试验，将0.6MPa压力的水充满冷却水系统，保压30min后，水压下降值不应超过0.06MPae 5.3型式试验
制动器的型式试验按照JB/T10469.1的规定。
6验收规则
制动器的验收规则应符合JB/T10469.1的规定
7包装与标志
制动器的包装与标志应符合JB/T10469.1的规定。
4 JB/T10469.32020
附 录A （资料性附录）轴套与轴的配合
A.1 轴套内孔与其配合的轴的表面粗糙度Ra应为1.6um。 A.2轴套内孔与其轴的公差配合推荐使用表A.1。
表A.1 轴套内孔与其轴的公差配合
轴孔直径d
轴孔直径d
配合 H7 u6
配合 H7 t6
mm
mm >130~480
≤45~130
