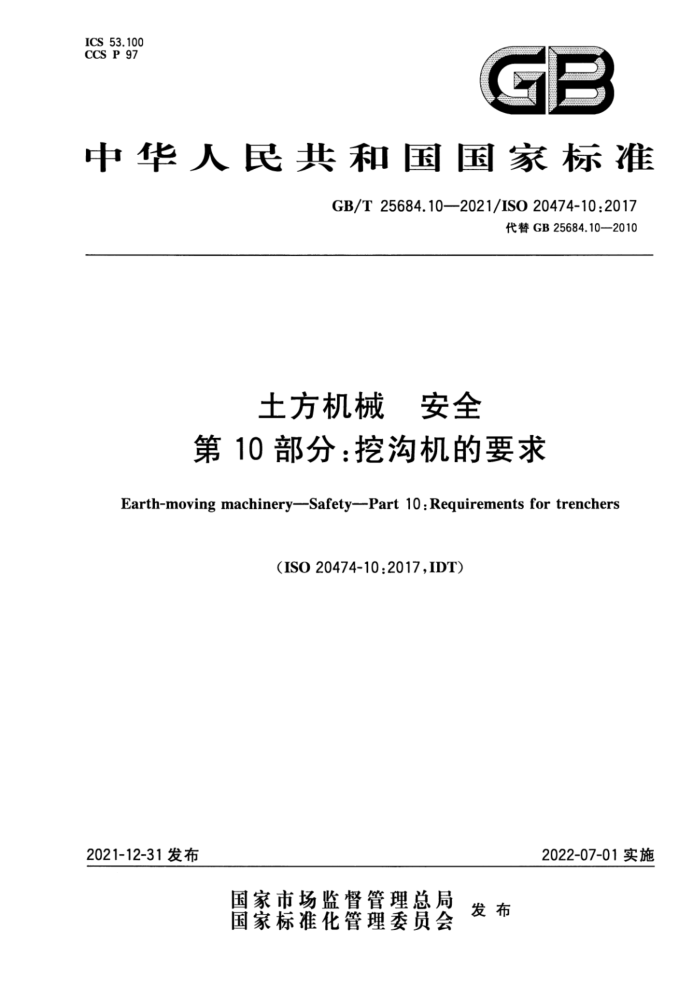

ICS 53.100 CCS P 97
7 r
制
中华人民共和国国家标准
GB/T 25684.10—2021/ISO20474-10:2017
代替GB25684.10—2010
土方机械 安全第10部分：挖沟机的要求
Earth-moving machinery--Safety--Part 10 : Requirements for trenchers
(IS020474-10:2017,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 25684.10—2021/ISO20474-10:2017
目 次
前言引言 1范围 2 规范性引用文件 3 术语和定义 4 安全要求和防护措施
4.1 一般要求 4.2 挡板 4.3 驾乘操纵式挖沟机 4.4 非驾乘式挖沟机 4.5 噪声使用信息附录A（资料性） 图例参考文献
5 GB/T25684.10—2021/ISO20474-1Q:2017
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T25684《土方机械安全》的第10部分。GB/T25684已经发布了以下部分：
-第1部分：通用要求；第2部分：推土机的要求；第3部分：装载机的要求； -第4部分：挖掘装载机的要求；第5部分：液压挖掘机的要求；
-
-
-
第6部分：自卸车的要求；第7部分：铲运机的要求； -第8部分：平地机的要求；第9部分：吊管机的要求； -第10部分：挖沟机的要求；
第11部分：回填压实机的要求；第12部分：机械挖掘机的要求；第13部分：压路机的要求。
本文件代替GB25684.10—2010《土方机械 安全第10部分：挖沟机的要求》，与GB25684.10 2010相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了标准的范围（见第1章，2010年版的第1章）； b) 删除了司机操作位置的要求（见2010年版的4.3.1)； c) 删除了滚翻保护结构的要求（见2010年版的4.3.2）； d) 删除了纵向位置座椅的要求（见2010年版的4.3.3.2.1)； e) 删除了振动的要求（见2010年版的4.3.3.2.3）； f) 删除了稳定性的要求（见2010年版的4.3.5）； g) 更改了步行操纵式挖沟机的要求（见4.4，2010年版的4.4）； h) 增加了噪声的要求（见4.5）； i) 删除了安全要求和防护措施的验证的要求（见2010年版的第5章）； i) 更改了附录A的图例（见附录A，2010年版的附录A）。 本文件等同采用ISO20474-10：2017《土方机械安全第10部分：挖沟机的要求》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国土方机械标准化技术委员会（SAC/TC334）归口。 本文件起草单位：福建晋工机械有限公司、徐州徐工基础工程机械有限公司、天津工程机械研究院
有限公司。
本文件主要起草人：柯水源、张忠海、邓艳芳、徐长丽、李明。 本文件及其所代替文件的历次版本发布情况为：
-2010年首次发布为GB25684.10-—2010； —本次为第一次修订。
I GB/T25684.10—2021/IS020474-10:2017
引言
本文件是ISO12100定义的C类标准。 本文件的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。 由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不
同时，C类标准的要求优先于其他标准。
GB/T25684《土方机械安全》是指导我国土方机械产品满足相关安全要求的基础性和通用性的标准。GB/T25684旨在确立适用于土方机械产品相关的通用性安全要求以及特定机器族的特殊安全要求，拟由14个部分构成，
第1部分：通用要求。目的在于确立适用于土方机械行业全部机器类型的通用安全要求，是安
-
全系列标准的基础性标准。 第2部分：推土机的要求。目的在于针对推土机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第3部分：装载机的要求。目的在于针对装载机产品独有特性，提出符合自身产品特点的特定
一
安全要求条款。 第4部分：挖掘装载机的要求。目的在于针对挖掘装载机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第5部分：液压挖掘机的要求。目的在于针对液压挖掘机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第6部分：自卸车的要求。目的在于针对自卸车产品独有特性，提出符合自身产品特点的特定安全要求条款。
-
一第7部分：铲运机的要求。目的在于针对铲运机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 一第8部分：平地机的要求。目的在于针对平地机产品独有特性，提出符合自身产品特点的特定
安全要求条款。 第9部分：吊管机的要求。目的在于针对吊管机产品独有特性，提出符合自身产品特点的特定安全要求条款。 第10部分：挖沟机的要求。目的在于针对挖沟机产品独有特性，提出符合自身产品特点的特定安全要求条款。
-
一第11部分：回填压实机的要求。目的在于针对回填压实机产品独有特性，提出符合自身产品
特点的特定安全要求条款。 一第12部分：机械挖掘机的要求。目的在于针对机械挖掘机产品独有特性，提出符合自身产品
特点的特定安全要求条款。 第13部分：压路机的要求。目的在于针对压路机产品独有特性，提出符合自身产品特点的特
定安全要求条款。 第14部分：小型机具承载机的要求。目的在于针对小型机具承载机产品独有特性，提出符合自身产品特点的特定安全要求条款。
第2部分～第14部分的安全要求与第1部分的通用要求配合使用，以便更好地满足使用要求。
I GB/T25684.10—2021/ISO20474-10:2017
土方机械安全第10部分：挖沟机的要求
1范围
本文件规定了ISO6165定义的挖沟机的安全要求；规定了土方机械在制造商指定用途或预知的合理误操作条件下应用时，与其相关的所有重大危险、危险状态和危险事件（见GB/T25684.1--2021的附录A)；并规定了在使用、操作和维护中消除或降低重大危险、危险状态或危险事件引起的风险的技术措施。
本文件与GB/T25684.1(规定了两个或更多的土方机械族的通用安全要求）合并使用。本文件的特定要求优先于GB/T25684.1的通用要求。
本文件不适用于在本文件实施前制造的机器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25684.1—2021土方机械安全第1部分：通用要求（ISO20474-1：2017，IDT） ISO6165土方机械基本类型识别、术语和定义（Earth-movingmachinery一Basictypes-
Identification and terms and definitions)
注：GB/T8498—2017土方机械基本类型识别、术语和定义（ISO6165：2012，IDT） ISO6393土方机械声功率级的测定定置试验条件（Earth-movingmachinery-
Determinationof soundpowerlevel—Stationarytestconditions)
注：GB/T25612—2010土方机械声功率级的测定定置试验条件（ISO6393：2008，IDT) ISO6394土方机械司机位置发射声压级的测定定置试验条件（Earth-movingmachinery
Determination of emission sound pressure level at operator's position-Stationary test conditions)
注：GB/T25613--2010土方机械司机位置发射声压级的测定定置试验条件（ISO6394：2008，IDT) ISO6682土方机械操纵的舒适区域与可及范围（Earth-movingmachinery一Zonesofcomfort
and reach for controls)
注：GB/T21935—2008土方机械操纵的舒适区域与可及范围（ISO6682：1986/ISO6682：1986/Amd.1：1989，
IDT) ISO12509土方机械照明、信号和标志灯以及反射器（Earth-movingmachinery一Lighting，sig
nalling and marking lights,and reflex-reflector devices)
注：GB/T20418—2011土方机械照明、信号和标志灯以及反射器（ISO12509：2004，MOD) ISO13539：1998土方机械挖沟机术语和商业规范（Earth-movingmachinery一Trenchers
Definitions andcommercial specifications)
注：GB/T19931—2005土方机械挖沟机术语和商业规范（ISO13539：1998，MOD) ISO20474-1土方机械安全第1部分：通用要求（Earth-movingmachinery—Safety—Part1：
General requirements)
注：GB/T25684.1—2021土方机械安全第1部分：通用要求（ISO20474-1：2017，IDT）
1
