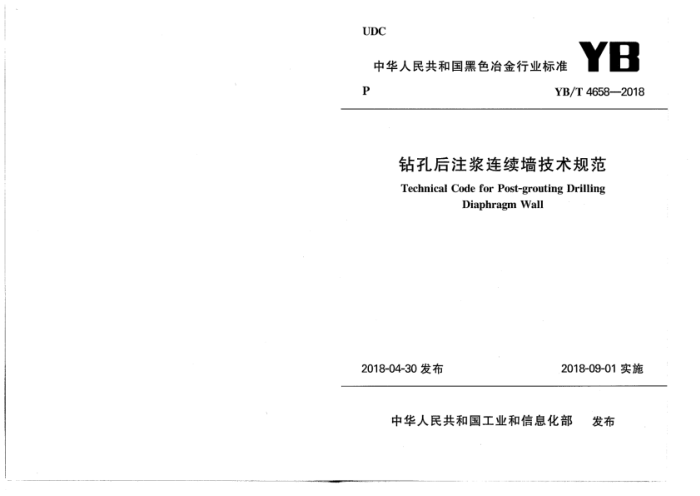

UDC
YB
中华人民共和国黑色冶金行业标准
P
YB/T46582018
钻孔后注浆连续墙技术规范 Technical Code for Post-grouting Drilling
Diaphragm Wall
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国黑色冶金行业标准
钻孔后注浆连续墙技术规范
Technical Code for Post-grouting Drilling
Diaphragm Wall
YB/T 4658—2018
主编单位：中国一冶集团有限公司批准部门：中华人民共和国工业和信息化部施行日期：2018年09月01日
2018北 京 前 言
根据工业和信息化部2011年第二批行业标准工作计划综制
《钻孔后注浆连续墙技术规范》（计划号2011-1064Q-YB)，规范编制组经广泛调查研究，认真总结有关国际标准和国内外先进标准，并在广泛征求意见的基础上，制定本规范。
本规范的设计计算与现行行业标准《型钢水泥土搅择墙技术
规程》(JGJ/T199)相同，在适用范围、成桩和成墙的工艺及机械、 水泥土的配合比、受力芯材的种类、冠梁断面、开挖时间及相对应的检测要求等方面与型钢水泥土搅拌墙不同。
本规范主要技术内容包括：1.总则；2.术语和符号；3.基本规定；4.设计；5.施工；6.质量检查与验收以及相关附录。
本规范由工业和信息化部负责管理，由中国一冶集团有限公司负责具体技术内容的解释。在执行过程中，如有意见或建议请寄送中国一冶集团有限公司（地址：湖北省武汉市青山区工业大道3号，邮编：430081)。
主编单位：中国一冶集团有限公司参编单位：中国科学院武汉岩土力学研究所
华中科技大学武汉市市政工程质量监督站武汉市政工程设计研究院有限责任公司
主要起草人：王 平 汪 稳 贺怀建 郑俊杰 唐传政
李景成 和礼红 焦玉俊 胡曦刚 汪卫华胡渊 张承永
主要审查人：衰内镇 何克农 王卫东 郑祥斌 徐杨青
向 艳 张杰青 施木俊 刘 铁
I 目 次
总则 2术语和符号 2.1术语 2.2符号 .. 3基本规定 4设计 4.1一般规定 4.2．设计计算. 4.3构造和要求 5施工 5.1施工准备 5.2水泥土桩施工 5.3受力芯材的安设与回收 5.4环境保护 6质量检查与验收 6.1一般规定 6.2检查与验收附录A钻孔后注浆连续墙施工记录表附录BH型钢检查记录表附录C预制构件检查记录表附录D钻孔后注浆连续墙施工验收记录表本规范用词说明引用标准名录条文说明
1
10
- -- .
La 14 15
16 17 18 18 18
.. 23
24 25 27 28 29 31
II Contents
General Provisions 2 Terms and Symbols . ..1 Terms ....... ..2Symbols.................. 3Basic Requirements 4 Design Method and Conformation 4.1 General requirements
4.2Design method ............ 4.3Structure and requirements 5 Construction ....... 5.1 Construction preparation 5. 2Construction of soil-cement mixed pile 5.3Installation of reinforcement for lateral load
10 14 14 15
. 16 17 .* 18 18 18
steel and its reuse
5.4 Environment protection 6Inspection and Acceptance of Quality ..... 6.1General requirements 6.2Inspection and acceptance
....
Appendix A Construction Record of Post-grouting
23
Drilling Wall ............
Appendix B Supervision Record of H-shaped Steel ...24 Appendix C Supervision Record of Precast Reinforced
.... 25
Concrete Pile
Appendix D Acceptance Record of Post-grouting Drilling
27 V
Wall Construction 28 29 31
Explanation of Wording in This Specification - List of Quoted Standards Explanation of Provisions
总 则
1
1.0.1为了在钻孔后注浆连续墙基坑支护工程中做到安全可靠、技术先进、经济合理、确保质量、保护环境，制定本规范。 1.0.2本规范适用于填土、淤泥质土、淤泥、黏性土、粉土、砂性土、碎石类土等地层建(构)筑物和市政工程基坑支护中钻孔后注浆连续墙的设计、施工和质量检查与验收。对泥炭土和地下水具有腐蚀性以及无工程经验的地区，必须通过现场试验确定其适用性。 1.0.3钻孔后注浆连续墙的设计与施工应综合考虑工程地质与水文地质条件、周边环境条件与保护要求；重视地方经验，因地制宜，并与地基加固、基坑降(排)水和土方开挖等相结合，合理选择钻孔后注浆连续墙的工艺参数；强化施工质量控制与管理，在满足周边环境保护要求的前提下，确保基坑和主体结构施工的安全。 1.0.4钻孔后注浆连续墙的设计、施工及质量检查与验收除应符合本规范外，尚应符合国家现行有关标准的规定。
VI 水泥土抗剪强度标准值。
Tek
2.2.2作用和作用效应
2术语和符号
M- 作用于钻孔后注浆连续墙的弯矩标准值； V- 作用于钻孔后注浆连续墙的剪力标准值； Vik 作用于受力芯材与水泥土之间单位深度范围内的错动
2.1术语
剪力标准值；
Vak 作用于水泥土墙最薄弱截面处单位深度范围内的剪力
2.1.1钻孔后注浆水泥土桩post-grouting drilling cemented soil pile
标准值；
qk 作用于钻孔后注浆连续墙的计算截面处的侧压力强度
以水泥作为主要固化剂，通过搅择机将固化剂和土在孔外进行强制搅拌，形成水泥土浆，由成孔设备成孔，灌人水泥土浆形成具有连续性、抗渗性和一定强度的桩体。
标准值；
" 作用于受力芯材与水泥土之间的错动剪应力设计值；
作用于水泥土墙最薄弱截面处的局部剪应力设计值，
ts 2.2.3几何参数
2.1.2钻孔后注浆连续墙 post-grouting drilling diaphragm wall
相邻揽拌桩中心间距；
b D- 搅拌桩设计直径； da 型钢翼缘处水泥土墙体的有效厚度； de" 水泥土最薄弱截面处墙体的有效厚度； I- 型钢沿弯矩作用方向的毛截面惯性矩： L 相邻型钢翼缘之间的净距； La 水泥土相邻最薄弱截面的净距； S- 型钢计算剪应力处以上毛截面对中和轴的面积矩； tw 型钢腹板厚度； W- 型钢沿弯矩作用方向的截面模量。
将钻孔后注浆水泥土桩进行套接，形成钻孔后注浆连续墙，其内可安设型钢或预制构件而形成的复合挡土截水结构。 2.1.3截水惟幕waterproofcurtain
用于阻隔或减少地下水通过基坑侧壁与基底流入基坑而设置的幕墙状竖向截水体。 2.1.4受力芯材·reinforcementforlateral load
安设在钻孔后注浆连续墙内的型钢、预制构件等。 2.1.5钢结构组合冠梁 combined steel structure capping beam
设在钻孔后注浆连续墙项部，并将受力芯材连为整体的钢结构组合梁。
2.2.4计算系数
% 支护结构重要性系数。
2.2符 号
2.2.1抗力和材料性能
f -型钢的抗弯强度设计值； f. -型钢的抗剪强度设计值；
水泥土抗剪强度设计值；
-
3
2 4设 计
3基本规定
3.0.1钻孔后注浆连续墙作为基坑支护结构，其设计原则、勘察要求、荷载作用、承载力与变形计算和稳定性验算等应符合现行国家标准《建筑地基基础设计规范》（GB50007)、现行行业标准 《建筑基坑支护技术规程》(JGJ120)的有关规定。 3.0.2钻孔后注浆水泥土桩采用的土宜为黏性土、砂性土、粉土等，水泥宜采用普通硅酸盐水泥。受力芯材可采用型钢、预制构件。 3.0.3钻孔后注浆连续墙施工前应掌握工程地质和水文地质资料，查明周边环境、不良地质现象及地下障碍物，并应编制施工组织设计。 3.0.4钻孔后注浆连续墙应分阶段进行质量检验，检验程序和组织应符合现行国家标准《建筑工程施工质量验收统一标准》(GB 50300)的有关规定；质量检验标准除应符合本规范有关规定外，尚应符合现行国家标准《建筑地基基础工程施工质量验收规范》 (GB50202)的有关规定。 3.0.5钻孔后注浆连续墙基坑工程施工期间，包括内插型钢拔除时，应对支护结构和周边环境进行监测。监测要求应符合现行国家标准《建筑基坑工程监测技术规范》(GB50497)的有关规定。
4.1一般规定
4.1.1钻孔后注浆连续墙的选型应根据基坑开挖深度、周边环境条件及保护要求、场地工程地质和水文地质条件、基坑形状及规模、支撑或锚杆体系的设置等综合确定。 4.1.2钻孔后注浆连续墙应根据支护结构的特性、基坑的使用要求、周边环境条件、施工条件以及地基土的物理力学性质、地下水条件等因素进行设计计算。设计计算尚应分别符合基坑分层开挖、设置支撑或锚杆（索）、地下主体结构分层施工与换撑等施工阶段的各种工况。 4.1.3钻孔后注浆连续墙的计算变形容许值应根据周边环境条件和保护要求、支护结构的安全等级及基坑开挖深度综合确定。 4.1.4钻孔后注浆水泥土直径不宜小于650mm，相邻桩之间的搭接宽度最大处不宜小于200mm；内插受力芯材宜采用H型钢、预制构件。 4.1.5钻孔后注浆水泥土桩和内插受力芯材应符合下列要求：
1水泥土桩28d龄期无侧限抗压强度不应小于设计要求且不宜小于0.8MPa。
2水泥宜采用强度等级不低于P，O42.5级的普通硅酸盐水泥，材料用量应结合土质条件等指标通过现场试验确定，并宜符合表4.1.5的规定。
3在填土、淤泥、有机质土、泥炭土等地层中施工钻孔后注浆水泥土连续墙时应适当提高水泥掺量。
4内插受力芯材采用型钢的，其型钢可采用Q235B级钢和 Q345B级钢，规格、型号及有关要求宜按国家现行标准《热轧H型钢和部分T型钢》(GB/T11263)和《焊接H型钢》(YB3301)选用。
5
4
