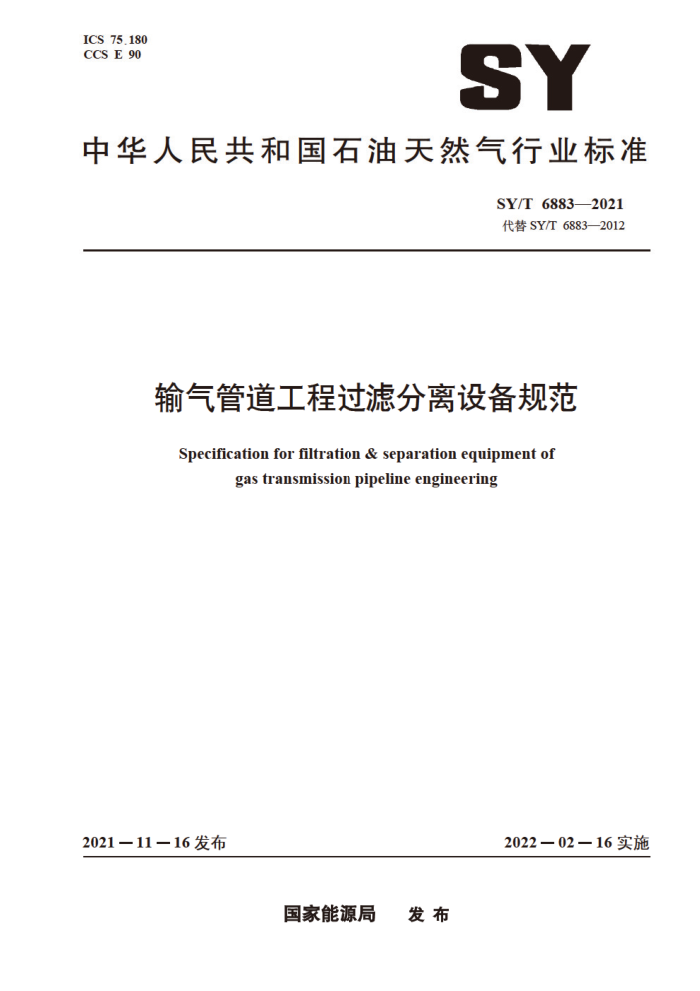

ICS 75.180 CCS E 90
SY
中华人民共和国石油天然气行业标准
SY/T 68832021 代替 SY/T 68832012
输气管道工程过滤分离设备规范
Specification for filtration & separation equipment of
gas transmission pipeline engineering
2021—11－16 发布
2022－02－16 实施
国家能源局 发布 SY/T 68832021
目 次
前言 1范围 2 规范性引用文件 3 术语和定义
T
符号基本规定 基本结构 6.1 一般规定 6.2 旋风分离器 6.3 过滤分离器 6.4 气液聚结分离器 6.5 过滤分离元件性能要求 7.1 旋风分离器 7.2 过滤分离器 7.3 气液聚结分离器８材料 8.1容器材料 8.2 过滤分离元件材料
4
5 6
7
10
10 10
11
计算与选型 9.1 强度计算 9.2 旋风分离器计算选型 9.3 过滤分离器计算选型 9.4 气液聚结分离器计算选型 10 制造与组装 10.1 般规定 10.2 过滤分离元件检查 10.3 组装 11 检验与试验· 11.1 标定检验 11.2 抽样检验
9
11
11
12 12 12 12 ..13 13 13
13 13
1 SY/T 68832021
11.3 水压试验 12铭牌与标记 12.1 铭牌 12.2过滤分离元件标记 12.3分离设备标记 13涂敷、包装和运输· 14　出厂文件附录A (规范性) 过滤分离元件性能测试报告附录B (资料性) 含尘气体中颗粒物采样附录C (资料性) 旋风子性能测试方法附录D (资料性) 滤芯气液分离性能测试方法附录E (资料性) 试验灰尘附录F (资料性) 分离设备尺寸及处理量
14
14 : 14 : 14 ·15 16 16 :17 23 ...30 :35 ..39
.
40
S
II SY/T 68832021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T 6883—2012《输气管道工程过滤分离设备规范》。本文件与SY/T 6883—2012 相比，主要技术变化如下：
a）修改了旋风子的中心间距要求（见6.2.6）； b）增加了沉降段长度的要求（见6.3.7）； c）修改了过滤滤芯的中心间距要求（见6.3.9）； d）增加了过滤滤芯的排布方式（见6.3.9）； e）增加了叶片分离元件的要求（见6.5.4）； f）增加了旋风分离器运行噪声的要求（见7.1.4）； g）增加了旋风子的硬度要求（见8.2.1）， h）修改了过滤滤芯材质要求（见8.2.5）； i）增加了叶片分离元件的材质要求（见8.2.6）； j）增加了过滤分离元件的检验与试验要求（见第11章）； k）增加了分离设备尺寸及处理量（见附录F)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会石油工程建设专业标准化委员会提出并归口。 本文件起草单位：中国石油天然气管道工程有限公司、中国石油大学（北京）、国家石油天然气
管网集团有限公司西气东输分公司、国家管网集团西部管道有限责任公司、中油管道机械制造有限责任公司。
本文件主要起草人：王成、傅伟庆、姬忠礼、高枫厂桑广世、黄丽、许莉、陈小宁、熊至宜、常程、 程晖、成凡、张毅、杜华东、孙辉、杨云兰、李柏松、姜珊、付丽、杜亮坡、孟庆鹏、董平省、毛平平、 袁洋、申奇。
II AS SY/T 68832021
输气管道工程过滤分离设备规范
1 范围
本文件规定了过滤分离设备的设计、制造、检验和验收的基本要求。 本文件适用于输气管道工程用旋风分离器、过滤分离器和气液聚结分离器。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150.1～150.4压力容器 GB/T713锅炉和压力容器用钢板 GB/T 1184 形状和位置公差未注公差值 GB/T 3531 低温压力容器用钢板 GB/T 6479 高压化肥设备用无缝钢管 GB/T 9019 压力容器公称直径 GB/T 9948 石油裂化用无缝钢管 GB/T 19189 压力容器用调质高强度钢板 GB/T 25198 压力容器封头
20635 钢制管法兰、垫片、紧固件
HG/T 20592 ~ JB/T 7757 机械密封用O形橡胶圈 NB/T 10558 压力容器涂敷与运输包装 NB/T 47008 承压设备用碳素钢和合金钢锻件 NB/T 47009 低温承压设备用合金钢锻件 NB/T 47041 塔式容器 NB/T 47042 卧式容器 NB/T 47065.1 容器支座第1部分：鞍式支座 NB/T47065.2 容器支座第2部分：腿式支座 SY/T 0556 快速开关盲板技术规范 SY/T 7034 管道站场用天然气过滤器滤芯性能试验方法 TSG 21 固定式压力容器安全技术监察规程
3术语和定义
下列术语和定义适用丁本文件。
3.1
旋风分离器 cyclone separator
1 SY/T 68832021
采用旋风子作为分离元件，主要用于除去天然气中夹带的粒径较大的固体杂质和液滴的立式分离设备。 3.2
过滤分离器 filter separator 采用过滤分离滤芯作为分离元件，主要用于除去天然气中夹带的粒径较小的固体杂质和液滴的过
滤分离设备。 3.3
气液聚结分离器liquid/gascoalescer 采用气液聚滤芯作为分离元件，主要用于除去天然气中所含粒径较小的液滴的分离设备。
3.4
旋风子 cyclone tube 主要由外壳、芯管和导流部件等组成。进入旋风子的天然气由于导流部件的作用产生旋转运动，
利用离心分离原理除去粒径10μm及以上粉尘和液滴 3.5
过滤分离滤芯filtercartridge 主要由内衬骨架、过滤层和密封结构等组成，用于除去天然气中粒径1um以上粉尘和液滴的过
滤分离元件。 3.6
气液聚结滤芯coalescing filter cartridge 主要由内衬骨架、过滤聚结层、脱液层和密封结构等组成，用于除去天然气中所含0.3um及以上
液滴的过滤分离元件。 3.7
过滤分离组件filtrationand separationcomponents 由旋风子、过滤滤芯或气液聚结滤芯与其支撑部件组成。
3.8
叶片分离元件 vane separator 采用不锈钢褶皱叶片结构，利用碰撞分离和聚结的工作原理捕集液滴的构件。
3.9
气体标准状态standard stateof gas 温度为20℃、大气压力为101.325kPa的气体状态。
3.10
额定处理量rated flow rate 过滤分离设备在给定的工作压力、工作温度下达到本文件所规定性能要求时的最大处理气量，单
位符号以mh（标况）表示。 3.11
截面气速axialflowvelocity 气流通过旋风子时的轴向速度。
3.12
表观滤速 东face velocity 气流通过滤芯进气侧滤层时的速度。
3.13
压降pressure drop 气流通过过滤分离元件（设备）时，过滤分离元件（设备）前、后的静压差。
2
