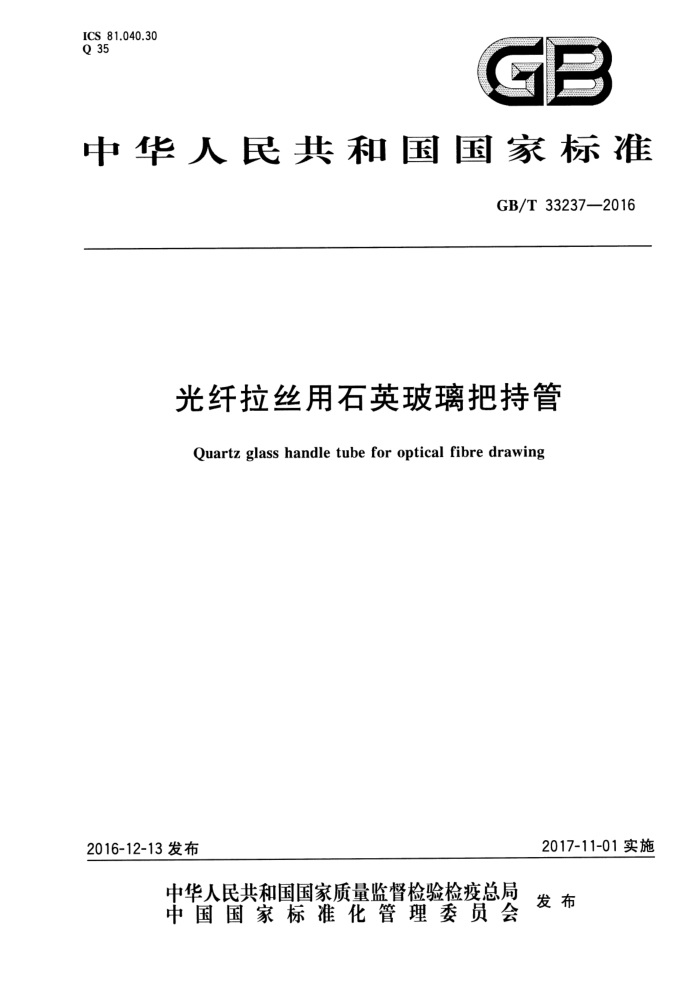

ICS 81.040.30 Q 35
GB
中华人民共和国国家标准
GB/T33237—2016
光纤拉丝用石英玻璃把持管
Quartz glass handle tube for optical fibre drawing
2017-11-01实施
2016-12-13发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 33237—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本标准起草单位：久智光电子材料科技有限公司、中建材衢州金格兰石英有限公司、中国建材检验
认证集团股份有限公司。
本标准主要起草人：白凤茹、张锦、吴洁、王友军、张应语、孙丽丽、秦卫光、杨晓会、王京侠、花宁、 李怀阳、隋镁深。 GB/T33237—2016
光纤拉丝用石英玻璃把持管
1范围
本标准规定了光纤拉丝用石英玻璃把持管（以下简称石英把持管)的术语和定义、要求、试验方法、 检验规则及标志、包装、运输和贮存。
本标准适用于光纤拉丝过程中，用来作为把持、支撑或延长作用的石英玻璃管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3284石英玻璃化学成分分析方法 GB/T4121石英玻璃热变色性试验方法 GB/T5949透明石英玻璃气泡、气线检验方法 JC/T750—2014石英玻璃析晶性能试验方法 JC/T2205 石英玻璃术语
3术语和定义
JC/T2205界定的以及下列术语和定义适用于本文件。
3.1
加工纹 processingripple 石英把持管内、外表面呈环状或网状的纹路。
3.2
首端 start 石英把持管的开槽部位（S端）。
3.3
尾端 end 石英把持管的未开槽部位（E端）。
3.4
端面 startface 石英把持管首端用于密封的平面。
3.5
定位槽 locatinggroove 石英把持管首部起把持或确定位置作用的第一处凹槽。
3.6
定位角locatingangle 石英把持管首部定位倾斜面与中心轴垂线的夹角α。
1 GB/T33237—2016
3.7
保护槽 protectinggroove 石英把持管首部起保护或辅助作用的第二处凹槽。
4要求
4.1 尺寸偏差
典型的石英把持管示意图见图1。
保护槽
定位槽
?
说明： L1 l2 I3 I Is
总长；定位台长度；定位槽长度；保护台长度；保护槽长度；定位角；
p1 外径； p2 内径； p3 定位槽外径；
保护槽外径；首端端面。
pt R
图1 典型的石英把持管示意图
石英把持管的尺寸偏差应符合表1的规定。
表1石英把持管尺寸偏差
参数
要求 ±0.50mm ±5mm ±1 mm ≤0.1%
外(内)径偏差1230
总长l1 长度2ls
弯曲度
2 GB/T33237—2016
表1(续)
要求 ±1° ≤5.0 μm
参数定位角α角度偏差首端端面R粗糙度Ra
4.2外观质量
石英把持管的外观质量应符合表2中的规定。
表 2 石英把持管外观质量
要求不计 ≤20个/m ≤10个/m 不准许 ≤5个/m 不准许不准许不准许不计 ≤20个/m ≤10个/m 不准许 ≤10个/m ≤5个/m ≤2个/m 10个/m 5个/m 不准许不准许
外观缺陷
直径<0.5mm 0.5mm≤直径<1.0mm 1.0mm≤直径<3.0mm
气泡
直径≥3.0mm 最大直径<40mm 最大直径≥40mm
气泡群
定位槽内
开口气泡
直径<0.3mm 0.3mm≤直径<2.0mm 2.0mm≤直径<5.0mm
色斑
直径≥5.0mm
宽度<2mm，且长度<20mm 宽度<2mm，且20mm≤长度<50mm
色线
宽度≥2mm，或长度≥50mm 宽度<1mm，且长度<10mm
气线
1mm≤宽度<3mm，且长度<10mm
宽度≥3mm，或长度≥10mm
首端尾端
崩口
允许有长度≤6mm，深度≤3mm的崩口3个
不准许
晶纹，加工纹
石英把持管尾端不可有暴露于端面的色线存在。
4.3 理化性能 4.3.1 杂质元素含量
石英把持管中Al、Fe、Ca、Mg、Ti、Cu、Co、Mn、Ni、Li、Na、K等12种杂质元素的总含量质量分数应
3
