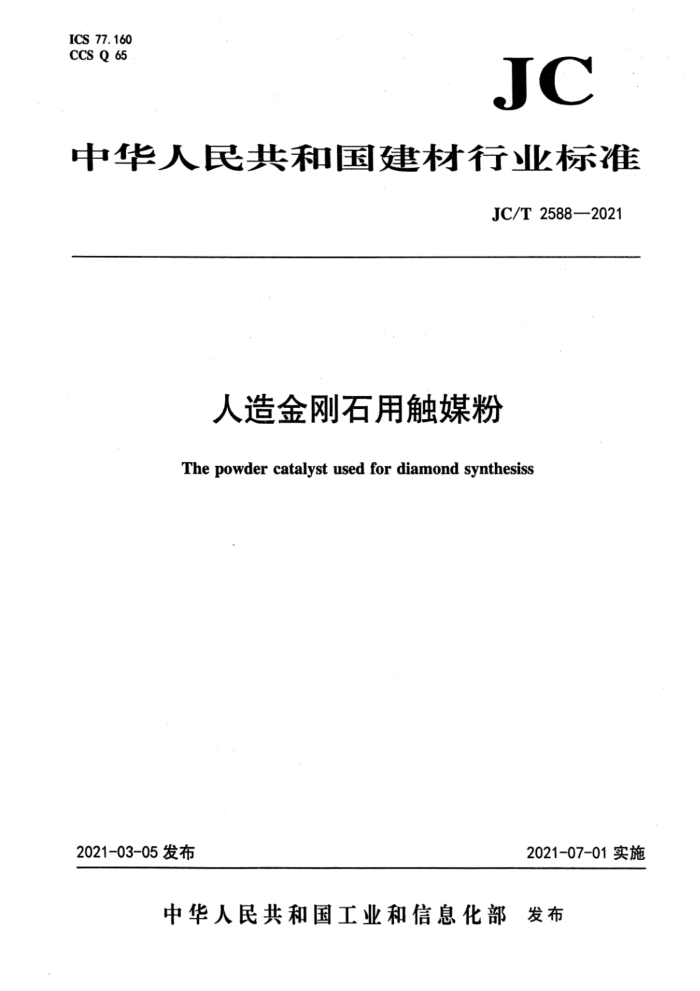

ICS -77.160 CCS Q 65
JC
中华人民共和国建材行业标准
JC/T 2588-2021
人造金刚石用触媒粉
The powder catalyst used for diamond synthesiss
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部发布 JC/T2588—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国人工晶体标准化技术委员会（SAC/TC461)归口。 本文件起草单位：北京中材人工晶体研究院有限公司、晶日金刚石工业有限公司、中国建材检验认
证集团股份有限公司、北京通润兆鑫粉末有限公司、中南钻石股份有限公司。
本文件主要起草人：高莹、李辉、周连科、顾毅、李丹、赵全、马春生、吕奎霖、朱凤福、张景鑫周海生、刘乾坤。
本文件为首次发布。
I JC/T2588—2021
人造金刚石用触媒粉
1范围
本文件规定了人造金刚石用触媒粉的术语和定义、技术要求、检测方法、检验规则以及标志、包装、 运输和储存。
本文件适用于采用水雾化工艺制备的人造金刚石用触媒粉。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.21钢铁及合金化学分析方法电位滴定法测定钻量 GB/T223.25钢铁及合金化学分析方法丁二酮重量法测定镍量 GB/T1479.3—2017金属粉末松装密度的测定第3部分：振动漏斗法 GB/T1480金属粉末粒度组成的测定干筛分法 GB/T4164 金属粉末中可被氢还原氧含量的测定 GB/T5314粉末冶金用粉末的取样方法 GB/T16597冶金产品分析方法X射线荧光光谱法通则
3术语和定义
下列术语和定义适用于本文件。
3. 1
人造金刚石用触媒粉thepowdercatalystusedfordiamondsynthesis 以铁、镍、钻金属为主要原料，经过配料、熔炼、雾化、脱水、筛分等生产工艺制成的能大幅度降
低合成金刚石所需温度和压力的一种“催化”物质，主要用于合成人造金刚石。 3. 2
氧含量oxygencontent 人造金刚石用触媒粉中以各种形态存在的氧的总含量。
3.3
有效成分含量 effectiveconstituents 人造金刚石用触媒粉中对合成人造金刚石起触媒作用的铁、镍、钻以及所添加其他微量元素的含量
(质量百分数)。 3.4
松装密度 apparentdensity 人造金刚石用触媒粉试样自然地充填规定的容器时，单位容积粉末的质量。
I JC/T·2588—2021
在自然光或光照度在300LX～600LX的近似自然光（如40W日光灯）下，相距500mm，目测（校正视力不低于1.0)鉴别。 5.2氧含量
氧含量按GB/T4164规定的方法进行检测。 5.3有效成分含量
根据产品配方确定有效成分，有效成分含量按GB/T16597规定的方法进行检测。如客户要求，还可按照GB/T223.25和GB/T223.21的规定进一步测定粉末中镍和钻的含量，其他微量元素含量由供需双方协商测定。 5.4松装密度
按照GB/T1479.32017振动漏斗法检测方法中对松装密度的规定进行。 5.5筛上物含量
按照GB/T1480检测方法中对粒度的规定进行。
6检验规则 6.1.检验分类
人造金刚石触媒粉的检验分为出厂检验和型式检验。出厂检验和型式检验的检验项目、质量要求、 检验方法等见表2。各检验的取样方法按GB/T5314进行。
表2检验项目
检验分类
序号 检验项目
技术要求
检测方法
出厂检验
型式检验
B组一 0 0 0 -
A组 .
外观氧含量有效成分含量松装密度筛上物含量
^ A A A A
4. 1 4. 2 4. 3 4. 4 4.5
5.1 5. 2 5.3 5. 4 5. 5
1
2
-
3
-
4 5
- .
注：“●”表示抽检I， “O”表示抽检ⅡI， “^”表示抽检IⅢI。 6.2出厂检验 6.2.1 检验项目
出厂检验项目及要求见表2。 6.2.2组批
