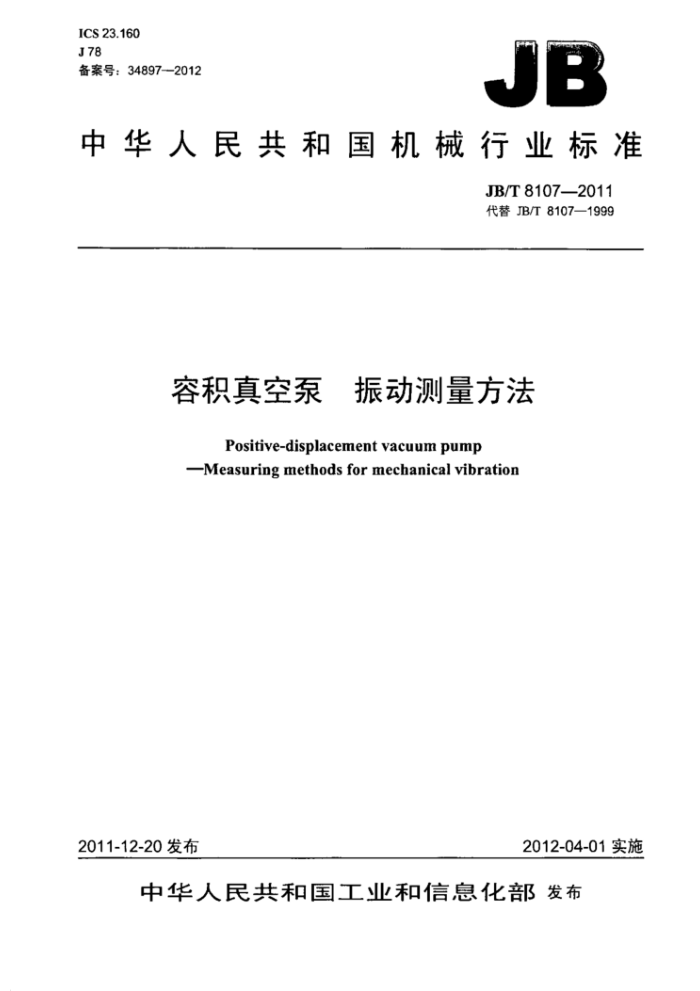

ICS 23.160 J78 备案号：34897--2012
JB
中华人民共和国机械行业标准
JB/T 8107—2011 代替 JB/T 8107—1999
容积真空泵 振动测量方法
Positive-displacement vacuum pump -Measuring methods for mechanical vibration
2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T 8107--2011
目 次
前言引言. 1 范围. 2 规范性引用文件 3术语和定义 4测量环境. 4.1适用于本标准的测量环境 4.2环境振动 5测量仪器. 5.1总则.. 5.2 主要性能. 6泵的安装和运行条件 6.1总则.. 6.2安装... 6.3运行条件.. 7测点与测量方向。 8振动的测量. 8.1振动传感器（加速度计）的安装 8.2测量.... 9测量报告.. 附录A（资料性附录）真空泵振动测报告例表图1振动测量系统的灵敏度-频率特性
1I Il1
建筑321---标准查询网 www i z321. net JB/F 8107-2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8107—1999《变容真空泵振动测量方法》，与JB/T8107--1999相比主要技术变化如
下:
一标准名称由《变容真空泵振动测量方法》修改为《容积真空泵 3 振动测量方法》； -将适用的范围由变容真空泵变更为容积真空泵；将被测量由振动速度扩大至振动速度、振动位移、振动加速度；修改了振动测量点的位置，由轴承处、排气口附近和油箱上修改为入口、出口和底座，每个测
点必须在X、Y、Z三个垂直方向上均进行测量（本版的第7章，1999版的5.3）；将测量仪器的测量精度从土10%提高到土5%，传感器横向灵敏度从土10%提高到土5%（本版的5.2，1999年版的第4章）；
—一增加了环境振动应当小于所测振动值的1/3; 一增加了刚性基础的质量至少为被试泵质量的10倍。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准起草单位：浙江真空设备集团有限公司。 本标准参加起草单位：中科院沈阳科学仪器研制中心有限公司、台州环球真空设备制造有限公司、
国家真空设备质量监督检验中心。
本标准主要起草人：王晓虎、王西龙、许涛、罗根松、王光玉、赵计春、赵伟胜、王玲玲。 本标准所代替标准的历次版本发布情况为：本标准于1987年首次发布，1995年将GB7773一1987《变容真空泵振动测量方法》调整为行业标准
JB/T8107一1995《变容真空泵振动测量方法》，1999年第二次修订，本次为第三次修订。
ⅡI JB/T 8107—2011
引言
本标准叙述了测量真空泵振动特性的方法，采用“振动烈度”表述泵的振动状态，并按惯例选取振动速度的有效值为主要被测量。基于研究机械结构强度、变形和旋转机件的不平衡需要，增加了振动位移的峰-峰值测量。基于研究机械疲劳和冲击的需要，增加了振动加速度峰值的测量。
本标准不包含真空泵旋转轴径向振动的测量，旋转轴径向振动的测量见ISO7919-1《非往复式机器的机械振动一旋转轴的测量与评价准则第1部分总则》。
对于大多数真空泵，在非旋转部件上测量足以描述无故障工作的运行状况，但对于含有挠性转子的一些真空泵，在非旋转部件上测量是不完全的，还需根据ISO7919-1《非往复式机器的机械振动一旋转轴的测量与评价准则第1部分总则》给出轴振动。
本标准没有对频谱分析作出要求。 振动测量能用于多种目的，包括验收验证测量、对比研究、日常运行监测、科学诊断和科学分析研
究。本标准仅提供用于验收验证测量和对比研究的方法。
III
建筑321---标准查询网 ww i z321. net JB/T 8107—2011
作，例如需考患到温度、湿度等。 5.2主要性能
测量仪器的主要性能要求如下： a）频率范围：1Hz～1000 Hz; b）频率特性：10Hz1000Hz范围内是平坦的，频率特性应符合图1所示的特性； c）测量精度：不低于（指示值）土5%； d）传感器横向灵敏度：小于主轴灵敏度的土5%。
2[ 1.6 1.! 100
g
校准参考点
65
X10-1人
2 F
2
-1.6
10-1
7
ot
#容限线
X1012人
VK
1
10-2
101.622.53456810 16 2 2.5 3 4 5 6 8102 16 2 25 3 4 5 6 8 8 103 16 2 2.5 3 4 5 6 8 10
xi02
×103
xi0
频率Hz
图1振动测量系统的灵敏度-频率特性
6泵的安装和运行条件
6.1总则
被测泵应该配有生产商提供的附件，不连接测试罩，按GBT19956.2规定的运行条件及测量条件
运行，待泵温稳定后，进行振动测量。
应按泵生产商规定的条件进行正确的保养、润滑、操作及运行。 6.2安装
测量时，泵一般应置于平整的刚性基础上，一般不应连接地脚螺栓。如果泵需要被固定在刚性基础或者专用支承结构上，则不应产生附加振动或者改变泵的振动特性。如条件允许，可以增加隔振装置、 隔振垫。 6.3运行条件
泵应当空载运行。 7 测点与测量方向
测点一般为泵的入口、出口和底座，每个测点必须在X、Y、Z三个垂直方向上均进行测量。 8振动的测量 8.1振动传感器（加速度计）的安装
安装方法如下：
2
建筑321---标准查询网 ww i z321. net JB/T 8107—2011
a）螺钉连接：将加速度计用螺钉固定在测量位置。 b）永久磁铁夹头连接：将加速度计固定在磁铁夹头上，再将磁铁夹头吸附在测量位置。 应当细心地、合理地对传感器进行安装，并保证它们不会影响泵的振动特性。
8.2测量
根据需要测量速度（有效值）、振动位移（峰-峰值）和加速度（峰值）。为了避免混淆并保证说明正确，在所有时候都应明确测量单位。测量时应避免前级真空泵的振动影响。 9测量报告
测量报告应当包括下列内容：
应提及本振动测量标准及所使用的基础标准：泵的规格、型号、性能参数及制造厂； -泵的负载条件： -泵的运行条件（包括本标准中未指出的运行条件）；一振动环境及泵的安装形式；
使用的仪器；测量方案;
一
一测量点位置示意图；振动测量数据。
附录A中给出了真空泵振动测量报告格式和内容的例表。
3
