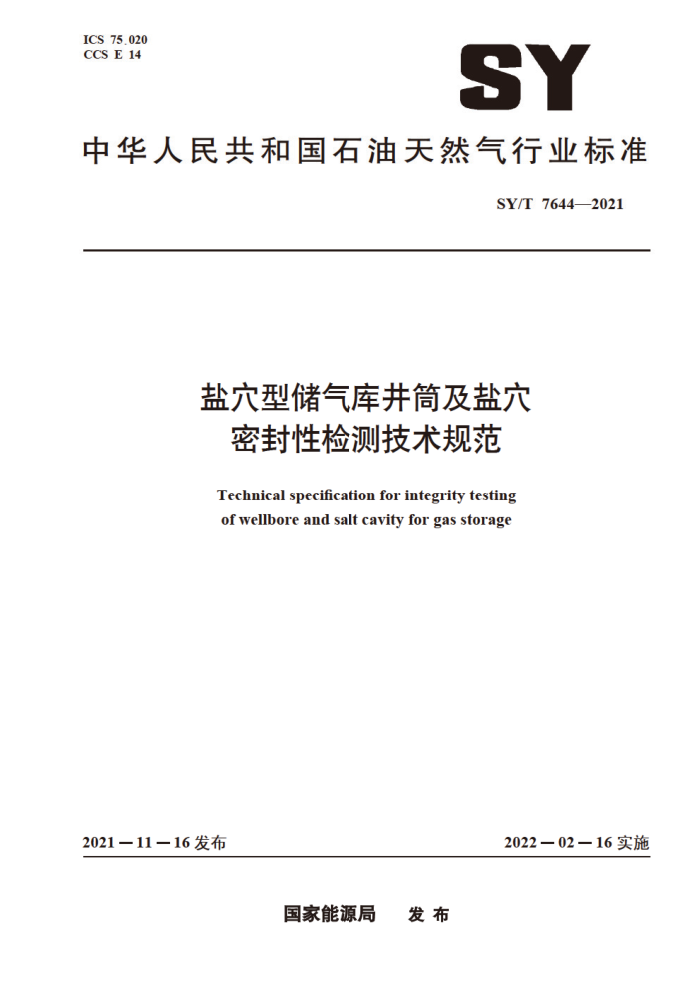

ICS 75.020 CCS E 14
SY
中华人民共和国石油天然气行业标准
SY/T 76442021
盐穴型储气库井筒及盐穴
密封性检测技术规范
Technical specification for integrity testing of wellbore and salt cavity for gas storage
2022—02—16实施
2021一11一16发布
国家能源局 发布 SY/T 76442021
目 次
前言 1范围 2规范性引用文件 3术语和定义
Ⅱ
资料准备 4.1地质资料 4.2　工程资料基本要求
4
卫
5
卫
5.1 检测时段 5.2 检测介质 5.3 检测压力 6检测仪表设备要求 6.1 仪表 6.2 检测配套设备、管汇 6.3气水界面检测设备仪器 6.4密封检测井口装置 7检测技术要求 7.1　准备 7.2检测 8评价 8.1评价方法 8.2评价指标 8.3评价标准 9健康、安全与环境附录A（资料性）并筒及盐穴密封性检测原理图附录B（资料性）井筒及盐穴密封性检测报告附录C（资料性）气体泄漏率计算公式附录D（资料性）气体泄漏率随时间的变化趋势
中
门
1
3
T
4
市
1
0 AS SY/T 76442021
前言
本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由石油工业标准化技术委员会储气库专业标准化技术委员会提出并归口。 本文件起草单位：中国石油集团工程技术研究院有限公司、中国石油天然气股份有限公司华北油
田分公司、中盐金坛盐化有限责任公司、中国石油天然气股份有限公司勘探与生产分公司、中国石油天然气股份有限公司储气库分公司、中国石油天然气股份有限公司盐穴储气库技术研究中心，中国石油化工股份有限公司天然气分公司、中国石油集团渤海钻探工程有限公司。
本文件主要起草人：庄晓谦、夏焱、何刚、袁光杰、安国印、郭凯、路立君、钟俊雄、谢卫炜、 王斌、巴金红、姜炜、李国韬、李亮亮、李彬、李翔、陈飞、李景翠、金根泰、赵云松。
II AS SY/T 76442021
盐穴型储气库井筒及盐穴密封性检测技术规范
1范围
本文件规定了盐穴储气库井筒及盐腔密封性检测工艺要求及评价方法。 本文件适用于盐穴储气库建库过程中各个阶段井筒及盐腔的密封性检测。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 22513 3石油天然气工业钻井和采油设备井口装置和采油树 SY/T5587.9常规修井作业规程第9部分：换井口装置 SY/T 5726石油测井作业安全规范 SY/T 6276 石油天然气工业健康、安全与环境管理体系 SY/T 6751 电缆测井与射孔带压作业技术规范
3术语和定义
下列术语和定义适用于本文件，
3.1
气体泄漏率leakage rate of gas 单位时间内的气体漏失量。
3.2
检测管柱detection string 密封检测过程中下人井筒中的管柱，用于与待检测的井筒间形成环形空间，便于在环空中注人检
测气体进行密封性检测。
4资料准备 4.1↓ 地质资料
密封检测资料准备应包含（但不限于）以下地质资料： a）区域构造、地层分布及岩性； b）单井钻井地质设计、地质总结： c）地应力测试成果资料。 SY/T 76442021
4.2 工程资料
密封检测资料准备应包含（但不限于）以下工程资料： a）钻井完井设计及施工资料； b）录并及测并资料： e）前期密封检测情况总结： d）腔体声呐测腔成果。
5 基本要求 5.1检测时段 5.1.1造腔开始前，应对生产套管进行检测，同时宜对裸眼井段进行检测。检测原理图见图A.1。 5.1.23 造腔结束后，应对并筒及腔体进行密封性检测。检测原理图见图A.2。 5.1.3注采完并后，应对并口、注采管柱及腔体进行密封性检测。检测原理图见图A.3。 5.2 检测介质
检测介质宜为氮气，浓度不低于工业用氮气标准。
5.3 检测压力
检测期间生产套管鞋处所承受的压力，应为储气库运行上限压力的1.1倍。
S
6检测仪表设备要求 6.1仪表 6.1.1I 压力测量仪表精度应不低于1级 6.12 温度测量仪表精度应不低于0.5级。 6.1.3 并口检测仪表数据应实现远程传输 6.2 检测配套设备，管汇 6.2.1 检测用注气，注水管汇及设备压力等级，应大于检测井口压力最大值的1.5倍。 6.2.2 注气管汇气试压到设计试压压力，稳压0.5h，压降不大于0.5MPa为合格。 6.2.33 注水管汇连接完成后，使用饱和卤水试压到设计试压压力，稳压0.5h，压降不大于0.5MPa为合格。 6.3气水界面检测设备仪器 6.3.1 气水界面检测设备仪器应包括电缆测井设备、防喷管、气水界面检测仪器等。 6.3.2界面仪器检测精度应小于10cm。 6.4 密封检测井口装置 6.4.1并口装置的配置及性能应符合GB/T22513的要求。 6.4.2宜采用具有气密封性能的双翼井口装置。
2
