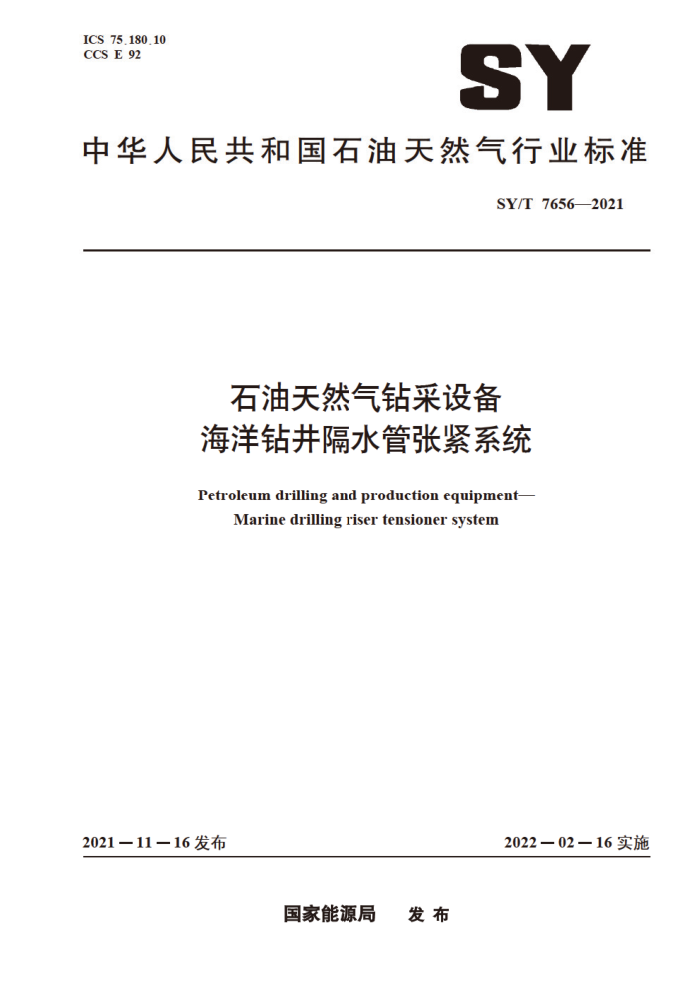

ICS 75.180.10 CCS E 92
SY
中华人民共和国石油天然气行业标准
SY/T 76562021
石油天然气钻采设备海洋钻井隔水管张紧系统
Petroleum drilling and production equipment-
Marine drilling riser tensioner system
2022—02—16实施
2021一11一16发布
国家能源局 发布 AS SY/T 76562021
前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本文件起草单位：宝鸡石油机械有限责任公司、中海油田服务股份有限公司、西南石油大学、中
油国家油气钻井装备工程技术研究中心有限公司、中国石油大学（华东），中国船级社、四川宏华石油设备有限公司。
本文件主要起草人：李鹏、金学义、樊春明、李欢、王春春、刘启蒙、王洪川、阎永宏、王川、 张彦廷、段明星、刘放。
D
III AS SY/T 76562021
石油天然气钻采设备海洋钻井隔水管张紧系统
1范围
本文件规定了石油天然气钻采设备海洋钻井隔水管张紧系统的类型、规格和型号、配套组成、技术要求，试验项目及检验规则、标志、包装，运输与贮存的要求。
本文件适用于钢丝绳式海洋钻井隔水管张紧系统和液缸直驱式海洋钻井隔水管张紧系统的设计、 制造和试验。
注：本文件中的“海洋钻井隔水管张紧系统”简称为“张紧系统”。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分）压力容器 GB/T3639冷拔或冷轧精密无缝钢管 GB/T3766液压传动系统及其元件的通用规则和安全要求 GB3836（所有部分）爆炸性环境 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T 7935 液压元件通用技术条件 GB/T 8163 输送流体用无缝钢管 GB/T 14039 液压传动油液固体颗粒污染等级代号 GB/T 14976 流体输送用不锈钢无缝钢管 GB/T 17489 液压颗粒污染分析从工作系统管路中提取液样 GB/T 31065 钻井平台张紧器用耐火软管及软管组合件 GB/T 33596 船舶电气装置船用和海上设施用电力、控制、仪表和通信电缆绝缘和护套材料 GB/T 35146 石油天然气工业海上钻井和修井设备 JB/T 10205 液压缸 SY/T 5170 石油天然气工业用钢丝绳 SY/T 6671 石油设施电气设备场所I级0区，1区和2区的分类推荐作法
3术语、定义和缩略语 3.1术语和定义
下列术语和定义适用于本文件。
1 SY/T 7656 2021
3.1.1
最大供给压力 maximum supply pressure 在额定载荷下，受压缩载荷张紧系统液缸工作时伸出75%最大张紧冲程，或受拉伸载荷张紧系
统液缸工作时伸出25%最大张紧冲程时，液缸的最大压力。 3.1.2
最大压缩压力 maximum compression pressure 张紧系统正常工作时，液缸完全压缩或完全伸出内部所产生的最大压力。
3.1.3
最大允许工作压力 maximum allowable working pressure 张紧系统工作时所允许承受的最大压力。
3.1.4
张紧器额定张力 rated tension of single tensioner 最大供给压力下对应的单个张紧器张力。
3.1.5
张紧器最大极限张力 maximum tension limit of single tensioner 最大压缩压力下对应的单个张紧器张力
3.1.6
系统最大极限张力 maximum tension limit of system 最大压缩压力下对应的张紧系统总张力。
3.1.7
抗反冲系统 anti-recoil system 由抗反冲阀组和抗反冲控制系统组成，用于避免隔水管及张力施加载体结构突然失效或应急解脱
可能导致安全事故的系统。 3.1.8
偏离角fleet angle 连接在张紧环上的张紧系统钢丝绳或液压缸活塞杆与隔水管系统轴线之间的夹角。
3.1.9
最小顶部张力minimum top tension 通过张紧系统施加在隔水管系统顶部，确保浮式钻井作业隔水管系统稳定和安全的最小张力。
3.1.10
软管总成hose assembly 液缸直驱式张紧系统中连接液缸和蓄能器流体通道的耐火软管及软管组合件
3.1.11
吨一公里 ton-kilometre 钢丝绳式张紧系统钢丝绳工作等效为额定张力下的运行公里数。
3.2缩略语
下列缩略语适用于本文件。 DAT ：液缸直驱式张紧系统 (direct-acting tension system) MTL ：最大极限张力(maximum tension limit) WLT：钢丝绳式张紧系统（wireline tension system)
2
