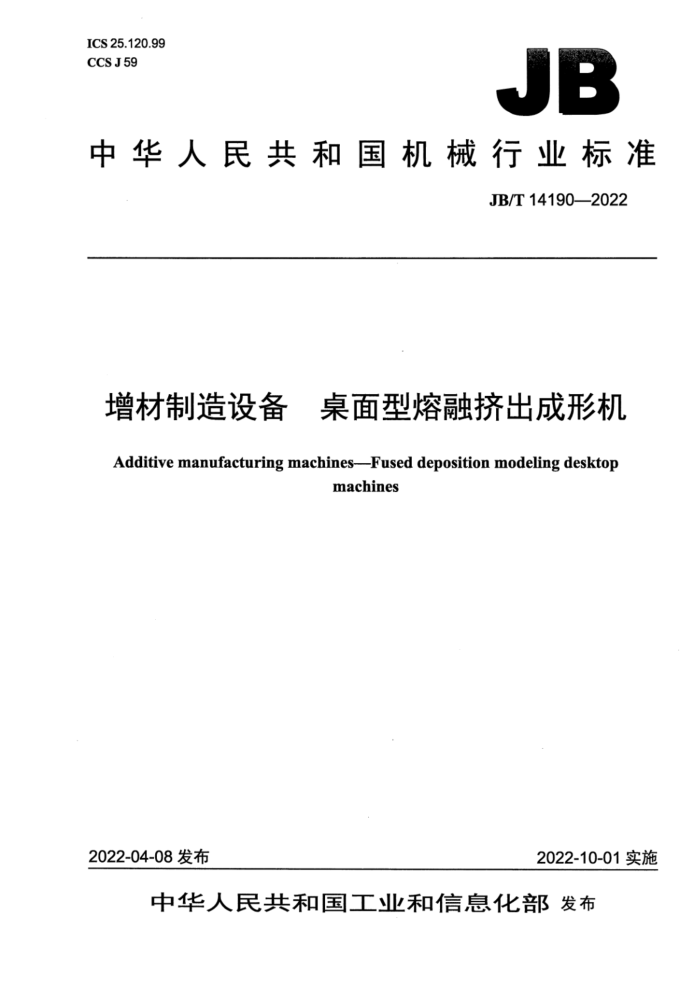

ICS 25.120.99 CCS J59
JB
中华人民共和国机械行业标准
JB/T14190—2022
增材制造设备 桌面型熔融挤出成形机 Additive manufacturing machines--Fused deposition modeling desktop
machines
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部发布 JB/T14190—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4符号 5技术要求
II
2
5.1 一般要求.. 5.2 性能要求 5.3 功能要求. 5.4 安全要求. 5.5 电磁兼容要求.. 5.6 环境适应性要求 5.7 运输包装件跌落适应性要求. 5.8 数据接口输入要求 6检查试验 6.1 检验条件 6.2 外观和结构检查... 6.3 性能检查（型式试验） 6.4 功能检查... 6.5 安全检查（型式试验） 6.6 电磁兼容检查（型式试验） 6.7 环境适应性检查（型式试验） 6.8运输包装件跌落适应性检查（型式试验） 6.9 数据接口输入检查 7标志、包装、运输和贮存 7.1 标志. 7.2 包装... 7.3 运输 7..4贮存... 附录A（规范性）性能要求测试. 附录B（规范性）打印过程中TVOC排放检测方法 B.1 方法概述. B.2 排放测试舱要求 B.3 总体要求图A.1 打印精度测试模型图A.2打印精细结构测试模型图A.3打印空间尺寸精度测试模型
L
8aa0
0EEEEE0
.
5
10 13 3 13 14
10 10 11 JB/T14190—2022
.12 .13 ..15 16 ..16 .16 ..16
图A.4 无支撑打印能力测试模型。 图B.1 打印过程中TVOC排放率测试流程，图B.2 运行前阶段，图 B.3 运行阶段图B.4 运行后阶段.. 图B.5 运行前阶段的采样持续时间图B.6 运行阶段和运行后阶段的采样持续时间
表1设备精度要求. 表2打印能力要求表3运输包装件跌落适应性对照表表B.1排放测试舱的背景质量浓度要求
3
15
I JB/T14190—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本文件起草单位：北京鉴衡认证中心有限公司、北京太尔时代科技有限公司、苏州电加工机床研究
所有限公司、清华大学、国家增材制造产品质量监督检验中心（江苏）、先临三维科技股份有限公司、 厦门光服科技有限公司、中机生产力促进中心。
本文件主要起草人：俞辉、贾存锋、金世振、王应、林峰、朱应陈、潘贝、陈珺、薛莲、李剑。 本文件为首次发布。
II JB/T14190—2022
增材制造设备桌面型熔融挤出成形机
1范围
本文件规定了桌面型熔融挤出成形机（以下简称“桌面机”）的术语和定义、符号、技术要求、检查试验及标志、包装、运输和贮存。
本文件适用于采用熔融挤出成形（或熔融沉积成形）工艺的桌面型式的增材制造设备的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T4857.2一2005包装运输包装件基本试验第2部分：温湿度调节处理 GB/T4857.5--1992包装运输包装件跌落试验方法 GB4943.1信息技术设备安全第1部分：通用要求 GB/T9254一2008信息技术设备的无线电骚扰限值和测量方法 GB/T14896.7-2015特种加工机床术语第7部分：增材制造机床 GB/T17618一2015信息技术设备抗扰度限值和测量方法 GB17625.1一2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB/T18313声学信息技术设备和通信设备空气噪声的测量 GB/T20317熔融沉积快速成形机床精度检验 GB/T25632一2010快速成形软件数据接口 ISO554调节和/或试验用标准大气规范（Standard atmospheresforconditioningand/ortesting
Specifications)
ISO16000-3室内空气第3部分：室内空气和测试舱空气中甲醛和其他羰基化合物含量的测定活性抽样法 Indoor airPart 3:Determination of formaldehyde and other carbonyl compounds in indoor air and test chamber air--Active sampling method)
ISO16000-6室内空气第6部分：室内和测试舱空气中通过用TexnaTA吸附剂的活性抽样、 热解吸和MS/FID气相色谱进行挥发性有机化合物的测定（Indoorair一Part6：Determinationoforganic compounds (VVOC, VOC, SVOC) in indoor and test chamber air by active sampling on sorbent tubes, thermal desorption and gas chromatography using MS or MSFID)
ISO16000-9室内空气第9部分：建筑产品和家具中挥发性有机化合物的测定排放排放测试舱法 (Indoor air-Part 9:Determination of the emission of volatile organic compounds from building products and furnishingEmission test chamber method)
ISO16017-1室内、环境和工作场所空气用吸附管/热解吸/毛细管气相色谱法对挥发性有机化合物进行取样和分析第1部分：泵吸取样（Indoor，ambientandworkplaceairSamplingandanalysis of volatile organic compounds by sorbent tube/thermal desorption/capillary gas chromatographyPart 1 : Pumped sampling)
1 JB/T14190-2022
T：环境温度，单位为开（K）。 tope：运行阶段持续时间，单位为小时（h）。 tG：运行阶段和作为可选项的运行后阶段的采样时间，单位为小时（h）。 V：排放测试舱容积，单位为立方米（m）。 Vpre：运行前阶段的采样气体体积，单位为立方米（m3） Vope:运行阶段和作为可选项的运行后阶段的采样气体体积，单位为立方米（m3）。
5技术要求
5.1一般要求
桌面机的外观和结构应符合以下要求： a）桌面机表面不应有凹痕、划伤、裂缝、变形和污染等：表面涂层均匀，无起泡、龟裂、脱落及
磨损；金属零部件无锈蚀及其他机械损伤，金属外壳无锋利锐角。 b）零部件紧固、无松动，安装可抽换部件的接插件应能可靠连接：开关、按键、按钮和其他控制
部件的控制应灵活可靠。 c）成形平台的调平和喷嘴高度的校准方法应简单，易行；报警及各功能指示灯均应置于明显位置。
5.2性能要求 5.2.1设备精度要求
宜对设备的线性运动轴及工作台的几何精度进行检测。公差应符合表1的规定。
表1设备精度要求
项目
公差
直线度垂直度平面度平行度
任意100mm测量长度上为0.15mm 任意100mm测量长度上为0.15mm
线性运动轴
0.1 mm
工作台
任意100mm测量长度上为0.15mm
5.2.2打印能力要求
通过打印精度、打印精细结构、打印空间尺寸精度、无支撑打印能力、沉积速率、最大成形尺寸、 最小片层厚度、材料适应性等评价桌面机的打印能力。部分打印能力要求应符合表2的规定。
表2打印能力要求
项目打印精度打印精细结构打印空间尺寸精度无支撑打印能力最大成形尺寸最小片层厚度材料适应性注：di、A1、a1、a2、as 见附录 A。
要求
在不借助工具及保证dl的偏差不超过土0.2mm的情况下，将模型中的A1取出的力应
不大于10N
应保证打印后模型十字结构清晰，且无明显材料残留，无阶梯状或隆起现象出现
4142、3的偏差应不超过土0.2mm
应保证模型内表面光滑，无明显下垂的线材边缘及晃动、溢出的料丝出现
应大于或等于制造商声明的最大成形尺寸应小于或等于制造商声明的最小片层厚度应至少包括制造商声明的可打印材料种类
3 JB/T14190—2022
5.3功能要求 5.3.1报警及自动保护
桌面机在下列情况下应发出报警信号并做出相应保护： a）当喷头最高温度超过产品使用说明书规定的温度上限10%时，桌面机应能自动断电停机： b）当成形平台温度超过产品使用说明书规定的温度上限10%时：桌面机应能自动断电保护： c）运动系统应设定限位保护开关，发生超越限位时，限位保护开关应启动，并发出报警信号； d）打印过程中出现断料、无料时，桌面机应做出相应保护（如自动暂停打印）。
5.3.2自检
桌面机应具有以下自检功能： a）限位保护： b）加热温度控制。
5.3.3通信
桌面机应至少支持通用串行总线（USB）接口以太网接口SD卡，Wi-Fi接口中的一种。 5.3.4控制系统
桌面机的控制系统应安全可靠，确保所有功能互不干扰，并能承受预期的工作负荷和外来影响。 控制系统出现控制信号中断、损坏时，不应导致桌面机出现安全故障及危险。 5.4安全要求 5.4.1电气安全
桌面机的电气安全要求应符合GB4943.1的规定。 5.4.2机械安全 5.4.2.1噪声
桌面机在工作时，噪声声功率级不应高于55dB（A》。 5.4.2.2高温防护
桌面机的喷头加热系统外围、成形平台等应采取隔热防护措施。 桌面机宜安装全封闭外壳。封闭外壳的门应与喷头、平台加热系统联锁；当喷头、平台加热时，
门不能被打开，或打开时提示需要采取隔热防护措施。
对于开放式桌面机，在发热部件的位置，应采用防止烫伤的警示标牌，且标牌应永久固定。 5.4.3打印过程中TVOC的排放
针对桌面机在打印过程中可能排放化学物质的情况，制造商宜在产品使用说明书中明确排放数值，并应提示桌面机在通风良好的环境中使用，或采取某种措施将排放水平降到最低。 5.5电磁兼容要求 5.5.1 发射要求 5.5.1.1无线电干扰
桌面机的无线电骚扰应符合GB/T9254一2008中B级设备骚扰限值的要求。
4
