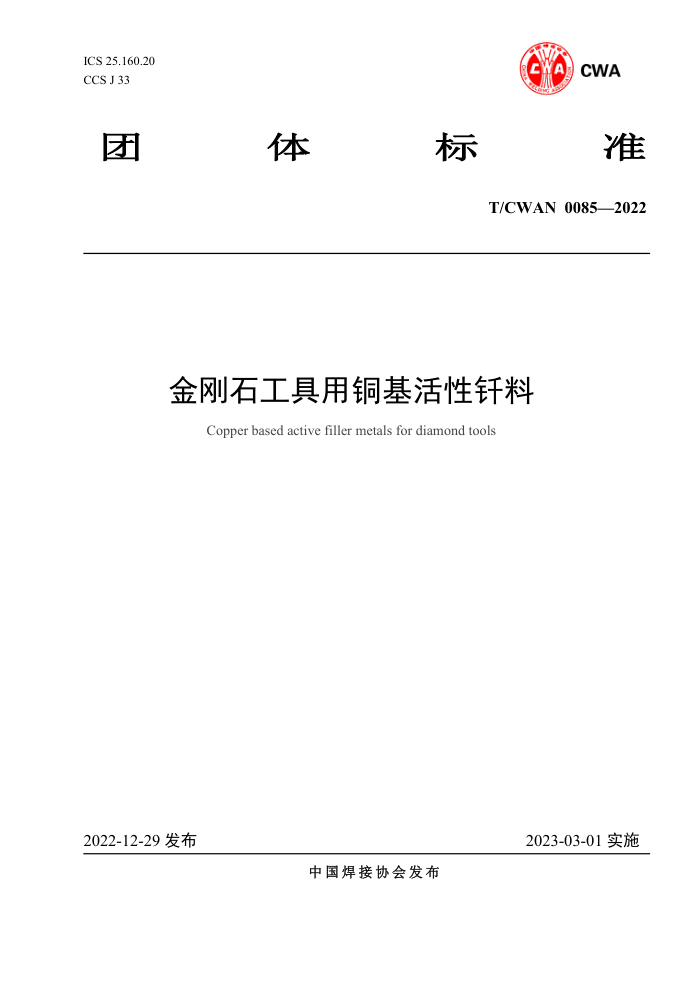

ICS 25.160.20 CCS J33
CWA
A
?
准
体
团
标
T/CWAN00852022
金刚石工具用铜基活性钎料
Copperbased activefillermetalsfordiamond tools
2023-03-01实施
2022-12-29发布
中国焊接协会发布 T/CWAN 0085—2022
目 次
前言. 1范围 2规范性引用文件. 3术语与定义 4分类及型号... 5技术要求. 6包装、标志、验收和产品质量证明书附录A(规范性）铜基活性钎料润湿性检测方法.. T/CWAN0085—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国焊接协会提出并归口。 本文件起草单位：河南机电职业学院、安徽工业大学、上海中翼科技股份有限公司、浙江亚通新材
料股份有限公司、郑州机械研究所有限公司、华北水利水电大学、钢铁研究总院有限公司、哈尔滨焊接研究院有限公司、哈尔滨工业大学、中原工学院、郑州华晶金刚石股份有限公司、河南亚龙金刚石制品股份有限公司、南京航空航天大学、河南神州灵山新材料有限公司、洛阳理工学院、河南工业大学、郑州磨料磨具磨削研究所有限公司。
本文件主要起草人：杜全斌、张黎燕、王铭秋、刘平、王蕾、张肇伟、王庆海、崔冰、李昂、屈龙轩、李伟、李仁强、毛望军、王星星、傅玉灿、宋晓国、马文魁、王方方、王云飞、孙华为、秦建、马一鸣、纠永涛、王琦、王恒、张建华、刘玉霞、郑义兵、栗正新、李晓磊、黎克楠、王英华、陈强、曹永青、马成勇、赵琳、申俊、杜苏轩、杨悦、王迪、方乃文。
1 T/CWAN0085—2022
金刚石工具用铜基活性钰料
1范围
本文件规定了金刚石工具用铜基活性钎料的术语和定义、分类及型号编制方法、技术要求、试验方法、检验规则、包装、标记和产品质量说明书等。
本文件适用于金刚石工具用铜基活性钎料产品的设计、生产、贸易、储运和应用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2059铜及铜合金带材 GB/T4842氩 GB/T5121铜及铜合金化学分析方法 GB/T6418铜基钎料 GB/T8170数值修约规则与极限数值的表示和判定 GB/T11364钎料润湿性试验方法 GB/T25775焊接材料供货技术条件产品类型、尺寸、公差和标志 GB/T25778焊接材料采购指南
3术语与定义
下列术语与定义适用于本文件。
3.1
铜基活性钎料copperbasedactivefillermetals 由一种基体金属或合金（铜及铜合金）和Ti、Cr、W等活性元素通过合金化工艺（熔炼、机械合
金化、烧结、气相沉积等）而形成的具有金属特性的铜基合金钎料。 3.2
活性元素activeelement 能与金刚石发生界面反应生成碳化物的元素，主要指强碳化物形成元素和过渡族元素，如Ti、Cr、
W等元素。
分类及型号
4
2 T/CWAN0085—2022
4.1铜基活性钰料型号分类
铜基活性钎料分类及型号见表1。
表1铜基活性钎料分类及型号
分类
分类
钎料型号 BCu70SnX BCu75SnX BCu80SnX BCu85SnX
钎料型号 BCu56MnX BCu61MnX BCu60MnX BCu58ZnX BCu63ZnX
铜锰活性钎料
铜锡活性钎料
铜锌活性钎料
4.2铜基活性钎料型号表示方法 4.2.1铜基活性钎料型号由五部分组成。 4.2.2铜基活性针料型号第一部分用B"表示硬钎料。 4.2.3铜基活性针料型号第二部分用Cu"表示针料基本组分，其后标出其公称含量， 4.2.4铜基活性钎料型号第三部分表示钎料其他组分。钎料其他组分按其质量百分数排列，当几种元素具有相同质量百分数时，按其原子序数顺序排列；仅第一个化学元素符号后标出公称质量分数，公称质量分数取整数误差土1%，若其元素公称质量分数仅规定最低值时应将其取整数：公称质量分数小于1% 的元素在型号中不必标出，但如某元素是钎料的关键组分一定要标出时，可在括号中列出其化学元素符号。 4.2.5铜基活性钎料型号第四部分表示钎料活性元素组分。 4.3铜基活性钎料型号示例
B Cu70 Sn x
活性元素组分其他组分基本组分及其公称含量硬钎料代号
5技术要求 5.1铜基活性钎料化学成分 5.1.1铜基活性钎料化学成分应符合表2的规定。 5.1.2化学分析所得数值保留位数与表2中要求一致，数值修约规则按GB/T8170规定执行。 5.2钎料形态
铜基活性钎料产品可制成粉状、膏状、箔带、条状、棒状、丝状及其他特殊规格的形状，适用于硬钎焊工艺。
3 T/CWAN0085—2022
表2.金刚石工具用铜基活性钎料化学成分
化学成分/wt.%
型号
杂质含量
Cu
Sn
Zn
Ti 9.0~11.0
Cr
Mn
BCu70SnX BCu75SnX BCu80SnX BCu85SnX BCu56MnX BCu61MnX BCu60MnX BCu58ZnX BCu63ZnX 注1：所有型号钎料中，Cd元素的最大含量（质量分数）为0.01%，Pb元素的最大含量（质量分数）为0.025%。 注2：其他每个未定义元素的最大含量（质量分数）为0.05%，未定义元素的总含量（质量分数）不应高于0.15%。
19.0~21.0 14.0~16.0 11.0~13.0
4.0~6.0
2.0~4.0 9.0~11.0 4.0~6.0
余量
≤0.05
33.0~35.0
5.0~7.0
9.0~11.0 4.0~6.0
31.0~33.0
6 包装、标志、验收和产品质量证明书
6.1包装 6.1.1铜基活性钎料应装入合适的包装袋或容器中，容器应耐腐蚀，并保证在正常条件下运输和贮存过程中不损坏。 6.1.2应保证钎料从生产之日起贮存12个月不变质。 6.1.3若需方对钎料的包装有特殊要求时，由供需双方协商确定。 6.2标志
钎料的标志按GB/T25775的规定。同时在每个钎料包装上应清楚地标示出以下信息： a）钎料的商品名称； b）符合本标准的钎料型号； c）钎料重量和尺寸； d）生产日期及批号； e）钎料制造商名称： f）适用的钎焊温度范围； g）健康和安全警告。 标签应由不被钎料内钎剂腐蚀的材料制造。
6.3验收
每批钎料按GB/T25778的相关规定进行验收。 6.4产品质量证明书
5 T/CWAN0085—2022
钎料制造商对每一批钎料，应根据实际检验结果出具产品质量证明书。当用户提出要求时，制造商应提供检验结果的副本，其他要求按GB/T25775的规定。 T/CWAN00852022
附录A （规范性）
铜基活性钎料润湿性检测方法
A.1范围
本试验方法适用于本标准规定的表1所列型号的铜基活性针料。
A.2方法原理
在真空环境或惰性气体保护下，将铜基活性钎料置于聚晶金刚石或石墨上加热熔化，静置冷却至室温后，采用适当仪器测量润湿铺展面积和润湿角用来表征铜基活性针料的润湿性能， A.3试验材料 A.3.1试验用基板
润湿铺展试验采用的基板为聚晶金刚石或石墨。 A.3.2基板的形状和尺寸
基板的形状和尺寸要求如图A.1所示。
I
符号 单位(mm)
3 40 3:40 符号
L
D
图A.1试验用基板的形状及尺寸示意图
A.3.3铜基活性钎料
试验用的铜基活性钎料要在试验前进行适当清理。铜基活性钎料的形状及用量没有特殊的规定，但在对比试验的情况下应保证钎料形状、钎料用量的一致性。 A.3.4保护气体
如采用保护气氛进行润湿铺展试验时，应使用高纯氩气作为保护气体，高纯氩气技术指标按GB/T 4842执行，保护气体的用量无特殊规定，但应保证铜基活性钎料在试验过程中不发生二次氧化。在对比试验的情况下，应保证保护气体用量的一致性。
可使用真空环境进行润湿铺展试验。 A.4试验装置 A.4.1推荐试验装置为真空电阻炉或管式电阻炉，示意图如图A.2所示。也可采用满足试验条件的其它
