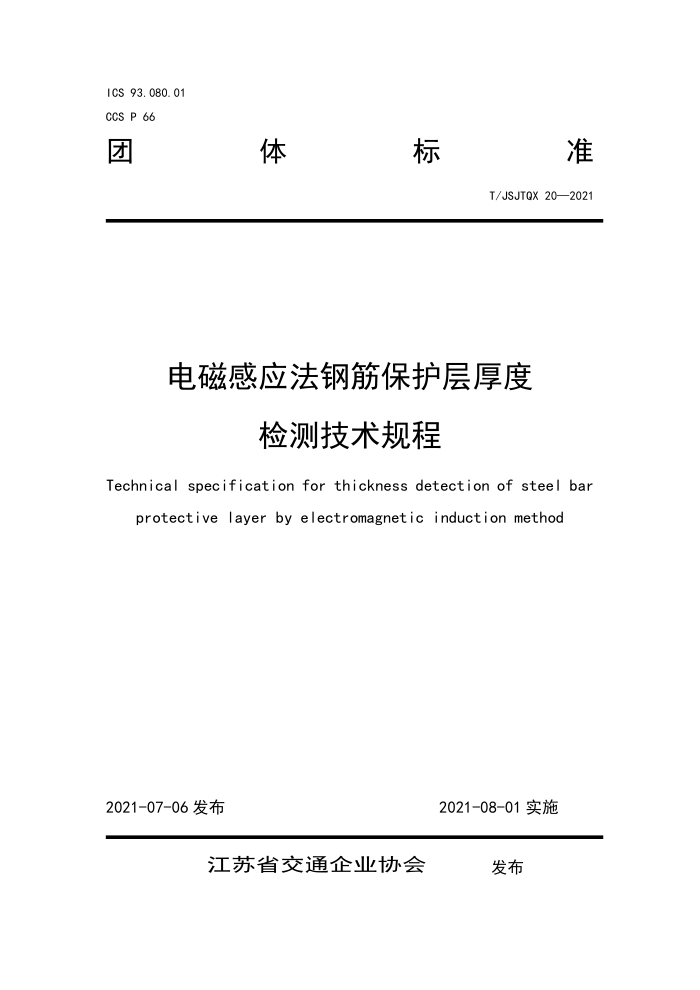

ICS 93.080.01 CCS P 66
准
团
体
标
T/JSJTQX20—2021
电磁感应法钢筋保护层厚度
检测技术规程
Technical specification for thickness detection of steel bar
protective layer by electromagnetic induction method
2021-08-01实施
2021-07-06发布
江苏省交通企业协会
发布 T/JSJTQX20-2021
目 次
目次前言范围 2规范性引用文件 3术语和定 4仪器的校准
I
4.1校准周期. 4.2测量系统分析. 4.3不确定度分析
5检测前的准备
5.1基本要求 5.2测区的布设与检测频率
6施测.
6.1确定钢筋布设情况. 6.2施测.
7检测结果修正
7.1用标准垫块进行综合修正 7.2用标准孔进行综合修正
8数据合格率判定 9检测记录表. 附录A（规资性） 仪器测量系统分析方法参考文献..
.5 T/JSJTQX20—2021
前言
本文件按照GB/T1.1-2020给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由江苏省交通企业协会提出并归口。 本文件起草单位：常州交通建设管理有限公司、天津五市政公路工程有限公司、江苏省交通技师学院、
南京工业大学、江苏兆信工程项目管理有限公司、扬州华建交通工程咨询监理有限公司、江苏润通项目管理有限公司。
本文件主要起草人：薛华、俞科峰、欧定福、顾江鸣、陈光林、王洪波、彭韦、雷松、汤勤、郑辉、 曹巍、郦辉忠、谢国春、郑步君、李瑞民、郭雨佶、冯秸根、李晓辉、王国华、吴国华、姜云、李建伟、 侯曙光、邢世玲、王磊、张玮、李岩、张占宇、曹妍、朱中文、王晖、曹小平、王芮文。
本文件由江苏省交通技师学院教授级高级讲师曹妍、研究员级高级工程师王芮文审定
II T/JSJTQX20-2021
电磁感应法钢筋保护层厚度检测技术规程
1范围
本文件规定了电磁感应法钢筋保护层厚度检测中仪器的校准、测量系统分析、检测前的准备、施测步骤、检测结果修正、数据处理以及保护层厚度对结构耐久性影响情况的判定等相关内容。
本文件适用于江苏省公路水运工程混凝土结构物构件的钢筋保护层厚度检测，
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T27411检测实验室中常用不确定度评定方法与表示 JGJ/T152混凝土中钢筋检测技术标准 JTGF80/1公路工程质量检验评定标准第一册土建工程
3术语和定义
下列术语和定义适用于本文件。
3. 1
验证装置经过计量校准的用于钢筋保护层厚度仪在使用前进行数据比对的装置。
3. 2
标准垫块用无磁性材料制作、厚度为定尺的用于在钢筋保护层厚度检测过程中增加厚度以提高检测准确性的
检验垫块。
4仪器的校准
4.1校准周期 4.1.1新仪器必须取得校准书后可用于构件的保护层检测工作。 4.1.2钢筋保护层厚度仪校准有效期可为一年。发生下列情况之一时，应对钢筋保护层厚度仪进行校准：
a)i 超过校准有效期限； b） 检测数据异常： c) 经过维修或更换主要零配件。
1
