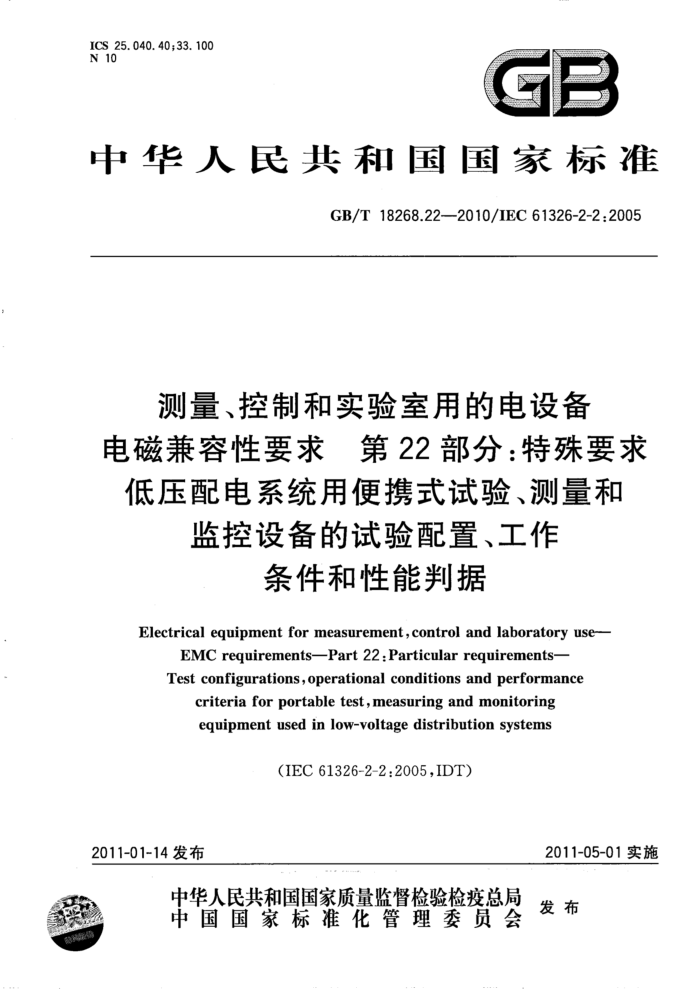

ICS25.040.4033.100 N 10
中华人民共和国国家标准
GB/T18268.22—-2010/IEC61326-2-2:2005
测量、控制和实验室用的电设备电磁兼容性要求第22部分：特殊要求低压配电系统用便携式试验、测量和
监控设备的试验配置、工作
条件和性能判据
Electrical equipment for measurement , control and laboratory use--
EMC requirements-Part 22 :Particular requirements- Test configurations, operational conditions and performance
criteria for portable test , measuring and monitoring equipment used in low-voltage distribution systems
(IEC 61326-2-2:2005,IDT)
2011-05-01实施
2011-01~14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T18268.22—2010/IEC61326-2-2:2005
前言
GB/T18268《测量、控制和实验室用的电设备电磁兼容性要求》系列标准包括以下部分：一第1部分：通用要求；
第21部分：特殊要求无电磁兼容防护场合用敏感性试验和测量设备的试验配置、工作条件和性能判据；一-第22部分：特殊要求低压配电系统用便携式试验、测量和监控设备的试验配置、工作条件和
性能判据；第23部分：特殊要求集成或远程信号调理变送器试验配置、工作条件和性能判据：第24部分：特殊要求符合IEC61557-8的绝缘监控装置和符合IEC61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据；
—一第25部分：特殊要求接口符合IEC61784-1，CP3/2的现场装置的试验配置，工作条件和性
能判据；第26部分：特殊要求体外诊断（IVD）医疗设备：第31部分：执行或准备执行有关安全功能（功能安全）的设备的抗扰度要求一般工业应用第32部分：执行或准备执行有关安全功能（功能安全）的设备的抗扰度要求规定电磁环境中的工业应用。
本部分是GB/T18268的第22部分。 本部分等同采用IEC61326-2-2：2005《测量、控制和实验室用的电设备电磁兼容性要求第2-2
部分：特殊要求低压配电系统用便携式试验、测量和监控设备的试验配置、工作条件和性能判据》（英文版)。
本部分等同翻译IEC61326-2-2：2005。 本部分在制定时按GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》和
GB/T20000.2一2001《标准化工作指南第2部分：采用国际标准的规则》的有关规定做了如下编辑性修改：
一删除了国际标准的前言： “IEC61326的本部分”改为GB/T18268的本部分”；一原引用文件的引导语按GB/T1.1一2000的规定改成规范性引用文件的引导语；用小数点“”代替作为小数点的逗号“，”。 规范性用文件引用了IEC61557所有11部分，其中IEC61557.1～IEC61557.5有等同采用的
国家标准GB/T18216.1～GB/T18216.7，但版本有所不同，而IEC61557.6～IEC61557.9则没有国家标准，为此本部分同时引用了这两套标准。
本部分采用的国际标准中，各章的附加内容均采用了特殊编号，如5.2.4.101、5.3.101、6.2.101 等，以示区别。鉴于本部分为等同采用国际标准，为与国际标准保持一致，本部分未作更改。
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本部分负责起草单位：上海工业自动化仪表研究所。 本部分参加起草单位：上海仪器仪表自控系统检验测试所、福建上润精密仪器有限公司。 本部分主要起草人：王英、翁海丰、李明华、戈剑、洪济晔。 本部分为首次发布。
I GB/T18268.22—2010/IEC61326-2-2:2005
测量、控制和实验室用的电设备电磁兼容性要求第22部分：特殊要求低压配电系统用便携式试验、测量和
监控设备的试验配置、工作
条件和性能判据
1范围
除了GB/T18268.1的要求外，GB/T18268的本部分更详细地规定了下列设备的试验配置、工作条件和性能判据：
一低压配电系统防护设施的试验、测量或监控设备：一由电池和（或）被测电路供电的设备：
便携式设备。 此类设备包括但不限于GB/T18216（或IEC61557)确定的电压检测器、万用表、绝缘电阻测试仪、
接地导通电阻测试仪、接地电阻测试仪、环路阻抗测试仪、“剩余电流保护装置测试仪”（RCD测试仪）和相序测试仪。
注：IEC61557-8和IEC61557-9所涉及设备的特殊电磁兼容要求见GB/T18268.24。 制造商应规定设备的预期使用环境，并从GB/T18268.1的规范中选择适用的试验等级。
2规范性引用文件
下列文件中的条款通过GB/T18268的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4365电工术语电磁兼容（GB/T4365—2003，IEC60050-161：1990，IDT) GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（GB/T17626.3-
2006,IEC61000-4-3:2002,IDT)
GB/T17626.6—2008电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000- 4-6.2006,IDT)
GB/T18216（所有部分）交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备
GB/T18268.1--2010测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 (IEC61326-1:2005,IDT)
IEC61557（所有部分）交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备 3术语和定义
GB/T18268.1和GB/T4365确立的术语和定义适用于本部分。
1 GB/T18268.22--2010/IEC61326-2-2:2005
4总则
GB/T18268.1一2010的第4章适用于本部分。 5电磁兼容试验方案 5.1总则
GB/T18268.1—2010的5.1适用于本部分。 5.2试验时受试设备的配置
GB/T18268.1一2010的5.2适用于本部分，并附加以下内容。 5.2.4.101试验和测量用的I/0端口
试验和测量端口应连接推荐的或随受试设备提供的测试导线。若未规定测试导线，应使用最具代表性的测试导线。测试导线应按图1在每种工作状态下的典型配置连接和布置。
如果推荐或随受试设备提供的测试导线每根长于1丑，应将导线捆扎起来，使试验或测量对象与受
试设备的（水平）距离为1m。
试验导线应距离试验台的水平边缘0.1m。
受试设备
测试对象
辅助设备
测试图
辅助设备
电磁钳
平面图
辅助设备
电磁钳
电磁针
辅助设备
受试设备
测试对象
均勾域
入射电磁场
图1便携式试验、测量和监控设备的试验配置（依据GB/T17626.3）
产生或监控测试对象信号的辅助设备应按图1所示通过GB/T17626.6-2008中图A.3所描述的
两个电磁钳和（或）更多的去耦网络进行连接。
测量电压时，应按图2所示将-一个1.000Q士100Q的电阻（测试对象）与一根测试导线串联。测量电流时，应按图3所示将一个100Q士10Q的电阻器（测试对象）与测试导线并联。
对于其他测量，测试对象应由制造商规定并列人试验报告。
2 GB/T18268.22—2010/1IEC61326-2-2.2005
测试对象
受试设备
去耦网络
辅助6 设备
0.1m
电磁钳
1m
去耦网络（如果需要的话）：例如，供电电源。
图2电压测量具体连接方法实例
测试对象
辅助设备
受试设备
去耦网络
0.1 m
电磁钳
1 m
去耦网络（如果需要）；，例如，供电电源。
b
图3电流测量具体连接方法实例
5.3试验时受试设备的工作条件
GB/T18268.1一2010的5.3适用于本部分，并附加以下内容。 5.3.101工作条件
试验和测量设备应设定在最敏感的范围或组合范围，除非已知其他范围在正常使用中产生最不利的抗扰度结果。多功能设备的每一种功能应分别测试。 5.4性能判据规范
GB/T18268.1一2010的5.4适用于本部分。 5.5试验描述
GB/T18268.1-2010的5.5适用于本部分。 6抗扰度要求 6.1试验条件
GB/T18268.1—2010的6.1适用于本部分。 6.2抗扰度试验要求
除以下列内容替换相关要求外，GB/T18268.1--2010的6.2适用于本部分。 6.2.101静电放电（ESD)
试验等级依照GB/T18268.1一2010的附录A，性能判据B。 静电放电应施加在外壳、受试设备的端子及耦合板上，但不应施加在屏蔽端口或电缆连接器的内部
插脚上例如：BNCC同轴电缆接插件）、超小D型连接器、IEEE488（GPIB）、RS232和IEEE1284-B（并行打印机端口)等］。 6.2..102..·射频电磁场
试验等级依照GB/T18268.1一2010的附录A从80MHz开始。如果设备外壳的最大尺寸小于 0.3m，应依照图1仅进行一个面的试验，并应记录在试验报告中。
3 GB/T18268.22—2010/IEC61326-2-2:2005
6.3偶然性方面
GB/T18268.12010的6.3适用于本部分。 6.4性能判据
除下列内容替换相关要求外，GB/T18268.1一2010的6.4适用于本部分。 6.4.1.101性能判据A
试验期间，在技术规范限值内性能正常，允许变化量超出用户手册提供的技术数据的最大基本误差。当被测值在满量程的50%和100%之间时，变化量应限于基本误差的5倍，但不得超过被测值土20%的范围。
发射要求
7
GB/T18268.1--2010的第7章适用于本部分。 8试验结果和试验报告
GB/T18268.1--2010的第8章适用于本部分。 9使用说明
GB/T18268.1---2010的第9章适用于本部分。 GB/T18268.222010/IEC61326-2-2.2005
参考文献
[1J IEEE 488,IEEE Standard For Higher Performance Protocol for the Standard Digital Inter- faceforProgrammableInstrumentation可编程仪器标准数字接口的高性能协议
[2] IEEE 1284,IEEE standard signalling method for a bi-directional parallel peripheral interface forpersonalcomputers双向并行外部接口的信号发送方法
