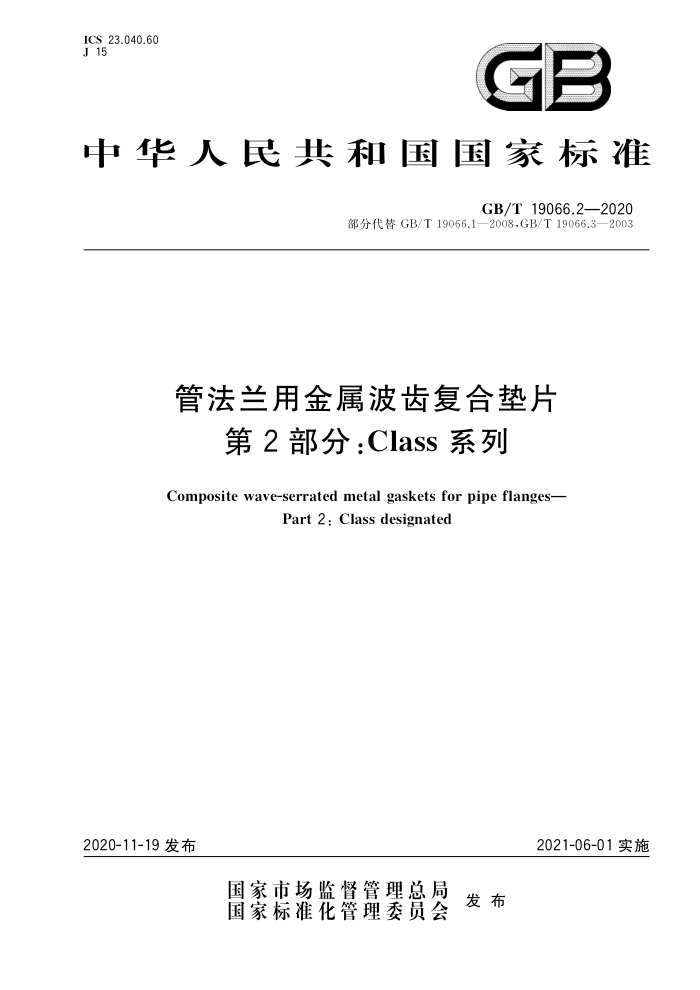

GB/T 19066.2-2020部分代替 GB/T 19066.1一2008，GB/T19066.3—2003
管法兰用金属波齿复合垫片第2部分∶Class系列
Composite wave-serrated metal gaskets for pipe flanges— Part 2: Class designated
2021-06-01 实施
2020-11-19 发布
前 言
GB/T 19066《管法兰用金属波齿复合垫片》分为两个部分∶
——第1部分∶PN 系列;
——第 2 部分∶Class系列。
本部分为 GB/T 19066 的第 2 部分。
本部分按照 GB/T 1.1—2009 给出的规则起草。
本部分部分代替 GB/T 19066.1—2008《柔性石墨金属波齿复合垫片 尺寸》和 GB/T 19066.3— 2003《柔性石墨金属波齿复合垫片 技术条件》，与 GB/T 19066.1—2008 和 GB/T 19066.3—2003 相比，主要技术变化如下∶
——垫片适用范围删除了PN 系列（见 GB/T 19066.1—2008 的第 1 章）;
——修改了Class 系列垫片尺寸（见第 4 章，GB/T 19066.1—2008 的第 3 章）;
——删除了PN 系列的垫片尺寸（见 GB/T19066.3—2003 的第 3 章）;
——增加部分常用金属骨架材料并对使用温度进行了规定，增加了覆盖层常用材料要求（见 5.1）;
——增加了金属骨架结构参数的推荐值内容，修订了金属骨架相关尺寸的极限偏差（见5.2，GB/T 19066.3—2003 的第 3 章）;
——修改了垫片工艺要求（见 5.2，GB/T 19066.3—2003 的第 3 章）;
——删除了带分程隔条的垫片要求（见 GB/T19066.3—2003 的 3.1.6）;
——修改了内外径、厚度尺寸极限偏差（见5.3，GB/T 19066.3—2003 的 3.1.5、3.2.3）;
——修改了性能指标和检验方法（见 5.4、第 6章，GB/T 19066.3—2003 的第 4章、第5 章）;
——增加了标记中有关覆盖层材料、颜色标识的规定（见第 8 章）。
本部分由中国机械工业联合会提出。
本部分由全国管路附件标准化技术委员会（SAC/TC 237）归口。
