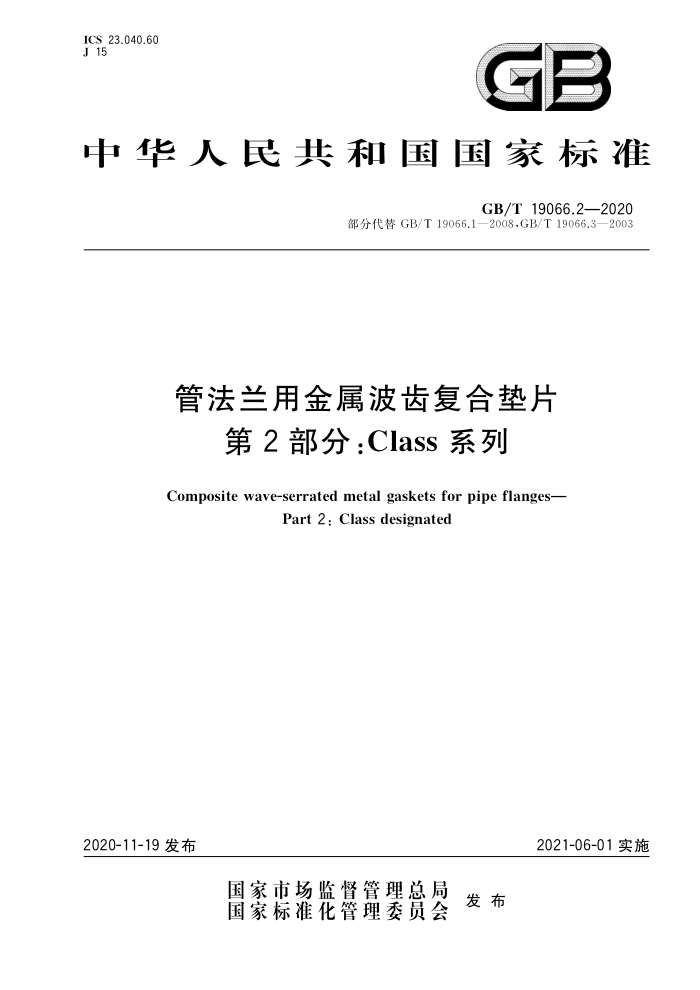

ICS23.040.60 J 15
GB
中华人民共和国国家标准
GB/T19066.2—2020
部分代替GB/T19066.1—2008,GB/T19066.3—2003
管法兰用金属波齿复合垫片
第 2 部分:Class 系列
Composite wave-serrated metal gaskets for pipe flanges-
Part 2: Class designated
2021-06-01实施
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T19066.2—2020
目 次
前言 1 范围
III
规范性引用文件型式与代号尺寸技术要求检验方法· 检验规则·. 标记、标志、包装、运输及贮存
2
3
4
5
X
6
10
11
7
11
8 GB/T19066.2—2020
前言
GB/T19066《管法兰用金属波齿复合垫片》分为两个部分：
第1部分：PN系列；第2部分：Class系列。
本部分为GB/T19066的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分部分代替GB/T19066.1—2008《柔性石墨金属波齿复合垫片尺寸》和GB/T19066.3-
2003《柔性石墨金属波齿复合垫片技术条件》，与GB/T19066.1一2008和GB/T19066.3一2003相比，主要技术变化如下：
垫片适用范围删除了PN系列（见GB/T19066.1一2008的第1章）；修改了Class系列垫片尺寸（见第4章，GB/T19066.1一2008的第3章）；删除了PN系列的垫片尺寸（见GB/T19066.3一2003的第3章）；增加部分常用金属骨架材料并对使用温度进行了规定，增加了覆盖层常用材料要求（见5.1）；增加了金属骨架结构参数的推荐值内容，修订了金属骨架相关尺寸的极限偏差（见5.2， GB/T19066.3—2003的第3章）；修改了垫片工艺要求（见5.2，GB/T19066.3一2003的第3章）；删除了带分程隔条的垫片要求（见GB/T19066.3一2003的3.1.6）；修改了内外径、厚度尺寸极限偏差（见5.3，GB/T19066.3一2003的3.1.5、3.2.3）；修改了性能指标和检验方法（见5.4、第6章，GB/T19066.3一2003的第4章、第5章）；增加了标记中有关覆盖层材料、颜色标识的规定（见第8章）。
本部分由中国机械工业联合会提出。 本部分由全国管路附件标准化技术委员会（SAC/TC237)归口。 本部分起草单位：广州市东山南方密封件有限公司、中机生产力促进中心、浙江国泰萧星密封材料
股份有限公司、华东理工大学、宁波天生密封件有限公司、无锡市锡西化机配件有限公司、无锡市舜柯石化通用件有限公司。
本部分主要起草人：昊树济、冯峰、昊益民、吴凯珺、章佳红、章兰珠、邱宽横、惠福明、朱肖平本部分所代替标准的历次版本发布情况为：
GB/T19066.1—2003.GB/T19066.1—2008; GB/T19066.2—2003;
一
GB/T19066.32003。
=
4 GB/T19066.2—2020
管法兰用金属波齿复合垫片
第2部分：Class系列
1范围
GB/T19066的本部分规定了Class标识的管法兰用金属波齿复合垫片（以下简称“波齿垫片”）的型式与代号，尺寸，技术要求，检验方法，检验规则，标记、标志、包装、运输及贮存。
本部分适用于公称压力为Class150～Class1500、公称尺寸为DN15～DN600（NPS%～24）的管法兰用金属波齿复合垫片。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2054 镍及镍合金板 GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 12385—2008 管法兰用垫片密封性能试验方法 GB/T12622—2008 管法兰用垫片压缩率及回弹率试验方法 JB/T 7758.2 柔性石墨板 技术条件
3 型式与代号
3.1型式 3.1.1基本型波齿垫片
基本型波齿垫片适用于样槽面和凹凸面法兰，其结构型式见图1。
Ds Dz
说明： D2 —一内径；
整体厚度；金属骨架；覆盖层。
T 1 2
外径：金属骨架厚度；
D:
图1 基本型波齿垫片
1 GB/T19066.2—2020
3.1.2带定位环型波齿垫片
带定位环型波齿垫片适用于平面和突面法兰，其结构型式见图2
D4 Ds D
说明： D. D: 外径； D: 定位环外径
Ti T 1 2
定位环厚度；整体厚度；金属骨架（连定位环）；覆盖层。
内径；
金属骨架厚度：
图2 带定位环型波齿垫片
3.1.3带定位耳型波齿垫片
带定位耳型波齿垫片适用于平面和突面法兰，其结构型式见图3
K D Dz
说明： D—内径; D:—-外径； —金属骨架厚度； T2—--定位耳厚度； T-整体厚度；
定位耳外缘尺寸；定位耳中心距（法兰螺栓孔中心圆直径）：定位耳孔径；金属骨架；覆盖层；定位耳。
A K T
1
定位耳宽度；
3
图3 带定位耳型波齿垫片
2 GB/T19066.2—2020
3.1.4 波齿垫片金属骨架
波齿垫片金属骨架结构及尺寸要求见图4。
R
p
说明： Ti - 定位环厚度； h
金属骨架厚度，1.5mm~4.0mm；
波齿深度，0.5mm~1.0mm；波（齿）距，2.0mm~5.0mm；
P R ——波齿圆弧半径，2mm~3.5mm。
图4 金属骨架结构
3.2 代号
波齿垫片的型式代号应符合表1的规定。
表 1 垫片型式与代号
代号 A1 A B c
垫片型式基本型带定位环型带定位耳型
适用的法兰密封面型式
槽面凹凸面平面，突面平面，突面
54
S2C
4 尺寸 4.1 基本型尺寸 4.1.1 样槽面法兰用基本型（A1型）波齿垫片的尺寸应符合表2的规定。
表 2 样槽面法兰用基本型（A1型）波齿垫片尺寸
单位为毫米
公称尺寸
垫片尺寸
Class300~Class1500
DN 15 20 25 32
NPS V W 1 1V
整体厚度T
外径D 36 44 52 64
内径D2"
25 33 37 47
2.5
3 GB/T 19066.2—2020
表2（续）
单位为毫米
公称尺寸
垫片尺寸
Class300~Class1 500
DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 D2仅为参考尺寸，具体数值由生产商在确保垫片性能满足使用要求情况下自行设计确定
NPS 1/ 2 2/ 3 4 5 6 8 10 12 14 16 18 20 24
整体厚度T
内径D2* 53 72 85 107 131 160 190 239 285 342 374 427 4.90 533 641
外径D 74 93 106 128 158 187 217 271 325 382 414 471 534 585 693
2.5
3.2
4. 5
4.1.2 2凹凸面法兰用基本型（A型）波齿垫片的尺寸应符合表3的规定
表3 凹凸面法兰用基本型（A型）波齿垫片尺寸
单位为毫米
公称尺寸 DN NPS 15
垫片尺寸
Class300
Class600~Class1500 Class300~Class1500
整体厚度T
外径D: 36 44 52 64.5 74 93 106 128 158.5 187
内径D2"
22 29 37 49.5 59 69 82 104 126.5 155
V W 1
22 29 1G37 49.5 59 69 82 104 126.5 155
20 25 32 1%
2.5
1V 2 2 V/2 3 4 L
40 50 65 80 100 125 4
3.2 GB/T19066.2—2020
表3（续）
单位为毫米
公称尺寸
垫片尺寸
Class600~Class1500 Class300~Class1500 内径D2*
Class300
整体厚度T
NPS 6 8 10 12 14 16 18 20 24
DN 150 200 250 300 350 400 450 500 600 “D2仅为参考尺寸，具体数值由生产商在确保垫片性能满足使用要求情况下自行设计确定
外径D: 217.0 270.5 324.5 381.5 413.5 470.5 534 585 692.5
177 230.5 284.5 333.5 365.5 422.5 470 521 628.5
185 238.5 292.5 341.5 373.5 430.5 486 537 636.5
3.2
4.5
4.2 带定位环型尺寸
平面、突面法兰用带定位环型（B型）波齿垫片的尺寸应符合表4的规定
表4 平面、突面管法兰用定位环型（B型）波齿垫片尺寸
单位为毫米
公称尺寸
垫片尺寸
D2*
D;
D,
DN NPS Class150~ Class600~ Class150~ Class600~ Class Class Class Class Class T T:
Class300 Class1500 Class300 Class1500 150 300 600 900 1500
33 44.5 50.5 50.5 60.5 60.5 40
15 V 20 A _25 1 36 36 46 32 134 45
23 30
23 30
33 40
54 64.5 64.5 67 67
46 63.5 71 71 75.5 75.5 60 73 80 80 85 85 68 82.5 92.5 92.5 94.5 94.5 88 102.5 109 109 139 139 100 121.5 127 127 161 161 122 134.5 146.5 146.5 164.5 170.5 150 172.5 178 190 202.5 206 180 194 213 237.5 244 250 212 219.5 248 262.5 285 278.5
45 53 64 76 98 118 148
60 68 88 100 122 150 180 212 265 318 376
2.5
40 1V 53 50
64
65 2% 76 80 3
≤(t0.5)
98
100 4 118 125 5 148 150 6 180 172 200 8 233
265 276.5 304 316.5 354.5 348.5 3.2 318 336 358 396.5 431 431.5 376 406 418.5 453.5 494.5 516.5
225 278 328
250 10 286 300 12 336
5
