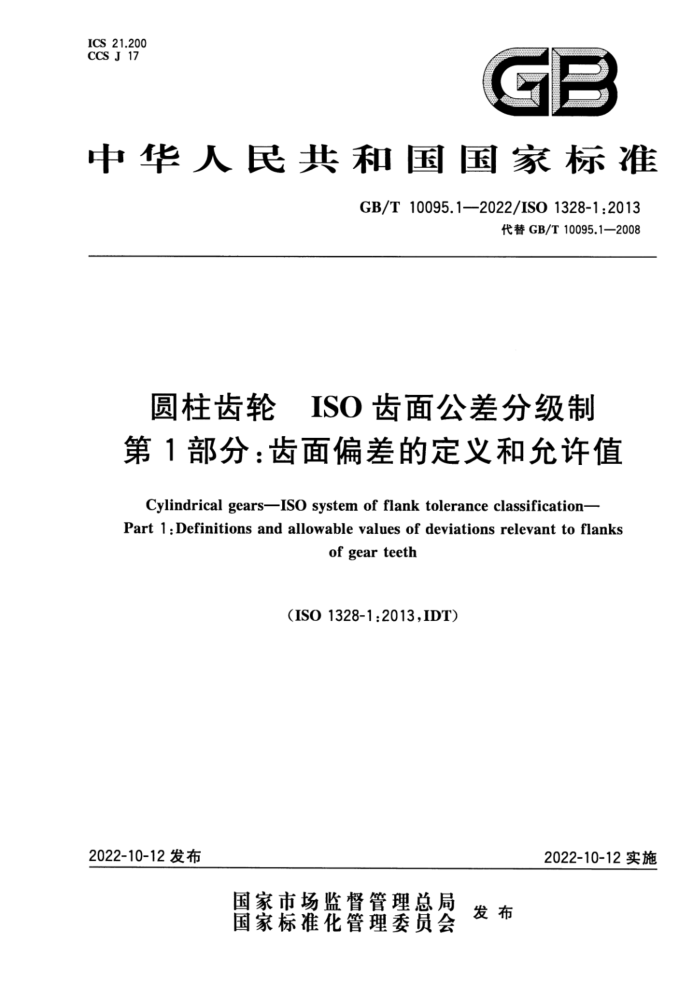

ICS 21.200 CCSJ17
GB
中华人民共和国国家标准
GB/T10095.1—2022/IS01328-1:2013
代替GB/T10095.1—2008
圆柱齿轮 ISO齿面公差分级制第1部分：齿面偏差的定义和允许值
Cylindricalgears-IsOsystemofflank toleranceclassification- Part 1:Definitions and allowable values of deviations relevant to flanks
ofgearteeth
(ISO 1328-1:2013,IDT)
2022-10-12实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T10095.1—2022/ISO1328-1:2013
目 次
前言引言 1范围 2 规范性引用文件 3术语、定义和符号· 3.1 基本术语和符号 3.2 通用参数 3.3 齿距偏差 3.4 齿廊偏差 3.5 螺旋线偏差 ISO齿面公差分级制的应用...
..
...
13
4
15
4.1 通则 4.2 需要验证的几何参数 4.3 检测仪器的认证和不确定性 4.4 单项偏差测量的注意事项 4.5 齿面公差要求的规范 4.6 验收及评定标准 4.7 数据展示，公差值
15 15 17 17 21 22 22 22 22 22 23 25 28 31 33 35 37 41 42
5
5.1 通则 5.2 公式的使用 5.3公差公式附录A（规范性） 分段公差评价附录B（规范性） 采用二阶分析法评价齿廊和螺旋线偏差附录C（资料性） 齿廊和螺旋线数据滤波附录D（资料性） 齿距累积偏差附录E（规范性) 径向跳动的允许值· 附录F（资料性） 单面啮合综合测量附录G（资料性） 相邻齿距差f。 参考文献 GB/T10095.1—2022/ISO1328-1:2013
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T10095《圆柱齿轮ISO齿面公差分级制》的第1部分。GB/T10095已经发布了以下部分：
第1部分：齿面偏差的定义和允许值；一第2部分：径向综合偏差与径向跳动的定义和允许值。 本文件代替GB/T10095.1一2008《圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允
许值》，与GB/T10095.1--2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了适用范围（见第1章，2008年版的第1章）； b）更改了确定齿面公差的公式（见5.3，2008年版的第6章）； c）增加了修形齿廊和螺旋线的分析方法（见附录A和附录B)； d）增加了径向跳动的允许值计算（见附录E)。 本文件等同采用ISO1328-1：2013《圆柱齿轮ISO齿面公差分级制第1部分：齿面偏差的定义
和允许值》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国齿轮标准化技术委员会（SAC/TC52)提出并归口。 本文件起草单位：郑州机械研究所有限公司、北京工业大学、宁波中大力德智能传动股份有限公司、
浙江双环传动机械股份有限公司、南京高精齿轮集团有限公司、西安法士特汽车传动有限公司、江苏国茂减速机股份有限公司、浙江丰立智能科技股份有限公司、深圳市兆威机电股份有限公司、浙江夏厦精密制造股份有限公司、河南科技大学、重庆大学、郑州天时海洋石油装备有限公司、哈尔滨精达测量仪器有限公司、湖南磐钻传动科技有限公司、东莞市星火齿轮有限公司、中铁工程服务有限公司。
本文件主要起草人：石照耀、王志刚、于渤、王伟、范瑞丽、岑国建、吴长鸿、汪正兵、严鉴铂、黄晓英、 李清、王友利、辛栋、谢桂平、王笑一、周广才、徐家科、敬代云、童爱军、寇植达、陈永洪、王建敏、周长江、 李海霞、纪谢茹、任继华、庄元顺、赵凤霞、徐珂。
本文件及其所代替文件的历次版本发布情况为： —1988年首次发布GB/T10095—1988； -—2001年第一次修订时分为部分出版，本文件对应GB/T10095.1一2001《渐开线圆柱齿轮精
度第1部分：轮齿同侧齿面偏差的定义和允许值》；2008年第二次修订；一本次为第三次修订。
I GB/T10095.1—2022/IS01328-1:2013
引言
GB/T10095《圆柱齿轮 ISO齿面公差分级制》在我国齿轮行业广泛使用，完善了我国的齿轮标准体系，促进了我国齿轮产品与国际接轨。
依据测量原理、测量装备和评价方法的不同，GB/T10095《圆柱齿轮 ISO齿面公差分级制》拟由两个部分构成：
—第1部分：齿面偏差的定义和允许值；一第2部分：双侧齿面径向综合偏差的定义和允许值。 本文件主要说明对于单个齿轮齿面的基本偏差（齿距偏差、齿廊偏差、螺旋线偏差和径向跳动)的各
个精度等级的公差计算方法；精度等级定为11级，从高到低为1级到11级；测量方法基于单个圆柱齿轮单侧齿面的坐标式测量，使用坐标类测量仪。
I GB/T10095.1—2022/ISO1328-1:2013
圆柱齿轮ISO齿面公差分级制第1部分：齿面偏差的定义和允许值
重要提示：强烈建议本文件的使用者均应非常熟悉ISO/TR10064-1所描述的方法和步骤。在本文件的限制范围内，不宜使用ISO/TR10064-1以外的技术。
警告：使用齿面公差等级来判定齿轮的性能，判定者应在特定工况条件下具有丰富的实践经验。本文件的使用者应注意，不应直接根据尚未装配（散件）齿轮的公差值来判断装配后齿轮的使用性能。
1范围
本文件规定了单个渐开线圆柱齿轮齿面的制造和合格判定的公差分级制，还规定了各项齿面公差的术语、齿面公差分级制的结构和允许值。
本文件提供了齿轮供需双方参考的公差值。按照公差值由小到大的顺序，定义了11个齿面公差等级，从1级到11级。5.3提供了公差值计算公式，应用范围如下：
—5z≤1000； 5mmd≤15000mm； -0.5mm≤m.≤70mm; 4mm≤b≤1200mm; --β≤45°。 其中：齿数；
z
d分度圆直径； ma—法向模数； 6 —1 齿宽（轴向）； —螺旋角。
β
本文件必需和可选的测量方法，见第4章。 本文件不包括齿轮设计。 本文件不涉及齿面纹理。关于齿面结构的其他信息，见ISO/TR10064-4。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO7o1齿轮几何要素代号（Internationalgearnotation-Symbolsforgeometricaldata）注：GB/T2821—2003齿轮几何要素代号（ISO701：1998，IDT) ISO1122-1齿轮术语和定义第1部分：几何学定义（VocabularyofgeartermsPart1：Defini-
tions related to geometry)
注：GB/T3374.1—20101）齿轮术语和定义第1部分：几何学定义（ISO1122-1：1998，IDT) 1)不含ISO1122-1：1998/Cor.1:1999和ISO1122-1:1998/Cor.2:2009。
1 GB/T10095.1—2022/ISO1328-1:2013
ISO1328-2 圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 (Cylindrical gears-ISO system of accuracy—Part 2:Definitions and allowable values of deviations rel- evant to radial composite deviations and runout information)
注：GB/T10095.2—2008圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值(ISO1328-2：
1997,IDT) ISO/TR10064-1检验实施规范第1部分：轮齿同侧齿面的检验（Codeof inspectionpractice
Part 1:Inspection of corresponding flanks of gear teeth)
注：GB/Z18620.1—2008圆柱齿轮检验实施规范第1部分：轮齿同侧齿面的检验（ISO/TR10064-1：1992，
IDT) ISO/TS16610-1产品几何技术规范（GPS） 滤波第1部分：概述和基本概念[Geometrical
product specifications(GPS)—Filtration—Part 1:Overview and basic concepts]
注：GB/Z26958.1-2011产品几何技术规范（GPS）滤波第1部分：概述和基本概念（ISO/TS16610-1：2006，
IDT) ISO16610-21产品几何技术规范（GPS） 滤波 第21部分：线性轮廊滤波器 高斯滤波器
[Geometrical product specifications(GPS)-Filtration-Part 21:Linearprofilefilters:Gaussianfilters]
注：GB/T26958.21—2020产品几何技术规范（GPS） 滤波第21部分：线性轮廊滤波器高斯滤波器
(ISO16610-21:2011,IDT) ISO21771齿轮渐开线圆柱齿轮和齿轮副概念和几何学（Gears一Cylindrical involute gears
and gear pairs-Concepts and geometry)
3术语、定义和符号
下列术语、定义和符号适用于本文件。 3.1 基本术语和符号
注1：关于齿轮几何术语的其他定义，见ISO701、ISO1122-1和ISO21771。 注2：本文件中的一些符号和术语可能与其他文件和国际标准中的符号和术语不相同。 注3：本文件使用的术语和符号分两个表按字母顺序排列。按术语的英文对应词字母顺序排列见表1，按符号的字
母顺序排列见表2。表1中的术语经文字整理后构成逻辑性的术语组。角标“T”应用于公差值符号。
表1按术语的英文对应词字母顺序排列的术语和符号
符号 d xe N. f. fur fu Caf C.. ds cp T
单位 mm
术语
有效齿项圆直径有效齿顶点(有效齿顶圆与啮合线的交点) 相邻齿距差相邻齿距差的公差任一相邻齿距差修根量（齿根）修缘量(齿顶）基圆直径接触斑点评价啮合线与基圆相切的点 2
μm μm μm μm μm mm GB/T10095.1—2022/IS01328-1:2013
表1按术语的英文对应词字母顺序排列的术语和符号（续）
术语
符号 Fp F, Fpr b A β F: Lp fe 入p figr fHp f ur Fgr ri g. L Ca.sas Lcaf.nu dμ Lam LCoa.nin L Caf.min m, 2 后 pam c Fps dct F. L. fu 入. ftar
单位 μm μm μm mm 一 () μm mm Am mm μm μm μm Aμm μm mm mm mm mm 一 mm mm mm
任一齿距累积偏差（任一分度偏差）齿距累积总偏差（总分度偏差）齿距（分度）累积总公差齿宽(轴向) 齿面公差等级螺旋角螺旋线总偏差螺旋线计值长度螺旋线形状偏差螺旋线形状滤波器截止波长螺旋线形状公差螺旋线倾斜偏差螺旋线倾斜公差螺旋线总公差任一径向测量距离啮合线长度最大修缘长度最大修根长度测量圆直径齿廊中部区域最小修缘长度最小修根长度法向模数齿数扇形区内齿距数测量圆上的端面齿距节点齿距跨度偏差齿廊控制圆直径齿廊总偏差齿廊计值长度齿廊形状偏差齿廊形状滤波器截止波长齿廊形状公差
- mm - μm mm μm mm μm mm μm
3 GB/T10095.1—2022/ISO1328-1:2013
表1 按术语的英文对应词字母顺序排列的术语和符号（续）
符号 fha f HaT F.t fu Fu d drf Lcaf F. Fpk FpakT Fi Fur fo fur fp fr fpr d nt N: hr d, dp Lcan s d. a wt
术语
单位 μm μm μm μm μm mm mm - μm μm μm μm μm μm μm μm μm μm mm - mm mm mm - mm mm ()
齿廊倾斜偏差齿廊倾斜公差齿廊总公差一齿径向综合偏差径向综合总偏差分度圆直径齿根成形圆直径修根区域径向跳动尺个齿距累积偏差瓦个齿距累积公差切向综合总偏差切向综合总公差一齿切向综合偏差一齿切向综合公差单个齿距偏差
任一单个齿距偏差单个齿距公差有效齿根圆直径有效齿根点（有效齿根圆与啮合线的交点）齿项倒角齿顶圆直径齿顶成形圆直径修缘区域齿厚节圆直径端面啮合角
·在ISO1328-2中给出。
表2按符号的字母顺序排列的符号和术语
术语
单位
符号 A b
齿面公差等级齿宽(轴向)
mm
