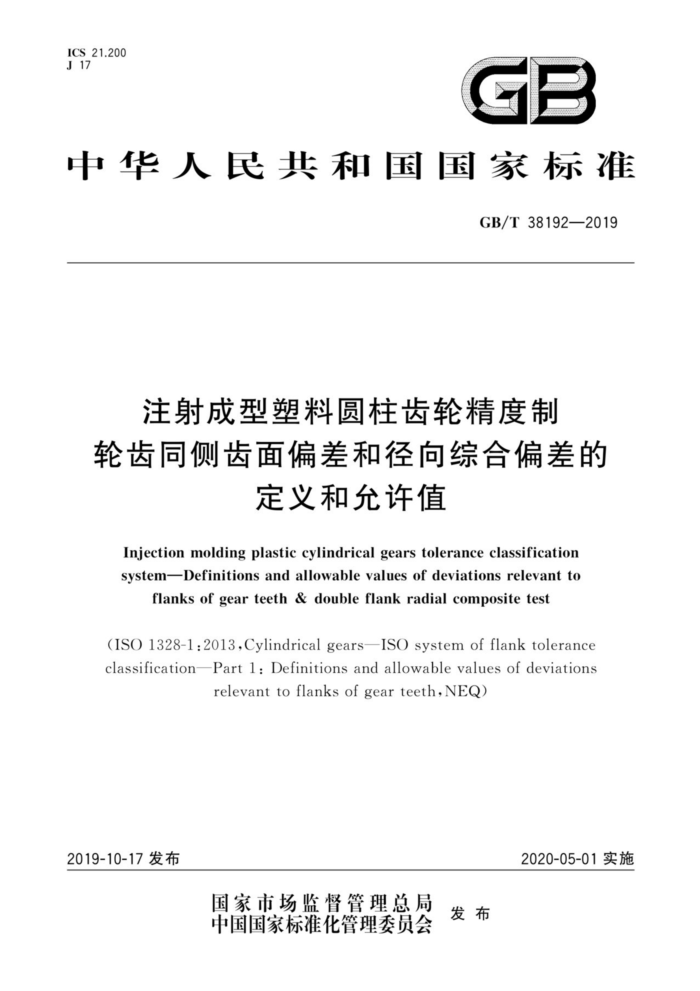

GB/T 38192—2019
注射成型塑料圆柱齿轮精度制轮齿同侧齿面偏差和径向综合偏差的定义和允许值
Injection molding plastic cylindrical gears tolerance classification system—Definitions and allowable values of deviations relevant to flanks of gear teeth & double flank radial composite test(ISO 1328-1:2013,Cylindrical gears—ISO system of flank tolerance classification—Part 1: Definitions and allowable values of deviations relevant to flanks of gear teeth,NEQ)
2020-05-01实施
2019-10-17发布
目 次
前言 …………………………………………………………………………………………………………1
1 范围 ……………………………………………………………………………………………………… 1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语、定义和符号………………………………………………………………………………………… 1
3.1 基本术语和符号 …………………………………………………………………………………… 1
3.2 通用参数 …………………………………………………………………………………………… 4
3.3 齿距偏差 …………………………………………………………………………………………… 4
3.4 齿廓偏差 ……………………………………………………………………………………………5
3.5 螺旋线偏差………………………………………………………………………………………… 8
3.6 径向综合偏差……………………………………………………………………………………… 9
4 齿轮精度制的应用…………………………………………………………………………………………10
前 言
本标准按照GB/T1.1—2009 给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本标准使用重新起草法参考ISO1328-1;2013《圆柱齿轮 齿面公差分级制 第1部分;齿面偏差的定义和允许值》编制，与ISO1328-1∶2013的一致性程度为非等效。
本标准由全国齿轮标准化技术委员会（SAC/TC52）提出并归口。
