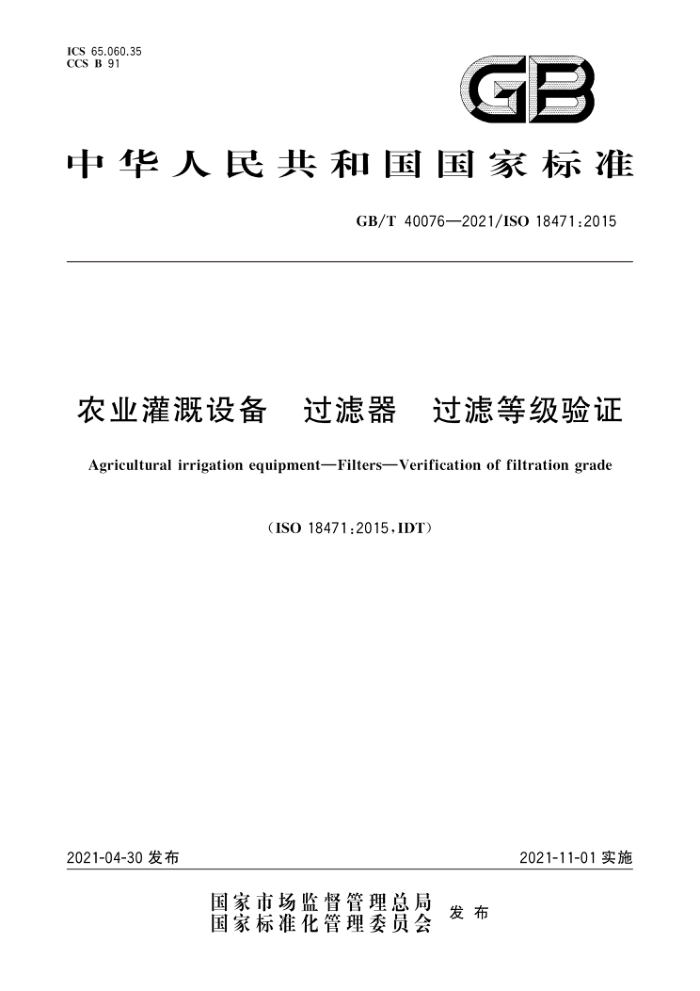

ICS 65.060.35 CCS B 91
GB
中华人民共和国国家标准
GB/T40076—2021/ISO18471:2015
农业灌溉设备 过滤器 过滤等级验证
Agricultural irrigation equipmentFiltersVerification of filtration grade
（ISO18471:2015,IDT)
2021-11-01实施
2021-04-30发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T40076—2021/IS018471:2015
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件使用翻译法等同采用ISO18471：2015《农业灌溉设备 过滤器 过滤等级验证》。 与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T18688—2012 2农业灌溉设备灌溉阀的压力损失试验方法（ISO9644：2008，IDT）本文件做了下列编辑性修改：
用"MPa"换算代替“bar”。 本文件由中国机械工业联合会提出。 本文件由全国农业机械标准化技术委员会（SAC/TC201)归口。 本文件起草单位：华维节水科技集团股份有限公司、中国农业机械化科学研究院、江苏大学流体机
械工程技术研究中心、泰安轻松表计有限公司、国家农机具质量监督检验中心、泰安市河湖管理保护服务中心
本文件主要起草人：吕名礼、张咸胜、侯晓冬、董云雷、侯永胜、赵丽伟、王洋、张中华、朱登平、 宋纯立。
1 GB/T40076—2021/IS018471:2015
农业灌溉设备 过滤器 过滤等级验证
1范围
本文件规定了农业灌溉系统中使用的过滤器过滤等级验证的试验方法，本文件适用于验证过滤器制造厂声明的特定过滤器的过滤等级，本试验方法利用堵塞流量计(CCM)装置将被试过滤器的过滤等级与试验过滤滤网的过滤等级进
行比较
注：本试验方法也可用于过滤器制造厂确定过滤器过滤等级。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用义
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO9644农业灌溉设备 灌溉阀的压力损失 试验方法（Agriculturalirrigationequipment Pressure losses in irrigation valvesTest method)
3术语和定义
下列术语和定义适用于本文件。
3.1
过滤等级 filtration grade 制造厂声明的数值。该数值表示过滤器中水通道的尺寸，与过滤器阻止颗粒的能力有关。 注：过滤器等级用微米(μm)表示。
3.2
堵塞流量计 cloggingcapacitymeter;CCM 用于测量以恒定流量流经标准过滤器滤网达到规定压力损失需要的时间的设备。
3.3
网孔宽度 aperture width 平纹编织方形网孔的金属丝滤网上两条相邻平行金属丝间的距离。
3.4
网目数 meshcount 金属丝编织网或金属筛网中单位长度上网孔的数量。 ［来源：ISO9045:1990,3.2.8]
3.5
流量 flowrate 单位时间内流经装置的水的体积。
3.6
压力损失 pressureloss 在一个系统或系统的一部分中两个规定点之间由于水流产生的压力差。
1 GB/T40076—2021/IS018471:2015
注：ISO80000-1中压力损失单位为帕(Pa)，千帕（kPa)。
4试验方法综述
使用相同试验滤网的两个堵塞流量计单元，均与水主管路相连，一个安装在被试过滤器的上游，另一个安装在被试过滤器的下游。
使流量为10L/min的水流经每个堵塞流量计滤网，记录每个堵塞流量计的各自滤网达到预先确定的压力损失（0.05MPa)需要的时间。
计算过滤器下游和上游堵塞流量计单元测量的两个时间段的比值。比值等于或大于5表明过滤器制造厂声明的过滤等级正确。
5堵塞流量计结构和操作方式
5.1结构
堵塞流量计装置由两个主要部分组成（见图1）。 5.1.1取样器（1)
取样器是堵塞流量计的一部分，用于测量试验用水的流量。取样器包括以下部分： -—滤网壳体（3），能够开启和关闭进行清理，并易于更换过滤滤网（4）； -一流量调节器（5），准确度士2%，能将流量限定在10L/min。
5.1.2控制单元(2)
控制单元包括下列测量装置：
压力表（9），准确度士1%，量程1MPa； -—数字或模拟式差压计（10），准确度士1%； -计数数字计时器（6），分辨率为0.01min，当压力达到预先确定值时能自动启动的优选； -—计时器启动开关（12)； -计时器重置按钮（11），设置计时器回零；一连接控制单元与取样器的管件（7和8）。测压孔的结构应符合ISO9644的规定
5.2操作方式
5.2.1在滤网壳体内插入一个与试验用滤网相同的“密封”滤网，但该滤网被薄塑料膜覆盖并密封。在进口施加（0.1+0.02）MPa压力。确定没有水从堵塞流量计出口渗出。 5.2.2用堵塞流量计试验滤网替换“密封”滤网，该滤网的过滤等级等于被试过滤器制造厂声明的过滤等级。 5.2.3按下计时器重置按钮设置计时器回零。 5.2.4开始试验，打开取样器的水流进口，并激活计时器启动开关
2 GB/T40076—2021/IS018471:2015
6
10
9
1
14
13
标引序号说明：
取样器； 2 控制单元；
压力表； 10 差压计； 11 计时器重置按钮； 12- 计时器启动开关； 13- 水流出口；
9
1
滤网壳体；过滤滤网；流量调节器；
3
S
2
6 计数数字计时器； 7 压力管件； 8 压力管件；
水流进口；
14 15 低压； 16 高压。
图1堵塞流量计结构示意图
堵塞流量计试验滤网特性
6
在堵塞流量计中使用的滤网应用316不锈钢制造并具有表1规定特性的平纹编织的方形网孔。
3 GB/T40076—2021/ISO18471:2015
表1 堵塞流量计试验过滤器滤网特性
网孔宽度 μm
网目数网孔数/in 250 200 140 120 100 120 105 94 88 62 50
金属丝直径
mm 0.04 0.05 0.08 0.09 0.11 0.065 0.076 0.09 0.09 0.16 0.20
60 80 100 120 140 150 165 180 200 250 300
在网孔宽度和网目数值之间不一致的情况下，网孔宽度优先
7 测量准确度
一压力测量准确度应为土1%；一压力损失测量准确度应为1%，使用差压计测量；
流量测量准确度应为士2%；试验开始时（见9.2），试验流量相对要求流量的偏离不应大于土2%；在试验系统中两个堵塞流量计装置之间流量的差值不应大于4%。
-
8 试验系统布置
按图2准备试验系统。
