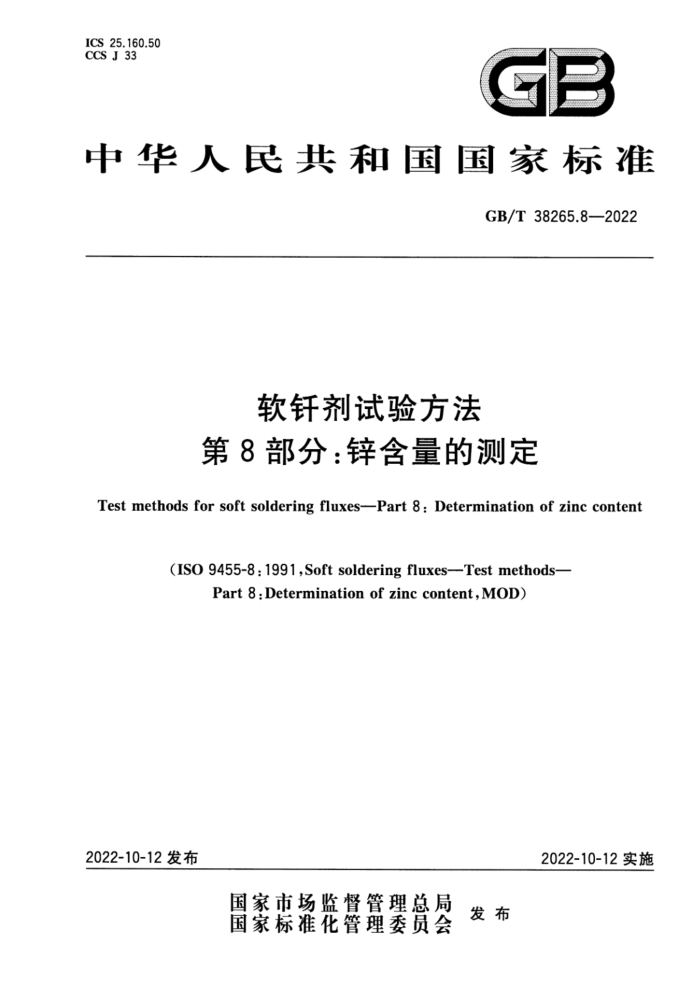

ICS25.160.50 CCS J 33
GB
中华人民共和国国家标准
GB/T38265.8—2022
软钎剂试验方法第8部分：锌含量的测定
Test methods for soft soldering fluxes-Part 8: Determination of zinc content
(ISO 9455-8 : 1991,Soft soldering fluxes--Test methods-
Part8:Determinationofzinccontent,MOD)
2022-10-12实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T38265.8—2022
目 次
前言引言 1
川 IV
范围 2 规范性引用文件
术语和定义 4 原理 5
3
试剂 6 仪器设备
试验步骤试验数据处理
7 0
9 精密度
:
试验报告附录A（资料性） 本文件与ISO9455-8：1991结构编号对照情况参考文献
10 GB/T38265.8—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T38265《软钎剂试验方法》的第8部分。GB/T38265已经发布了以下部分：
-第1部分：不挥发物质含量的测定重量法；一-第2部分：不挥发物质含量的测定沸点法；
第3部分：酸值的测定电位滴定法和目视滴定法；第5部分：铜镜试验；
第6部分：卤化物(不包括氟化物)含量的测定；
第8部分：锌含量的测定；第9部分：氨含量的测定；第10部分：软钎剂润湿性能铺展试验方法； —第11部分：钎剂残留物的可溶性；
第13部分：钎剂溅散性的测定；第14部分：钎剂残留物胶粘性的评价；第15部分：铜腐蚀试验；
第16部分：软钎剂润湿性能润湿平衡法；一第17部分：钎剂残留物的表面绝缘电阻梳刷试验和电化学迁移试验。 本文件修改采用ISO9455-8：1991《软钎剂试验方法第8部分：锌含量的测定》。 本文件与ISO9455-8：1991相比，在结构上有较多调整，两个文件之间的结构编号变化对照一览表
见附录A。
本文件与ISO9455-8：1991的技术性差异及其原因如下：
增加引用了GB/T15347（见5.1)，以适应我国的技术条件、增加可操作性；一—增加引用了GB/T658（见5.2)，以适应我国的技术条件、增加可操作性；一更改了试剂“盐酸”“氨水”的密度值（见5.3、5.4），以适应我国的技术条件；一增加了仪器设备中“实验室分析天平”的要求（见6.1)，便于本文件的应用；
-增加引用了GB/T6379.2（见第9章），以适应我国的技术条件，增加可操作性；本文件做了下列编辑性改动：
-
为与现有标准协调，将标准名称修改为《软钎剂试验方法第8部分：锌含量的测定》。 -用资料性引用的GB/T15829代替了ISO9454-1并移至参考文献（见第1章和参考文献），以适应我国的技术条件，符合标准编写要求。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国焊接标准化技术委员会（SAC/TC55)提出并归口。 本文件起草单位：东华理工大学、哈尔滨焊接研究院有限公司、深圳市唯特偶新材料股份有限公司、
绍兴市天龙锡材有限公司、浙江亚通焊材有限公司、厦门市及时雨焊料有限公司、郑州机械研究所有限公司、哈尔滨工业大学。
本文件主要起草人：罗建强、何鹏、李维俊、董建光、张玲玲、王少华、程亚芳、吕晓春、孙晓梅、宋北。
Ⅲ GB/T38265.8—2022
引言
软钎剂作为软钎焊过程中的关键配套组合材料，其对软钎焊接头的质量具有决定性的影响，我国正在实施的强基工程、国家科技重大专项“核心电子器件、高端通用芯片及基础软件产品专项”和“超大规模集成电路制造装备与成套工艺专项”中的核心电子器件、高端芯片及集成电路成套工艺等技术研发中，软舒剂是关键的基础材料，其质量性能评价的试验方法标准制定具有重要意义。
我国从1988年起已陆续颁布实施了GB/T3131《锡铅钎料》、GB/T20422《软钎剂分类与性能要求》、GB/T15829《无铅钎料》以及GB/T28770《软钎料试验方法》等配套实施的标准，软钎剂作为软钎料中的重要组成，不仅对钎料的可焊性、工艺性有重要影响，同时对环境、对焊点的可靠性以及应用也非常关键。GB/T38265《软钎剂试验方法》是软钎剂的通用性试验方法标准，拟由以下部分构成
第1部分：不挥发物质含量的测定重量法。目的在宇规定采用重量法测定软针剂中不挥发物含量的试验方法。 第2部分：不挥发物质含量的测定沸点法。目的在于规定采用沸点法测定软钎剂中不挥发物含量的试验方法。
一第3部分：酸值的测定电位滴定法和目视滴定法。自的在于规定采用电位滴定法和目视满
定法测定软钎剂中酸值的试验方法。 - 第5部分：铜镜试验。目的在于规定采用铜镜试验评价软针剂对铜侵蚀性的试验方法。
第6部分：卤化物（不包括氟化物)含量的测定。目的在于规定采用三种定量方法测定软钎剂中离子卤化物含量和一种定性方法分析软钎剂中是否存在离子卤化物的试验方法。 第8部分：锌含量的测定。目的在于规定采用EDTA滴定法测定软钎剂中锌含量的试验
-
方法。 第9部分：氨含量的测定。目的在于规定采用蒸馏法测定软钎剂中氨含量的试验方法。 一第10部分：软钎剂润湿性能铺展试验方法。目的在于规定采用铺展法评价软钎剂润湿性能
的试验方法。 第11部分：钎剂残留物的可溶性。目的在于规定采用定性方法评价软钎剂残留物在选定溶剂中可溶性的试验方法。 第13部分：钎剂溅散性的测定。目的在于规定评价软钎剂在钢试件上溅散性的试验方法。
一第14部分：钎剂残留物胶粘性的评价。目的在于规定采用白垩粉评价软针剂钎焊后残留物的
胶粘性的试验方法。 一第15部分：铜腐蚀试验。目的在于规定采用铜腐蚀试验在可控环境条件下定性评价铜板表面软钎剂残留物的腐蚀性的试验方法。
一第16部分：软钎剂润湿性能润湿平衡法。目的在于规定采用润湿平衡法评价软钎剂润湿性
能的试验方法第17部分：钎剂残留物的表面绝缘电阻梳刷试验和电化学迁移试验。目的在于规定采用表面绝缘电阻梳刷试验和电化学迁移试验评价软钎焊后的试件表面钎剂残留物的腐蚀性的试验方法。
本文件规定了软钎剂中测定锌含量的方法，此方法具有操作简单、适用性强、结果准确可靠等优点，目前已成为软钎剂产品中一种重要的检测手段。
IV GB/T38265.8—2022
软钎剂试验方法第8部分：锌含量的测定
1范围
本文件规定了软钎剂中锌含量的测定方法，包括原理、试剂、仪器设备、试验步骤、试验数据处理、精密度、试验报告等。
本文件适用于GB/T15829中定义的类型3且锌含量（以氯化锌计)约为25%的水溶性软钎剂。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T658化学试剂氯化铵（GB/T6582006，ISO6353-2：1983，NEQ） GB/T6379.2测量方法与结果的准确度（正确度与精密度）第2部分：确定标准测量方法重复
性与再现性的基本方法（GB/T6379.2-2004，ISO5725-2：1994，IDT)
GB/T15347化学试剂L（+）-抗坏血酸（GB/T15347-2015，ISO6353-3：1987,NEQ）
3术语和定义
本文件没有需要界定的术语和定义。
4原理
将氯化铵加入含有硫酸的软钎剂水溶液中，通过加人氨水使溶液呈碱性，铁元素以氢氧化物形式沉淀分离。采用EDTA滴定法测定软钎剂中的锌含量。
5试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水。 5.1抗坏血酸
符合GB/T15347的要求。 5.2 ：氯化铵（NHCI)
符合GB/T658的要求。 5.3盐酸
密度为1.19g/mL。
1 GB/T 38265.8—2022
1.363V
×100%
w=
...(1)
d
式中： V——滴定时所用EDTA溶液的体积，单位为毫升（mL）； d一20℃条件下，采用比重计测定软钎剂的密度，单位为克每毫升（g/mL）。 注：如果试验采用了固态软钎剂或不同的试样体积[见7.1a)]，则可能调整计算公式。
9 精密度
锌含量（以氯化锌计)为17%～28%（质量分数）的3种软钎剂在4个实验室间进行对比试验。按照GB/T6379.2计算结果的重复性和再现性，精密度试验数据见表1。
表1精密度
参数 Sw SL r R
锌含量为17%～28%（质量分数)的软钎剂
0.24 0.30 0.66 0.84
注：5、表示实验室内的标准差；SL表示实验室间的标准差；r表示重复性；R表示再现性。
10 试验报告
试验报告中应包含下列信息： a) 软钎剂试样的标识； b) 本文件编号； c) 获得的试验结果； d) 在测定过程中的异常现象； e) 本文件未描述的操作细节或其他可选操作； f) 试验日期。
3 ICS25.160.50 CCS J 33
