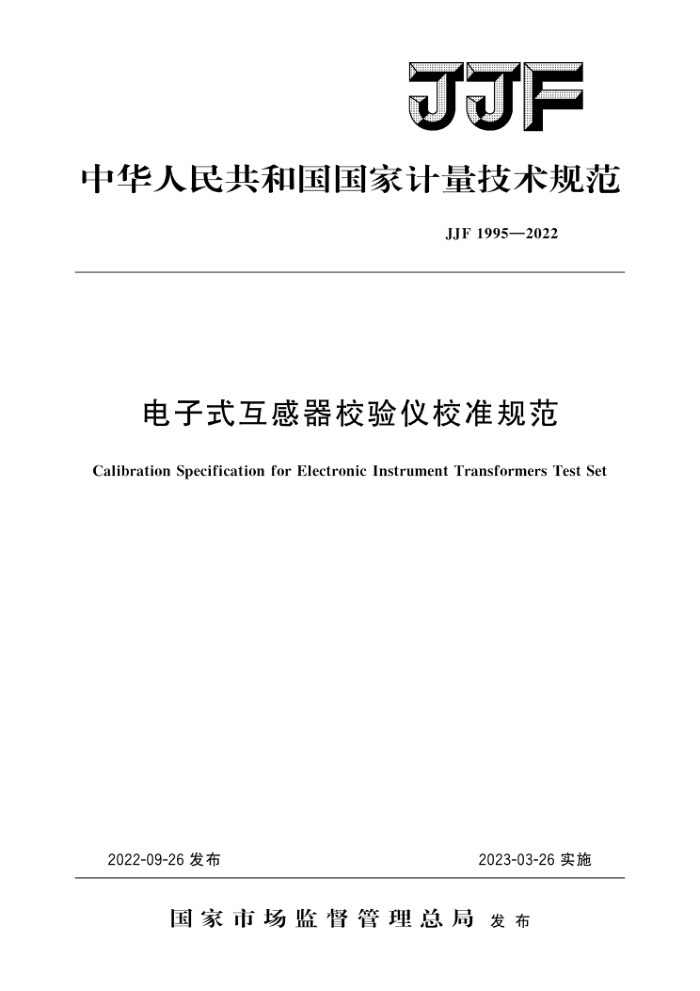

JJF
中华人民共和国国家计量技术规范
JJF1995—2022
电子式互感器校验仪校准规范
Calibration Specification for Electronic Instrument Transformers Test Se
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1995—2022
电子式互感器校验仪
校准规范
JJF1995—2022
Calibration Specification forElectronic
Instrument TransformersTest Set
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
国网湖北省电力有限公司电力科学研究院
上海市计量测试技术研究院
参加起草单位：广东电科院能源技术公司
国网江苏电力有限公司电力科学研究院
武汉磐电科技股份有限公司
国网陕西电力有限公司电力科学研究院
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1995—2022
本规范主要起草人：
胡浩亮（国家高电压计量站）雷鸣（国网湖北省电力有限公司电力科学研究院）潘洋 (上海市计量测试技术研究院)
参加起草人：
林国营（广东电科院能源技术公司）李志新（国网江苏电力有限公司电力科学研究院）孙军 (武汉磐电科技股份有限公司) 任伟（国网陕西电力有限公司电力科学研究院） JJF1995—2022
目
录
引言
(IⅡ) (1) (1) (1) (2) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (10) (10) (11) (14) (18) (22)
范围 2 引用文件. 3
1
术语和计量单位概述·
4
5 计量特性· 5.1 比值差示值误差和相位差示值误差 5.2 对时误差示值误差： 5. 3 采样值报文发送时间间隔离散值示值误差.. 5. 4 测量重复性： 5. 5 短时稳定性·
校准条件。 6.1 环境条件 6.2 测量标准及其他设备· 7 校准项目和校准方法： 7. 1 校准项目 7. 2 校准前的准备工作 7. 3 校准方法
6
校准结果 9 复校时间间隔附录A 微差模块典型构建方案附录B 比值差示值误差和相位差示值误差测量不确定度评定附录 C 校准原始记录格式附录D 校准证书内页格式
- JJF1995—2022
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1995—2022
电子式互感器校验仪校准规范
1范围
本规范适用于额定频率为50Hz的电子式互感器校验仪（以下简称校验仪）的校准。 2引用文件
本规范引用了下列文件： JJF1617一2016电子式互感器校准规范 GB/T20840.7一2007互感器第7部分：电子式电压互感器 GB/T20840.8一2007互感器第8部分：电子式电流互感器 DL/T860.92电力自动化通信网络和系统第9-2部分：特定通信服务映射
（SCSM）一基于ISO/IEC8802-3的采样值
DL/T1943一2018合并单元现场检验规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JJF1617—2016、GB/T20840.7—2007、GB/T20840.8—2007界定的以及以下术语和定义适用于本规范。 3.1电子式互感器electronicinstrumenttransformer
一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用以传输正比于被测量的量，供给测量仪器、仪表和继电保护或控制装置。在数字接口的情况下，一组电子式互感器共用一台合并单元完成此功能。
[GB/T20840.8—2007，3.1.1
3.2电子式互感器校验仪electronicinstrumenttransformertestset
对电子式互感器进行误差测量的装置。 3.3电子式互感器校验仪校准系统calibrationsystemofelectronicinstrumenttrans- former test set
用于校准校验仪示值误差的装置或系统，可以是一套装置也可以是由分立器件组成的系统，通常包括微差模块、同步信号延时模块、报文生成模块等。 3.4外同步方式externalsynchronizationmode
利用外部同步信号，使用采样序号实现采样值同步的方式。 [DL/T1943—2018，3.1]
3.5额定延时同步方式rateddelaysynchronizationmode
无需外部同步信号，利用延时补偿方式实现采样值同步的方式。
1 JJF1995—2022
［DL/T1943—2018，3.2]
3.6比值差示值误差indicationerrorofratiodifference
校验仪校准过程中，被校校验仪显示的比值差与对应输入的比值差标准值（参考值）之间的差值。被校校验仪的比值差示值误差按公式（1）计算。
(1)
△f=ffo
式中： Af—一被校校验仪的比值差示值误差，%； f——被校校验仪的比值差示值，%； f。——对应输人的比值差标准值（参考值），%。
3.7相位差示值误差indicationerrorofphaseerror
校验仪校准过程中，被校校验仪显示的相位差与对应输入的相位差标准值（参考值）之间的差值。被校校验仪的相位差示值误差按公式（2）计算。
(2)
=0-0
式中： △一一被校校验仪的相位差示值误差，（'）；一被校校验仪的相位差示值，（"）； 。一一对应输入的相位差标准值（参考值），（'）。
3.8对时误差示值误差indicationerroroftimingerror
校验仪校准过程中，被校校验仪显示的对时误差与对应输人的对时误差标准值（参考值）之间的差值。被校校验仪的对时误差示值误差按公式（3）计算。
△T=T-To
(3)
式中： △T——被校校验仪的对时误差示值误差，us; T，被校校验仪的对时误差示值，uS; T。一对应输人的对时误差标准值（参考值），uS。
3.9采样值报文发送时间间隔离散值示值误差indicationerrorofsamplingvalu message sending time interval discrete value
校验仪校准过程中，被校校验仪显示的采样值报文发送时间间隔离散值与对应输人的采样值报文发送时间间隔离散值标准值（参考值）之间的差值。被校校验仪的采样值报文发送时间间隔离散值示值误差按公式（4）计算。
(4)
△t=t.-to
式中： △t——被校校验仪的采样值报文发送时间间隔离散值示值误差，us； t. 被校校验仪的采样值报文发送时间间隔离散值示值，uS；
对应输人的采样值报文发送时间间隔离散值标准值（参考值），μS。
to
4概述
校验仪由标准通道、被测通道及同步信号通道构成，校验仪结构原理图见图1。标
2 JJF1995—2022
准通道对标准电压（电流）互感器输出的模拟信号进行采样；被测通道分为数字量与模拟量两种输入形式，被测通道对数字（模拟）信号进行解析（采样）：同步信号通道用于同步信号的输人与输出。校验仪分别将标准通道与被测通道的信号序列折算为一次信号序列，通过计算得到被测电子式互感器的比值差和相位差。校验仪也可开展对时误差及采样值报文发送时间间隔离散值的测量。
O x 0
标准电压输入
标准通道被测通道同步信号通道
To o Ix O
标准电流输入
TV O D 0
校验仪
被测电压输入
网络信号输入 FL/RJO
TX O RX O
同步时钟信号
PE 9
图1 校验仪结构原理图
a、x一标准电压输人端子；Io、Ix一标准电流输入端子；TV、D一被测模拟量电压信号输人端子；
FL一光纤接口：RJ一网线接口：TX、RX一同步信号输出、输入端子
5计量特性
5.1 比值差示值误差和相位差示值误差
校验仪电流、电压通道在额定频率下的比值差示值误差和相位差示值误差一般不超过表1、表2所列误差限值。校验仪在外同步方式和额定延时方式下误差一般不超过表1、表2所列误差限值。
表1 电流通道误差限值
1
额定电流百分数/% 比值差示值误差/% 相位差示值误差／（'）
5 ±0.05 ±2
20 ±0.05 ±2
100 ±0.05 ±2
120 ±0.05 ±2
±0.10 ±4
表2 电压通道误差限值
额定电压百分数/% 比值差示值误差/% 相位差示值误差／（"）
80 ±0. 05 ±2
100 ±0.05 ±2
120 ±0.05 ±2
3
