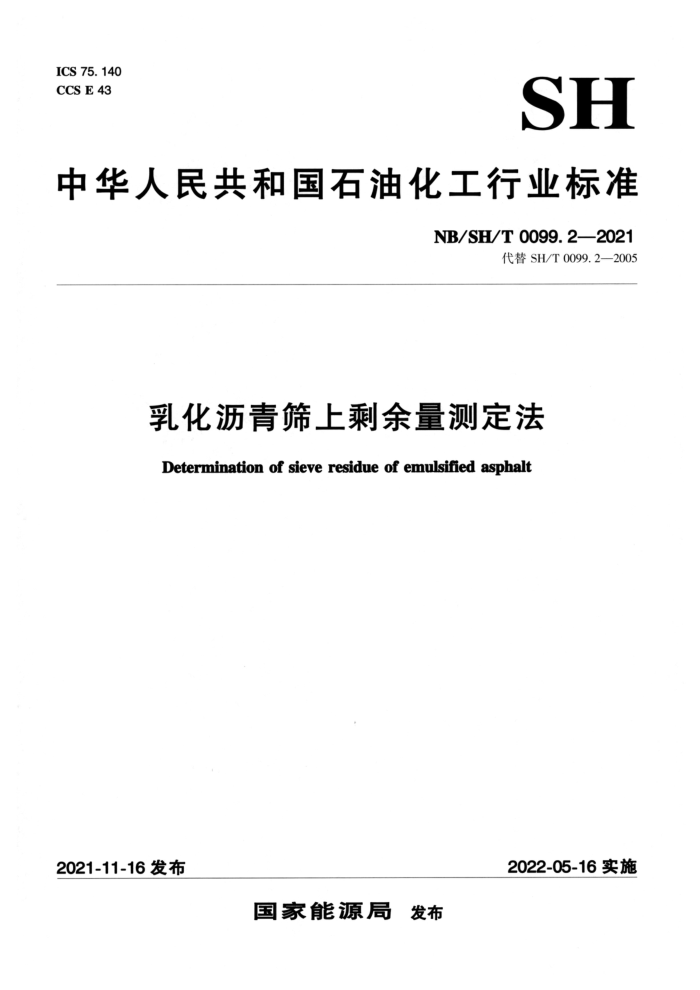

ICS 75. 140 CCS E 43
SH
中华人民共和国石油化工行业标准
NB/SH/T 0099.2—2021
代替 SH/T 0099.2—2005
乳化沥青筛上剩余量测定法 Determination of sieve residue of emulsified asphalt
2022-05-16实施
2021-11-16发布
国家能源局 发布 NB/SH/T0099.2—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规
定起草。
本文件代替SH/T0099.2—2005《乳化沥青筛上剩余量测定法》。与SH/T0099.2—2005相比，除结构高速和编辑性改动外，主要技术变化如下：
a）将SH/T0099.2一2005中1.3的安全警示写到警示中（见警示）； b）“本文件适用于测定乳化沥青通过孔径为1.18mm的筛网过滤后的筛上剩余物含量。”修改为
“本文件适用于测定乳化沥青通过孔径为850μm的筛网过滤后的筛上剩余物含量”（见1）；
c）增加了“规范性引用文件”和“术语和定义”两章（见2和3）； d）依据“CB/T5329试验筛与筛分试验术语”规范了筛子的称谓，标准筛统一修改为“试验
筛”；增加了“符合GB/T6003.1的金属丝编织网试验筛，筛网孔径850μm，筛框Φ75mm”，筛网孔径由1.18mm修改为850μm（见5.1）；
e）2%油酸钠溶液及其配制方法修改为1%非离子表面活性剂（推荐王基酚聚氧乙烯醚）溶液及其配制方法，取消注的内容（见5.3）；
f）仪器和材料中增加了蒸馏水或去离子水、1000mL烧杯、干燥器、水浴（见5.4、5.7、5.8、 5.9) ;
g）“最大称量2000g，感量1g和最大称量500g，感量0.1g的天平各一台”修改为“天平：最大称量2000g，精确到0.1g，或者满足量程范围和精度要求的其他天平”（见5.5）；
h）“烘箱：控温105℃±1.0℃”修改为“烘箱：可以控温50℃±3℃、110℃±5℃”（见5.6）； i）增加了“6试样准备”（见6)； i）“筛上剩余量试验一般在室温下进行，黏度较大室温下无法试验的乳化沥青可将试验温度升至
50℃±3℃。加热乳化沥青时，应放在密闭的容器里，置于烘箱或水浴中，取出后搅拌均匀。”修改为 “筛上剩余量试验一般在室温下进行。对于室温下稠度较大、过筛困难的试样宜在水浴或烘箱中加热到 50℃±3℃试验。加热乳化沥青时，应注意容器通大气释放压力，取出后搅拌均匀。”（见7.1）；
k）“称取标准筛和盘的质量”修改为“称取试验筛和底盘的总质量记为m1，精确到0.1g”（见 7.2) ;
1）“称取1000g乳化沥青试样，称准至1g，”修改为“用烧杯称取1000g±1g充分搅拌均匀的乳化沥青试样记为m，精确到0.1g”（见7.3）；
m）“用2%油酸钠溶液润湿金属网”修改为“用1%非离子表面活性剂溶液润湿筛网”，加了注的内容（见7.4）；
n）“用2%油酸钠溶液洗涤容器和筛上剩余物，直至洗液清洁”修改为“用蒸馏水或去离子水多次洗涤烧杯，洗涤液冲洗筛网和筛上剩余物，直至滤液变清澈”（见7.6）；
0）“在105℃的干燥箱中放置2h”修改为“在110℃±5℃的烘箱中放置2h”（见7.7）； p）增加“筛上剩余量质量分数>0.1%的精密度暂未规定”（见9.3）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国石油化工集团有限公司提出。 本文件由全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会（SAC/TC280/SC4）
归口。
本文件主要起草单位：中国石油化工股份有限公司齐鲁分公司。
I NB/SH/T0099.2—2021
本文件参与起草单位：江苏一诺路桥工程检测有限公司、中海油（青岛）重质油加工工程技术研究中心有限公司、中国石油大学（华东）重质油国家重点实验室。
本文件主要起草人：常玉艳、朱传荣、李玉环、王志超、张小英、冯庆春、王伟、徐萌。 本文件及其所代替文件的历次版本发布情况为：
-1991年首次发布为SH/T0099.2一91；2005年第一次修订；一本次为第二次修订。
= NB/SH/T0099.2—2021
乳化沥青筛上剩余量测定法
警示：使用本文件的人员应有正规实验室工作的实践经验。本文件并未指出所有可能的安全问题。 使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
本文件描述了测定乳化沥青筛上剩余物含量的试验方法。 本文件适用于测定乳化沥青通过孔径为850μm的筛网过滤后的筛上剩余物含量。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛 GB/T11147沥青取样法
3术语和定义
本文件没有需要界定的术语和定义。
4意义和用途
筛上剩余物含量过多表明乳化沥青在加工和应用中可能出现问题，贮存、泵送、加工、温度以及容器、运输过程或管道中的污染均能导致颗粒的生成。
5 仪器和材料
5.1试验筛：符合GB/T6003.1的金属丝编织网试验筛，筛网孔径850μm，筛框Φ75mm。 5.2底盘：试验筛的接料盘或直径略大于试验筛底部的金属盘。 5.31%非离子表面活性剂溶液：1g非离子表面活性剂（推荐壬基酚聚氧乙烯醚）溶于100mL蒸馏水中。 5.4蒸馏水或去离子水。 5.5天平：最大称量2000g，精确到0.1g，或者满足量程范围和精度要求的其他天平。 5.6烘箱：可以控温50℃±3℃、110℃±5℃ 5.7烧杯：1000mL。 5.8干燥器。 5.9水浴：可以控温50℃±3℃。
1 NB/SH/T0099.2—2021
6试样准备
6.1 按照GB/T11147沥青取样法取样。 6.2乳化沥青应在试验前搅拌均匀。
7 试验步骤
7. 1 筛上剩余量试验一般在室温下进行。对于室温下稠度较大、过筛困难的试样宜在水浴或烘箱中加热到50℃±3℃试验。加热乳化沥青时，应注意容器通大气释放压力，取出后搅拌均匀。 7.2 称取试验筛和底盘的总质量记为m，精确到o.1g。 7.3用烧杯称取1000g±1 1g充分搅拌均匀的乳化沥青试样记为m，精确到0.1g。 7.4 用1%非离子表面活性剂溶液润湿筛网
注：在不影响试验结果的情况下，亦可采用蒸馏留水润湿，仲裁 式验为采用1%非离子表面活性剂溶液润湿 7. 5 试验筛下放置容器，将烧杯中称量好的乳化沥青徐徐注人试验筛内，经筛网过滤。 7.6 用蒸馏水或去离子水多次洗涤烧杯，洗涤液冲洗筛网 和筛上剩余物，直至滤液变清澈。 7.7 将清洁的底盘置于试验筛下，在110℃±5℃烘箱中放置2h。 7.8 试验筛、底盘和筛上剩余物在干燥器中冷却至室温，称其总质量记为m2，精确到0.1g。
8计算和试验报告
8.1 按下式计算试样的筛上剩余
.F
-m
X100.
(1)
=
m
式中： X 试样的筛上剩余量质量百分数，%；
乳化沥青试样质量，g；试验筛和底盘的总质量，g：
m- m, m2 试验筛、底盘和筛上剩余物总质量 .8
8.2同一试样至少平行试验两次，两次试验结果的差值满足重复性要求时，1 取其算术平均值作为试验结果，结果保留两位小数。
9精密度（置信度为95%）
9
9. 1 重复性
在同一实验室，由同一操作者使用相同设备、按相同的测试方法，并在短时间内对同一被测对象相互独立进行测试获得的两次独立测试结果的绝对差值不大于以下数值：
重复性，% 0. 03
筛上剩余量，% 0~0. 1
9.2再现性
在不同的实验室，由不同的操作者使用不同的设备，按相同的测试方法，对同一被测对象相互独
2 NB/SH/T 0099.2—2021
立进行测试获得的两次独立测试结果的绝对差值不大于以下数值：
筛上剩余量，% 0~0. 1
再现性，% 0.08
9.3 筛上剩余量质量分数>0.1%的精密度暂未规定
