两种大砂箱多触头静压造型机
路建红，张志华，史宏利
（保定维尔铸造机械股份有限公司，河北保定071058）
摘要简单介绍了两种大砂箱多触头静压造型机的详细工作过程。关键词大砂箱多触头静压造型机结构江作过程
中图分类号：TQ31.6文献标识码：B文章编号：1006-9658(2017)01-0066-03
D :1 0.3969/j.issn.1006- 9658.201 7.01.020 静压自动造型线的核心机器是造型机主要完
成造型工序。针对大砂箱本文介绍两种多触头静压造型机。
针对砂箱内尺寸1950×1500×450/550(mm），
多触头静压造型机有两种机型。 1静压造型机I

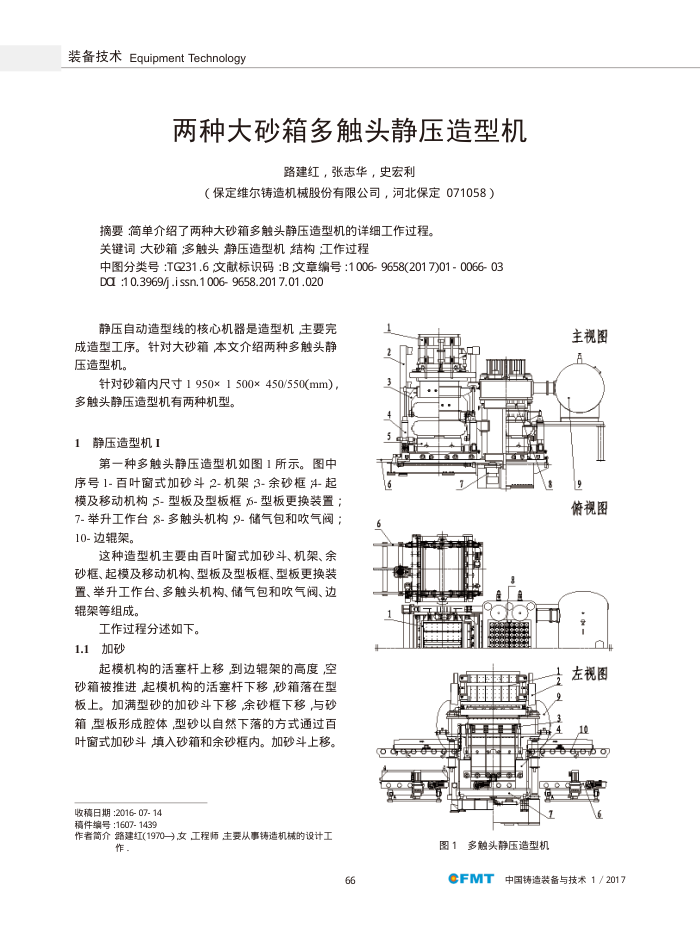

第一种多触头静压造型机如图1所示。图中
序号1-百叶窗式加砂斗2-机架3-余砂框4-起模及移动机构5-型板及型板框6-型板更换装置； 7-举升工作台8-多触头机构9-储气包和吹气阀； 10-边辊架。
这种造型机主要由百叶窗式加砂斗、机架、余砂框、起模及移动机构、型板及型板框、型板更换装置、举升工作台、多触头机构、储气包和吹气阀、边辊架等组成。
工作过程分述如下。 1.1加砂
起模机构的活塞杆上移到边辑架的高度，空砂箱被推进起模机构的活塞杆下移砂箱落在型板上。加满型砂的加砂斗下移余砂框下移与砂箱型板形成腔体型砂以自然下落的方式通过百叶窗式加砂斗填入砂箱和余砂框内。加砂斗上移。
收稿日期：2016-07-14 稿件编号：1607-1439
作者简介路建红（1970）女工程师主要从事铸造机械的设计工
作，
66
6
4
图1多触头静压造型机
