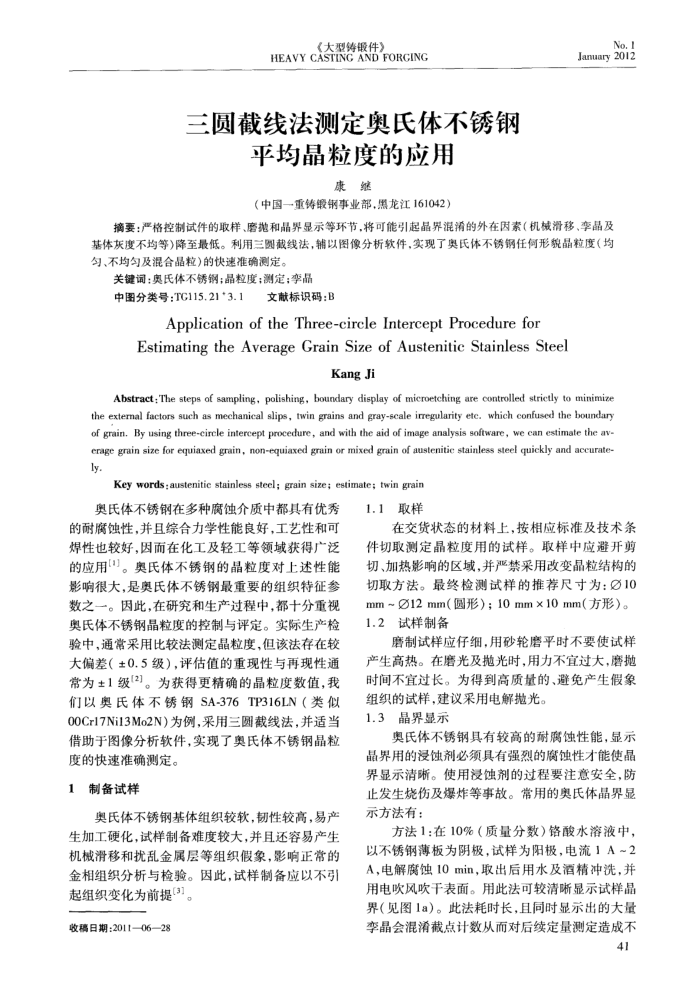

（大型铸锻件》
HEAVY CASTING AND'FORGING
三圆截线法测定奥氏体不锈钢
平均晶粒度的应用
康继
（中国一重铸锻钢事业部，黑龙江161042）
No. 1
January 2012
摘要：严格控制试件的取样、磨抛和晶界显示等环节，将可能引起晶界混滑的外在因索（机械滑移、李晶及基体灰度不均等)降至最低。利用三圆截线法，辅以图像分析软件，实现了奥氏体不锈钢任何形貌晶粒度（均匀、不均匀及混合晶粒）的快速准确测定。
关键词：奥氏体不锈钢；晶粒度；测定；李晶
中图分类号：TG115.21*3.1
文献标识码：B
Application of the Three-circle Intercept Procedure for
Estimating the Average Grain Size of Austenitic Stainless Steel
Kang Ji
Abstract: The steps of sampling, polishing, boundary display of microetching are controlled strictly to minimize the extermal factors such as mechanical slips, twin grains and gray-scale irregularity etc. which confused the boundary of grain. By using three-circle intercept procedure, and with the aid of image analysis software, we can estimate the av-erage grain size for equiaxed grain, non-equiaxed grain or mixed grain of austenitic stainless steel quickly and accurate-ly.
Key words: austenitic stainless steel; grain size; estimate; twin grain
奥氏体不锈钢在多种腐蚀介质中都其有优秀的耐腐蚀性，并且综合力学性能良好，工艺性和可焊性也较好，因而在化工及轻工等领域获得广泛的应用[1]。奥氏体不锈钢的晶粒度对上述性能影响很大，是奥氏体不锈钢最重要的组织特征参数之一。因此，在研究和生产过程中，都十分重视奥氏体不锈钢晶粒度的控制与评定。实际生产检验中，通常采用比较法测定晶粒度，但该法存在较大偏差（0.5级），评估值的重现性与再现性通常为±1级2)。为获得更精确的晶粒度数值，我们以奥氏体不锈钢SA-376TP316LN（类似 00Cr17Ni13Mo2N）为例，采用三圆截线法，并适当借助于图像分析软件，实现了奥氏体不锈钢晶粒度的快速准确测定。
制备试样 1
奥氏体不锈钢基体组织较软，韧性较高，易产生加工硬化，试样制备难度较大，并且还容易产生机械滑移和扰乱金属层等组织假象，影响正常的金相组织分析与检验。因此，试样制备应以不引
起组织变化为前提(3]。收稿日期：2011—06—28
1.1取样
在交货状态的材料上，按相应标准及技术条件切取测定晶粒度用的试样。取样中应避开剪切、加热影响的区域，并严禁采用改变晶粒结构的切取方法。最终检测试样的推荐尺寸为：①10 mm~12mm（圆形）；10mm×10mm（方形）。 1.2试样制备
磨制试样应仔细，用砂轮磨平时不要使试样产生高热。在磨光及抛光时，用力不宜过大，磨抛时间不宜过长。为得到高质量的、避免产生假象
组织的试样，建议采用电解抛光。 1.3晶界显示
奥氏体不锈钢具有较高的耐腐蚀性能，显示
晶界用的浸蚀剂必须具有强刻的感蚀性才能便晶界显示清晰。使用浸蚀剂的过程要注意安全，防止发生烧伤及爆炸等事故。常用的奥氏体晶界显示方法有：
方法1：在10%（质量分数）铬酸水溶液中，以不锈钢薄板为阴极，试样为阳极，电流1A~2 A，电解腐蚀10min，取出后用水及酒精冲洗，并用电吹风吹干表面。用此法可较清晰显示试样晶界（见图1a）。此法耗时长，且同时显示出的大量李晶会混淆截点计数从而对后续定量测定造成不
41
