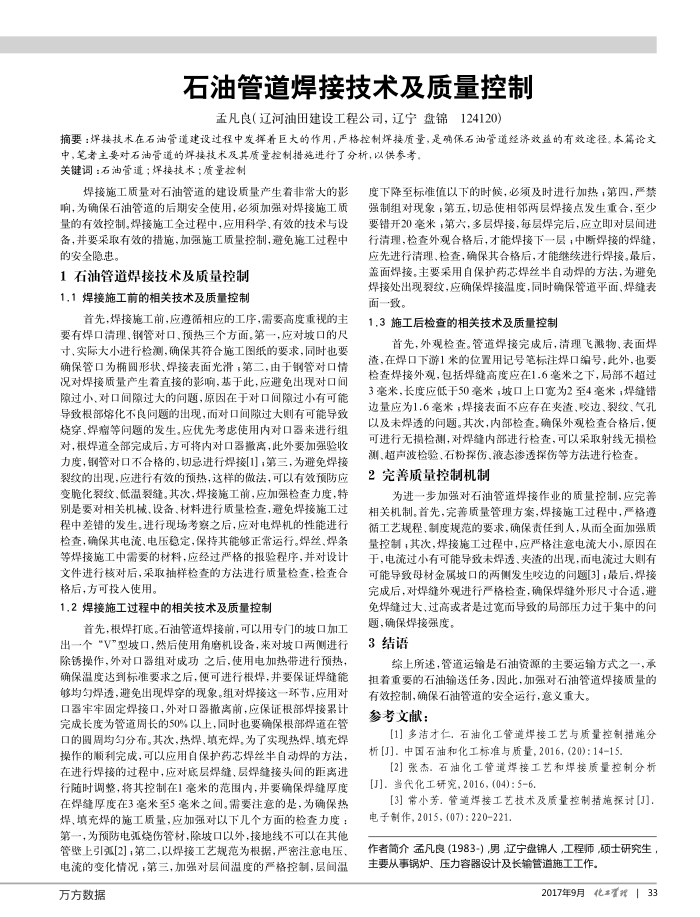

石油管道焊接技术及质量控制
孟凡良（辽河油田建设工程公司，辽宁盘锦124120）
摘要：焊接技术在石油管道建设过程中发挥着巨大的作用，严格控制婵接质量，是确保石油管道经济效益的有效途径。本篇论文
中，笔者主要对石油管道的婵接技术及其质量控制措施进行了分析，以供参考。关键词：石油管道；焊接技术；质量控制
焊接施工质量对石油管道的建设质量产生着非常大的影
响，为确保石油管道的后期安全使用，必须加强对焊接施工质量的有效控制。焊接施工全过程中，应用科学、有效的技术与设备，并要采取有效的措施，加强施工质量控制，避免施工过程中的安全隐患。
1石油管道焊接技术及质量控制 1.1焊接施工前的相关技术及质量控制
首先，焊接施工前，应遵循相应的工序，需要高度重视的主要有焊口清理、钢管对口、预热三个方面。第一，应对坡口的尺寸、实际大小进行检测，确保其符合施工图纸的要求，同时也要确保管口为圆形状、焊接表面光滑；第二，由于钢管对口情况对焊接质量产生着直接的影响，基于此，应避免出现对口间隙过小、对口间隙过大的问题，原固在于对口间隙过小有可能导致根部熔化不良问题的出现，而对口间隙过大则有可能导致烧穿、焊瘤等问题的发生。应优先考虑使用内对口器来进行组对，根焊道全部完成后，方可将内对口器最离，此外要加强验收力度，钢管对口不合格的，切总进行焊接[1]第三，为避免焊接裂纹的出现，应进行有效的预热，这样的做法，可以有效预防应变脆化裂纹、低温裂缝。其次，焊接施工前，应加强检查力度，特别是要对相关机械、设备、材料进行质量检查，避免焊接施工过程中差错的发生。进行现场考察之后，应对电焊机的性能进行检查，确保其电流、电压稳定，保持其能够正常运行。焊丝、焊条等焊接施工中需要的材料，应经过严格的报验程序，并对设计文件进行核对后，采取抽样检查的方法进行质量检查，检查合格后，方可投人使用。
1.2焊接施工过程中的相关技术及质量控制
首先，根焊打底。石油管道焊接前，可以用专门的坡口加工
出一个“V"型坡口.然后使用角磨机设备，来对坡口两侧进行除锈操作，外对口器组对成功之后，使用电加热带进行预热，确保温度达到标准要求之后，使可进行根焊，并要保证焊缝能够均勾焊透，避免出现焊穿的现象。组对焊接这一环节，应用对口器牢牢固定焊接口，外对口器撤离前，应保证根部焊接累计完成长度为管道周长的50%以上，同时也要确保根部焊道在管口的圆周均匀分布。其次，热焊，填充焊，为了实现热焊、填充焊操作的顺利完成，可以应用自保护药芯焊丝半自动焊的方法，在进行焊接的过程中，应对底层焊缝、层焊缝接头间的距离进行随时调整，将其控制在1毫米的范围内，并要确保焊缝厚度在焊缝厚度在3毫米至5毫米之间。需要注意的是，为确保热焊、填充焊的施工质量，应加强对以下几个方面的检查力度：第一，为预防电弧烧伤管材，除坡口以外，接地线不可以在其他管壁上引弧[2]，第二，以焊接工艺规范为根据，严密注意电压、电流的变化情况；第三，加强对层间温度的产格控制，层闻温
万方数据
度下降至标准值以下的时候，必须及时进行加热；第四，产禁强制组对现象；第五，切忌使相邻两层焊接点发生重合，至少要错开20毫米；第六，多层焊接，每层焊完后，应立即对层间进行清理，检查外观合格后，才能焊接下一层，中断焊接的焊缝，应先进行清理、检查，确保其合格后，才能继续进行焊接。最后，盖面焊接，主要采用自保护药芯焊丝半自动焊的方法，为避免焊接处出现裂纹，应确保焊接温度，同时确保管道平面、焊缝表面一致。
1.3施工后检查的相关技术及质量控制
首先，外观检查。管道焊接完成后，清理飞溅物，表面焊渣，在焊口下游1米的位置用记号笔标注焊口编号，此外，也要检查焊接外观，包括焊缝高度应在1.6毫米之下，局部不超过 3毫米，长度应低于50毫米；坡口上口宽为2至4毫米；焊缝错边量应为1.6毫米；焊接表面不应存在夹渣、咬边、裂纹、气孔以及未焊透的问题。其次，内部检查。确保外观检查合格后，便可进行无损检测，对焊缝内部进行检查，可以采取射线无损检
测、超声波检验、石粉探伤、液态渗透探伤等方法进行检查。 2完善质量控制机制
为进一步加强对石油管道焊接作业的质量控制，应完善
相关机制。首先，完善质量管理方案，焊接施工过程中，产格遵循工艺规程、制度规范的要求，确保责任到人，从而全面加强质量控制，其次，焊接施工过程中，应严格注意电流大小，原因在于，电流过小有可能导致未焊透、夹渣的出现，而电流过大则有可能导致母材金属坡口的两侧发生咬边的问题[3]；最后，焊接完成后，对焊缝外观进行产格检查，确保焊缝外形尺寸合适，避免焊缝过大，过高或者是过宽而导致的局部压力过于集中的向
题，确保焊接强度。 3结语
综上所述，管道运输是石油资源的主要运输方式之一，承担着重要的石油输送任务，因此，加强对石油管道焊接质量的
有效控制，确保石油管道的安全运行，意义重大。参考文献：
[1]多洁才仁，石油化工管道焊接工艺与质量控制措施分
析【J1，中国石油和化工标准与质量、2016，(20)：14-15
[2]张杰.石油化工管道煤接工艺和焊接质量控制分析[J].当代化工研究，2016，(04)：5-6.
[3】带小芳，管道焊接工艺技术及质量控制措施探讨[J] 电子制作，2015，(07)：220-221.
作者简介孟凡良（1983-），男，辽宁盘锦人，工程师，硕士研究生，主要从事锅炉、压力容器设计及长输管道施工工作。
2017年9月化置式133
