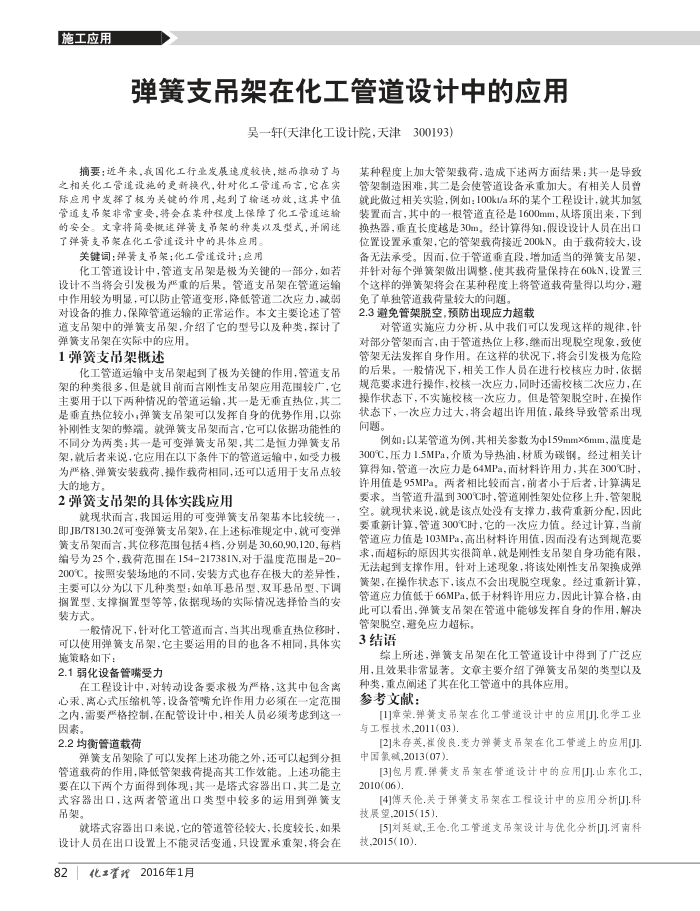

施工应用
弹簧支吊架在化工管道设计中的应用
吴一轩(天津化工设计院，天津300193)
摘要：近年来，我国化工行业发展建度较快，继而推动了与之相关化工管道设施的更新换代，针对化工管道而言，它在实际应用中发挥了极为关键的作用，起到了输送功效，这其中值管道支吊策非常重要，将会在某种程度上保障了化工管道适输的安全。文章将简要概述弹黄策支吊架的种类以及型式，并阐述了弹簧支吊架在化工管道设计中的具体应用。
关键词：弹策支吊架；化工管道设计；应用
化工管道设计中，管道支吊架是极为关键的一部分，如若设计不当将会引发极为严重的后果。管道支吊架在管道运输中作用较为明显，可以防止管道变形，降低管道二次应力，减弱对设备的推力，保障管道运输的正常运作。本文主要论述了管道支吊架中的弹黄支吊架，介绍了它的型号以及种类，探讨了
弹黄支吊架在实际中的应用。 1弹簧支吊架概述
化工管道运输中支吊架起到了极为关键的作用，管道支吊架的种类很多，但是就目前而言刚性支吊架应用范围较广，它主要用于以下两种情况的管道运输，其一是无重直热位，其二是重直热位较小；弹簧支吊架可以发挥自身的优势作用，以弥补刚性支架的整端。就弹簧支吊架而言，它可以依据功能性的不回同分为两类：其一是可变弹簧支吊架，其二是恒力弹黄支吊架，就后者来说，它应用在以下条件下的管道运输中，如受力极为严格、弹簧安装载荷、操作载荷相同，还可以适用于支吊点较大的地方。
2弹簧支吊架的具体实践应用
就现状面言，我国运用的可变弹黄支吊架基本比较统即JB/T8130.2（可变弹资支吊架》.在上述标准规定中，就可变弹策支吊架面言，其位移范围包括4档，分别是30,60,90,120，每档编号为25个，载荷范围在154217381N,对于温度范围是-20 200℃，按照安装场地的不同，安装方式也存在极大的差异性，主要可以分为以下几种类型：如单耳悬吊型、双耳悬吊型，下调搁置型、支撑搁置型等等，依据现场的实际情况选择恰当的安装方式。
一般情况下，针对化工管道而言，当其出现垂直热位移时，可以使用弹簧支吊架，它主要运用的目的也各不相同，具体实施策略如下：
2.1弱化设备管嘴受力
在工程设计中，对转动设备要求极为严格，这其中包含离心汞、离心式压缩机等，设备管嘴允许作用力必须在一定范围之内，需要严格控制，在配管设计中，相关人员必须考虑到这因素。
2.2均衡管道载荷
弹策支吊架除了可以发挥上述功能之外，还可以起到分担管道载荷的作用，降低管架载荷提高其工作效能。上述功能主要在以下两个方面得到体现；其一是塔式容器出口，其二是立式容器出口，这两者管道出口类型中较多的运用到弹簧支吊架
就塔式容器出口来说，它的管道管径较大，长度较长，如果设计人员在出口设置上不能灵活变通，只设置承重架，将会在 82」化置2016年1月
某种程度上加大管架载荷，造成下述两方面结果：其一是导致管架制造困难，其二是会使管道设备承重加大。有相关人员曾就此做过相关实验，例如：100kt/a环的某个工程设计，就其加氢装置而言，其中的一根管道直径是1600mm，从塔顶出来，下到换热器，垂直长度越是30m。经计算得知，假设设计人员在出口位置设置承重架，它的管架载荷接近200kN。由于载荷较大，设备无法承受。因而，位于管道重直段，增加适当的弹簧支吊架，并针对每个弹黄架做出调整，使其载荷量保持在60N，设置三个这样的弹策架将会在某种程度上将管道载荷量得以均分，款免了单独管道载荷量较大的问题
2.3避免管架脱空.预防出现应力超载
对管道实施应力分析，从中我们可以发现这样的规律，针对部分管架而言，由于管道热位上移，继而出现脱空现象，致使管架无法发挥自身作用。在这样的状况下，将会引发极为危险的后果。一般情况下，相关工作人员在进行校核应力时，依据规范要求进行操作，校核一次应力，同时还需校核二次应力，在操作状态下，不实施校核一次应力。但是管架悦空时，在操作状态下，一次应力过大，将会超出许用值，最终导致管系出现问题，
例如：以某管道为例，其相关参数为Φ159mmx6mm，温度是 300℃，压力1.5MPa，介质为导热油，材质为碳钢。经过相关计算得知，管道一次应力是64MPa，而材料许用力，其在300C时，许用值是95MPa。两者相比较而言，前者小于后者，计算满足要求。当管道升温到300C时，管道刚性架处位移上升，管架脱空。就现状来说，就是该点处没有支撑力，载荷重新分配，固此要重新计算，管道300C时，它的一次应力值。经过计算，当前管道应力值是103MPa，高出材料许用值，因而没有达到规范要求，而超标的原因其实很简单，就是刚性支吊架自身功能有限，无法起到支撑作用。针对上述现象，将该处刚性支吊架换成弹策架，在操作状态下，该点不会出现脱空现象。经过重新计算，管道应力值低于66MPa，低于材料许用应力，因此计算合格，由此可以看出，弹簧支吊架在管道中能够发挥自身的作用，解决
管架脱空，避免应力超标。 3结语
综上所述，弹簧支吊架在化工管道设计中得到了广泛应用，且效果非常显著。文章主要介绍了弹簧支吊架的类型以及
种类，重点阐述了其在化工管道中的具体应用。参考文献：
[1]章荣.弹簧支吊架在化工管道设计中的应用[J].化学工业与工程技术,2011(03).
[2]朱存英,崔傻良.变力弹策支吊架在化工管造上的应用[J] 中国氯碱,2013(07)
[3]包月霞.弹簧支吊案在管道设计中的应用[J].山东化工， 2010(06)
[4]傅天伦.关于弹簧支吊架在工程设计中的应用分析[J]科技展望,2015(15).
[5]刘延斌,王仓.化工管道支吊案设计与优化分析[J].河南科技,2015(10)
