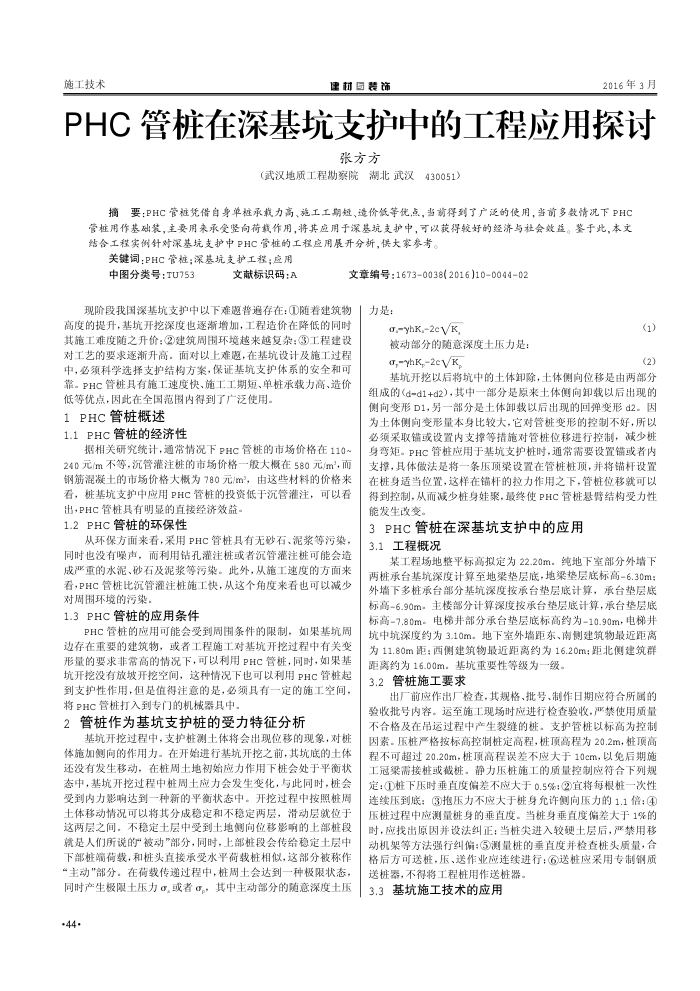

PHC管桩在深基坑支护中的工程应用探讨
张方方
（武汉地质工程勘察院湖北武汉430051)
要：PHC管框凭借自身单框承载力高、施工工期超、造价低等优点，当前得到了广泛的使用，当前多数情况下PHC 摘
管桩用作基础装，主要用承承受坚向荷载作用，将其应用于深基坑支护中，可以获得较好的经济与壮会效益。鉴于此，本文结合工程实例针对深基坑支护中PHC管性的工程应用展开分析，供大家参考。
关键词：PHC管桩；深基坑支护工程；应用
中图分类号：TU753
文献标识码：A
文章编号：16730038(2016)10004402
现阶段我国深基坑支护中以下难题普遍存在：随着建筑物高度的提升，基坑开挖深度也逐渐增加，工程造价在降低的同时其施工难度随之升价：2建筑周围环境越来越复杂：3工程建设对工艺的要求逐渐升高，面对以上难题，在基坑设计及施工过程中，必领科学选择支护结构方案，保证基坑支护体系的安全和可靠。PHC管桩具有施工速度快、施工工期短、单桩承载力高、造价
低等优点，因此在全国范围内得到了广泛使用。 1PHC管桩概述
1.1PHC管桩的经济性
据相关研究统计，通常情况下PHc管桩的市场价格在110~ 240元/m不等，沉管灌注桩的市场价格一般大概在580元/m，而钢筋混凝土的市场价格大概为780元/m，由这些材料的价格来看，桩基坑支护中应用PHC管桩的投资低于沉管灌注，可以石
出，PHC管桩具有明显的直接经济效益。 1.2PHC管桩的环保性
从环保方而来看，采用PHC管桩具有无砂石、泥浆等污染，同时也没有噪声，而利用钻孔灌注桩或者沉管灌注桩可能会造成严重的水泥、砂石及泥浆等污染。此外，从施工速度的方面来看，PHC管桩比沉管灌注桩施工快，从这个角度来看也可以减少对周围环境的污染，
1.3PHC管桩的应用条件
PHC管桩的应用可能会受到周围条件的限制，如果基坑周边存在重要的建筑物，或者工程施工对基坑开挖过程中有关变形量的要求非常高的情况下，可以利用PHC管桩，同时，如果基坑开挖没有放坡开挖空间，这种情况下也可以利用PHC管桩起到支护性作用，但是值得注意的是，必须具有一定的施工空间，将PHC管桩打入到专门的机械器具中。
管桩作为基坑支护桩的受力特征分析 2
基坑开挖过程中，支护桩测土体将会出现位移的现象，对桩体施如侧向的作用力。在开始进行基坑开挖之前，其坑底的土体还没有发生移动，在桩周土地初始应力作用下桩会处于平衡状态中，基坑开挖过程中桩周土应力会发生变化，与此同时，桩会受到内力影响达到一种新的平衡状态中。开挖过程中按照周土体移动情况可以将其分成稳定和不稳定两层，滑动层就位于这两层之间，不稳定土层中受到土地侧向位移影响的上部桩段就是人们所说的”被动"部分，同时，上部桩段会传给稳定土层中下部桩端荷载，和桩头直接承受水平荷载桩相似，这部分被称作“主动"部分，在荷载传遵过程中，桩周土会达到一种极限状态，同时产生极限土压力α,或者，其中主动部分的随意深度土压
+44·
一力是：
o,=yhK,2eVK
被动部分的随意深度土压力是： o,=hK,2cVK,
(1)(2)
基坑开挖以后将坑中的土体卸除，土体侧向位移是由两部分组成的(d=d1+d2)，其中一部分是原来土体侧向卸载以后出现的侧向变形D1，另一部分是土体卸载以后出现的回弹变形d2。因为土体侧向变形量本身比较大，它对管概变形的控制不好，所以必须采取错或设置内支撑等措施对管位移进行控制，减少桩身弯矩。PHC管桩应用于基坑支护桩时，通常需要设置锚或者内支撑，具体做法是将一条压顶架设置在管桩桩顶，并将锚杆设置在桩身适当位置，这样在锚杆的拉力作用之下，管桩位移就可以得到控制，从而减少桩身娃聚，最终使PHC管桩悬臂结构受力性能发生改变。
3PHC管桩在深基坑支护中的应用 3.1工程概况
某工程场地整平标高拟定为22.20m.纯地下室部分外墙下两桩承台基坑深度计算至地架垫层底，地梁垫层底标高-6.30m：外墙下多桩承台部分基坑深度按承台垫层底计算，承台垫层底标高-6.90m·主楼部分计算深度按承台垫层底计算，承台垫层底标高-7.80m。电梯井部分承台垫层底标高约为-10.90m，电梯井坑中坑深度约为3.10m。地下室外墙距东、南侧建筑物最近距离为11.80m距：西侧建筑物收近距离约为16.20m；距北侧建筑群
距离约为16.00m。基坑重要性等级为一级。 3.2管桩施工要求
出厂前应作出厂检查其规格、批号、制作日期应符合所属的验收批号内容。运至施工现场时应进行检查验收，严禁使用质量不合格及在吊运过程中产生裂缝的桩。支护管桩以标高为控制因系。压产格按标高控制桩定高程，桩项高程为20.2m，桩顶高程不可超过20.20m，桩项高程误差不应大于10cm，以免后期施工冠架需接桩或截桩。静力压桩施工的质量控制应符合下列规定：①桩下压时垂直度偏差不应大于0.5%：②宜将每根桩一次性连续压到底：③抱压力不应大于桩身允许侧向压力的1.1倍：④ 压桩过程中应测量桩身的重直度。当桩身垂直度偏差大于1%的时，应找出原因并设法纠正：当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏：5测量桩的垂直度并检查桩头质量，合格后方可送桩，压、送作业应连续进行：6送桩应采用专制钢质
送桩器，不得将工程桩用作送桩器。 3.3基坑施工技术的应用
