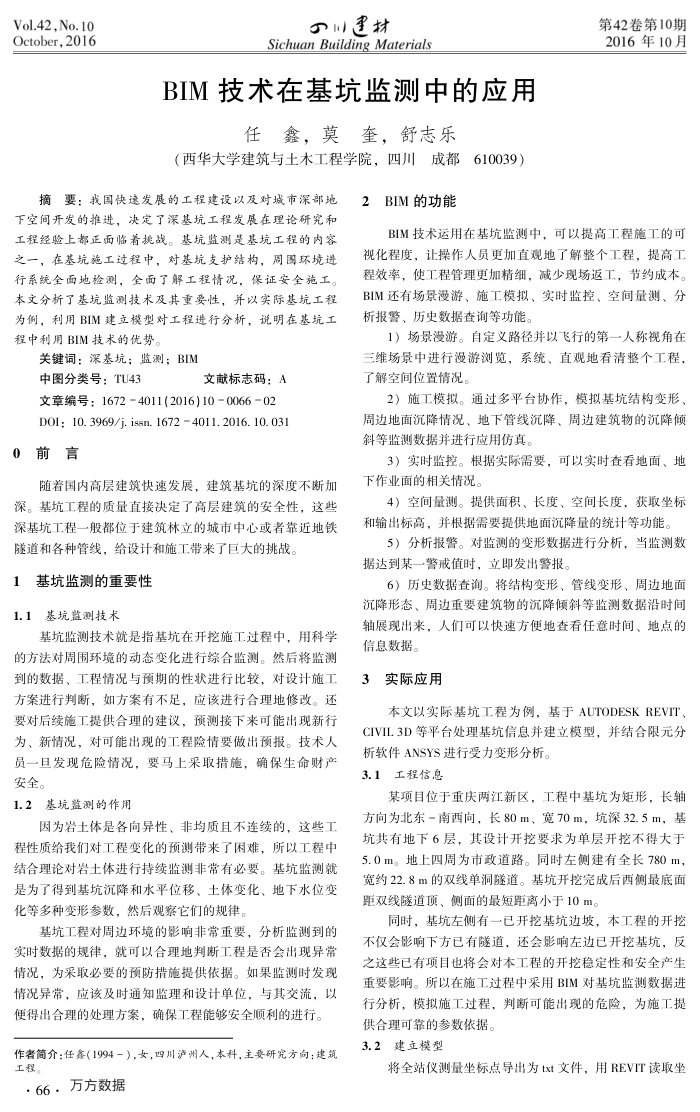

BIM 技术在基坑监测中的应用
任鑫，莫奎，舒志乐
（西华大学建筑与土木工程学院，四川成都610039）
摘要：我国快速发展的工程建设以及对城市深部地下空间开发的推进，决定了深基坑工程发展在理论研究和工程经验上都正面临着挑战。基坑监测是基坑工程的内容之一，在基坑施工过程中，对基坑支护结构，周国环境进行系统全面地检测，全面了解工程情况，保证安全施工。本文分析了基坑监测技术及其重要性，并以实际基坑工程为例，利用BIM建立模型对工程进行分析，说明在基坑工程中利用BIM技术的优势。
关键词：深基坑；监测；BIM
中图分类号：TU43
文献标志码：A
文章编号：1672-4011（2016)10-0066-02 DOI : 10. 3969/j. issn. 1672 4011. 2016. 10. 031 0前言
随若国内高层建筑快速发展，建筑基坑的深度不断加深。基坑工程的质量直接决定了高层建筑的安全性，这些深基坑工程一般股都位于建筑林立的城市中心或者靠近地铁隧道和各种管线，给设计和施工带来了广巨大的挑战，
1基坑监测的重要性 1.1基坑监测技术
基坑监测技术就是指基坑在并挖施工过程中，用科学的方法对周围环境的动态变化进行综合监测。然后将监测到的数据、工程情况与预期的性状进行比较，对设计施工方案进行判断，如方案有不足，应该进行合理地修改。还要对后续施工提供合理的建议，预测接下来可能出现新行为、新情况，对可能出现的工程险情要做出预报。技术人员一且发现危险情况，要马上采取措施，确保生命财产安全。
1.2基坑监测的作用
因为岩土体是各向异性、非均质且不连续的，这些工程性质给我们对工程变化的预测带来了困难，所以工程中结合理论对岩土体进行持续监测非常有必要。基坑监测就是为了得到基坑沉降和水平位移、土体变化、地下水位变化等多种变形参数，然后观察它们的规律。
基坑工程对周边环境的影响非常重要，分析监测到的实时数据的规律，就可以合理地判断工程是否会出现异常情况，为采取必要的预防措施提供依据。如果监测时发现情况异常，应该及时通知监理和设计单位，与其交流，以使得出合理的处理方案，确保工程能够安全顺利的进行，
作简介：任鑫（1994－），女，四川泸州人，本科，主要研究方向：建筑工程。
·66．万方数据
2BIM的功能
第42卷第10期 2016年10月
BIM技术运用在基坑监测中，可以提高工程施工的可视化程度，让操作人员更加直观地了解整个工程，提高工程效率，使工程管理更加精细，减少现场返工，节约成本。 BIM还有场景漫游、施工模拟、实时监控、空间量测、分析报警、历史数据查询等功能。
1）场景漫游。自定义路径并以飞行的第一人称视角在三维场景中进行漫游浏览，系统、直观地看清整个工程，了解空间位置情况。
2）施工模拟。通过多平台协作，模拟基坑结构变形周边地面沉降情况、地下管线沉降、周边建筑物的沉降倾斜等监测数据并进行应用仿真。
3）实时监控。根据实际需要，可以实时查看地面、地下作业面的相关情况。
4）空间量测。提供面积、长度、空间长度，获取坐标和输出标高，并根据需要提供地面沉降量的统计等功能，
5）分析报警。对监测的变形数据进行分析，当监测数据达到某一警戒值时，立即发出警报，
6）历史数据查询。将结构变形、管线变形、周边地面沉降形态、周边重要建筑物的沉降倾斜等监测数据沿时间轴展现出来，人们可以快速方便地查看任意时间、地点的信息数据。
3实际应用
本文以实际基坑工程为例，基于AUTODESKREVIT CIVIL3D等平台处理基坑信息并建立模型，并结合限元分
析软件ANSYS进行受力变形分析。 3.1工程信息
某项目位于重庆两江新区，工程中基坑为矩形，长轴方向为北东=南西向，长80m、宽70m，坑深32.5m，基坑共有地下6层，其设计开挖要求为单层开挖不得大于 5.0m。地上四周为市政道路。同时左侧建有全长780m，宽约22.8m的双线单洞隧道。基坑开挖完成后西侧最底面距双线隧道顶、侧面的最短距离小于10m。
同时，基坑左侧有一已并挖基坑边坡，本工程的并挖不仅会影响下方已有隧道，还会影响左边已并挖基坑，反之这些已有项目也将会对本工程的开挖稳定性和安全产生重要影响。所以在施工过程中采用BIM对基坑监测数据进行分析，模拟施工过程，判断可能出现的危险，为施工提
供合理可靠的参数依据。 3.2建立模型
将全站仪测量坐标点导出为txt文件，用REVIT读取坐
