2015
第10卷增刊2
doi:10.3969/j.issn.1007-1903.2015.z2.007
城市地质
2015 Vo1.10Z2

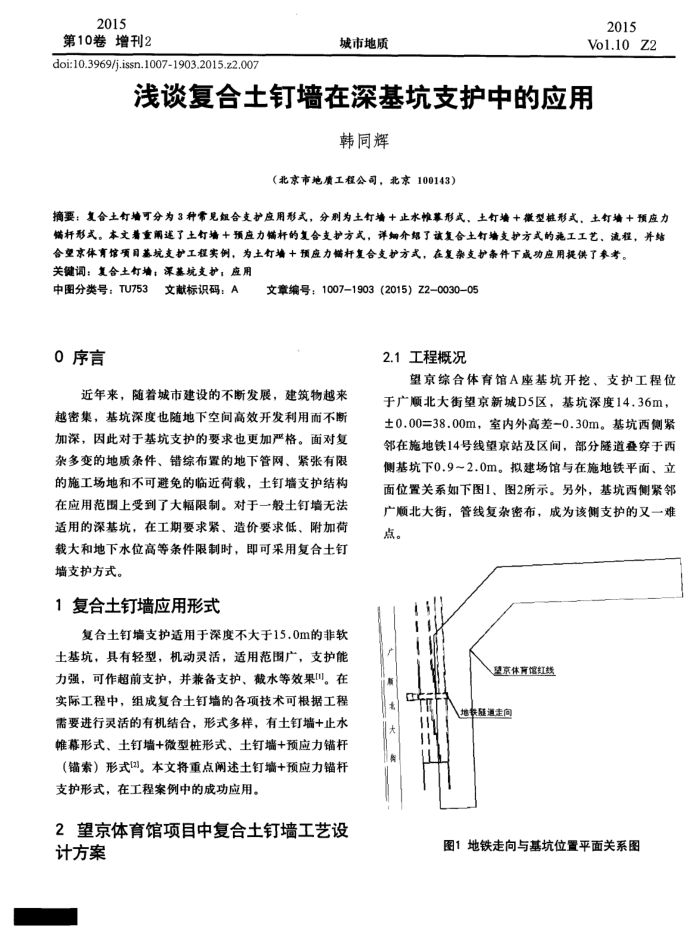

浅谈复合土钉墙在深基坑支护中的应用
韩同辉
（北京市地质工程公司，北京100143）
摘要：复合土钉培可分为3种常见短合支护应用形式，分别为土钉墙十止水惟基形式，土钉培+微型椎形式，土钉填十预应力销杆形式。本文着重隔述了土钉墙培十预应力端杆的复合支护方式，详细介绍了该复合土钉墙支护方式的施工工艺，流程，并站
合望京休育馆项目基坑支护工程实例，为土钉增十预应力锚杆复合支护方式，在复杂支护条件下成功应用提供了参考。关键调：复合土钉填：深基支护；应用
中图分类号：TU753
文献标识码：A
0序言
文章编号：1007-1903（2015）Z2-0030-05
2.1工程概况
近年来，随着城市建设的不断发展，建筑物越来越密集，基坑深度也随地下空间高效开发利用而不断加深，因此对于基坑支护的要求也更加严格。面对复杂多变的地质条件、错综布置的地下管网、紧张有限的施工场地和不可避免的临近荷载，土钉墙支护结构在应用范围上受到了大幅限制。对于一般土钉墙无法适用的深基坑，在工期要求紧、造价要求低、附加荷载大和地下水位高等条件限制时，即可采用复合土钉墙支护方式。
1复合土钉墙应用形式
复合土钉墙支护适用于深度不大于15.0m的非软土基坑，具有轻型，机动灵活，适用范围广，支护能力强，可作超前支护，并兼备支护、截水等效果。在实际工程中，组成复合土钉墙的各项技术可根据工程需要进行灵活的有机结合，形式多样，有土钉墙+止水雄幕形式、土钉墙+微型桩形式、土钉墙+预应力锚杆（锚索）形式(2)。本文将重点阐述土钉墙+预应力锚杆支护形式，在工程案例中的成功应用。
2望京体育馆项目中复合土钉墙工艺设计方案
望京综合体育馆A座基坑开挖、支护工程位于广顺北大街望京新城D5区，基坑深度14.36m， ±0.00=38.00m，室内外高差-0.30m。基坑西侧紧邻在施地铁14号线望京站及区间，部分隧道叠穿于西侧基坑下0.9~2.0m。拟建场馆与在施地铁平面、立面位置关系如下图1、图2所示。另外，基坑西侧紧邻广顺北大街，管线复杂密布，成为该侧支护的又一难点。
望京休丽馆红线
地夫随通走间
11
图1地铁走向与基坑位置平面关系图
