2015
Vo1.10Z2
doi:10.3969/i.issn.1007-1903.2015.z2.008
程亮：全站仪快速高程测量方法操讨

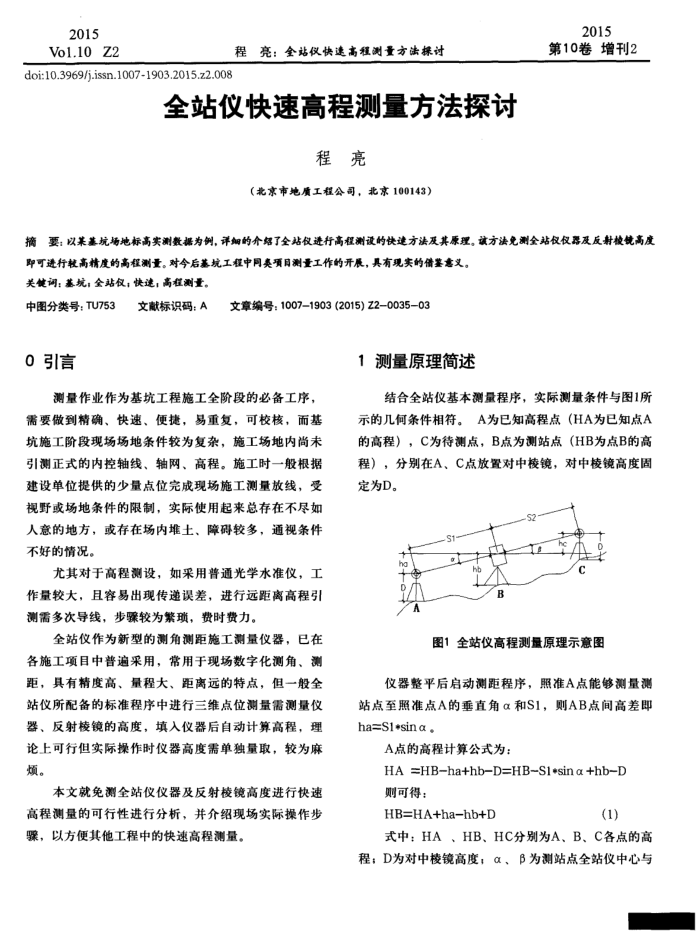

全站仪快速高程测量方法探讨
程亮
（北京市地质工程公司，北京100143）
2015
第10卷增刊2
摘要；以某基抗场地标高实测数据为例，详细的介绍了全站仪进行高程测设的快建方法及其原理。该方法免测全站仅仅器及反射校镜高度
即可进行较高精度的高程测量。对今后基坑工程中同类项目测量工作的开展，具有现实的借鉴意义。关键调：基坑；全站仅；快速；高程测量。
中图分类号：TU753 0引言
文献标识码：A
文章编号：1007-1903(2015)Z20035-03
1测量原理简述
测量作业作为基坑工程施工全阶段的必备工序，需要做到精确、快速、便捷，易重复，可校核，而基坑施工阶段现场场地条件较为复杂，施工场地内尚未引测正式的内控轴线、轴网、高程。施工时一般根据建设单位提供的少量点位完成现场施工测量放线，受视野或场地条件的限制，实际使用起来总存在不尽如人意的地方，或存在场内堆土、障碍较多，通视条件不好的情况。
尤其对于高程测设，如采用普通光学水准仪，工作量较大，且容易出现传递误差，进行远距离高程引测需多次导线，步骤较为繁项，费时费力。
全站仪作为新型的测角测距施工测量仪器，已在各施工项目中普遍采用，常用于现场数字化测角、测距，具有精度高、量程大、距离远的特点，但一般全站仪所配备的标准程序中进行三维点位测量需测量仪器、反射棱镜的高度，填入仪器后自动计算高程，理论上可行但实际操作时仪器高度需单独量取，较为麻烦。
本文就免测全站仪仪器及反射棱镜高度进行快速高程测量的可行性进行分析，并介绍现场实际操作步骤，以方便其他工程中的快速高程测量。
结合全站仪基本测量程序，实际测量条件与图1所示的几何条件相符。A为已知高程点（HA为已知点A 的高程），C为待测点，B点为测站点（HB为点B的高程），分别在A、C点放置对中棱镜，对中棱镜高度固定为D。
hb
D A
图1全站仪高程测量原理示意图
仪器整平后启动测距程序，照准A点能够测量测站点至照准点A的垂直角α和S1，则AB点间高差即 ha=S1*sinα
A点的高程计算公式为：
HA =HB-ha+hb-D=HB-S1+sin α +hb-D 则可得：
HB=HA+ha-hb+D
(1)
式中：HA、HB、HC分别为A、B、C各点的高程；D为对中棱镜高度，α、β为测站点全站仪中心与
