第26卷第3期 2016年9月
文章编号：10056157(2016)0302356
安徽地质
Geology of Anhui
Vol.26 No.3 September 2016
伸臂式梁架墩塔高度量测工具制作研究
段佳佳1段宗来2
（1安微省地质矿产勘查局324地质队，安徽池州247000;2安徽省基础测绘信息中心，安徽合肥
230031)
摘要：本文从本量测工具的原理入手，说明了工具的构造、制作过程、精确性控制，分析了该工具量测所有可能的误差及其数值以及总误差公式，并实际设置观测台，用一等水准与工具进行量测对比分析以论证该工具的可靠
性。最终得出“本量测工具结构原理及方法功能可靠性好，制作简单，使用方便、快捷，量测精度高”的结论关键词：伸臂式；量测工具；观测墩；制作；误差公式；量测对比分析
中图分类号：F204 概述
文献标志码：B
基本原理就是：采用一个
非常平直的量测平面，也就是
在工程测量中，一些重要或者
大型设施、高楼、墩塔、体育场馆等的空中关键部位，水准测量不能直接到达位置，需要测设比三角高程测量方法更加准确的高程数据。很多情况下量测位置在地面使用钢尺和手持测距仪不能够垂直测量到，使用量测工具延伸出来进行量测成为必要的选择
在安徽省卫星定位综合服务系统(AHCORS)的参考站建设中，建立永久性连续运行的动态参考框架，进行国家地壳形变监测、地震监测、地面沉降监测、重要和大型设施变形监测等，都需要高精度的高程数据。因此观测墩顶部架设仪器位置就需要测设高精度的高程数据(二等水准精度以上)，由于观测墩高度有3.8，使用水准测量不能直接到达观测墩顶部，钢尺和手持测距仪也不能够垂直测量到。将观测墩地面的水准标志的高程量测传递到观测墩顶部成为我们所要解决的技术难点。经过几个月的试验、研究，制作出如后图的量测工具。
收稿日期：20160226 作者简介：段佳律1987一
高程传递面，利用具有纵向每格4.1s(0.02mm/m）)和横向每格 30s(0.145mm/m)两个管水准气泡的钳工水平仪对量测平面进行精细整平，可以将中心固定螺孔位置（此为我们目前使用的全部仪器的相位中心位置，如果其他有不同的情况，可以从仪器的说明中得到非常准确的底部到相位中心差值或者使用千分尺之类工具量测出来，其误差可小于0.1mm，相对于我们允许
强制对中杆（仅署安装位
优器得R中心高安平面院用
专收器相能中心高度平一齐)
汉海高理直投学经限地南平台
的测量误差
—大约2mm—
可以
忽略不计）的高程传递到观测墩边缘以外地面可以垂直量测到的位置上，下面，在观测墩底部方形水泥平台上有半球形水准标志，其顶点中心位置就是我们使用二等水准测量所能到达的位置。水准标志垂直往上可以看到我们的量测平面，使用精度较高的手持式测距仪就可以准确测量水准标志到观测墩顶部仪器相位中心的高差，二等水准也就传递上去了(图1)。
2
结构及制作本文中所有涉及尺

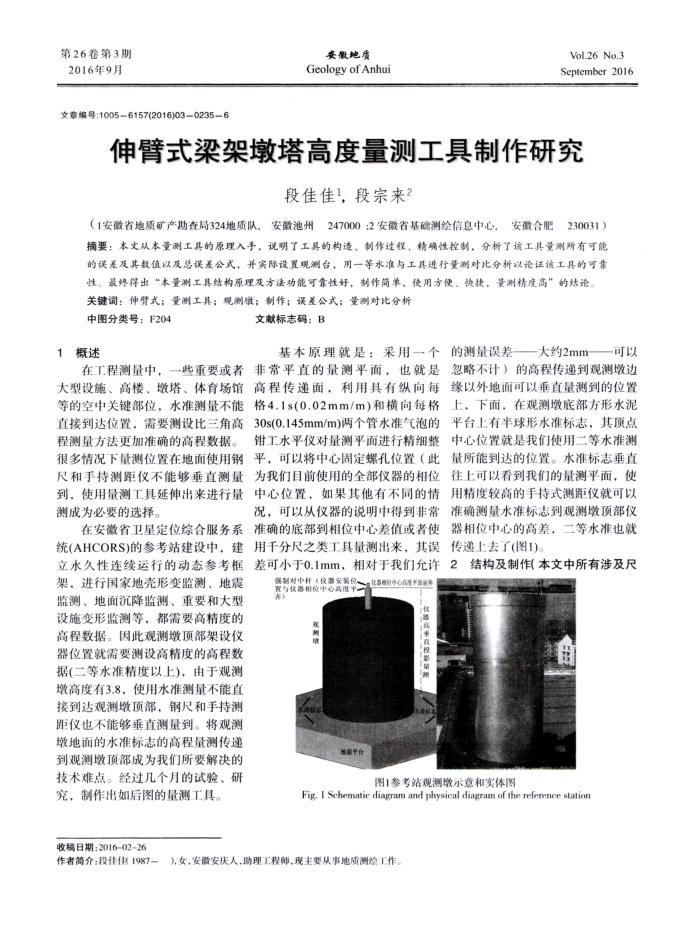

图1参考站观测墩示意和实体图
Fig. 1 Schematie diagram and physical diagram of the reference station
)，女，安徽安庆人，助理工程师，现主要从事地质测绘工作。
