400t船用折臂式起重机安装技术研究
大连中远海运重工有限公司尹龙于福友
摘要：深水海洋工程船（SSV）是大连中远海运重工有限公司承接建造的海工类特种船舶，
400t海工风浪补偿新臂式起重机高空对接安装作业是其建造过程中重点及难点工程之一。本文介绍 SSV项目400t新臀臂式起重机安装技术方案及工艺措施，其解决了大型起重机高空对位焊接安装过程中精度控制方法难题，具有参考作用
关键词：折臂式起重机高空对位焊接精度控制方法
引言
随着造船市场的持续低迷，大连中远海运重工有限公司（以下简称“我司”）承接高附加值特种船项目逐步增多。其中为马士基公司建造的深水海洋工程船（SSV）项目为国内首次建造，本船安装 400t海工风浪补偿起重机（即400t船用折臂式起重机，安装位置在甲板，以下简称“400t甲板起重机”或“起重机”），适用于海工设备水下安装需求。 400t甲板起重机由Huisman厂家制作提供，起重机过渡简体与上部起重机整体来厂吊运安装方式在我
司首次实施，合拢难度大，精度要求高，安装过程中需不断调整船舶浮态来满足安装要求。目前我司
在此技术领域还是空白，需要不断地学习研究。 1方案及工艺措施
400t甲板起重机重量约500t（包括下部简体过渡段），在Huisman厂家整体组装调试后海运来我司安装，如图1所示。我司使用海洋浮式起重机将400t甲板起重机静身约90°正状态合拢，由于我司首次采用此安装方式，用运方紧的设计、安装精度控制、船舶浮态调整和焊接工艺等关键技术是主要解决难点。
运输船

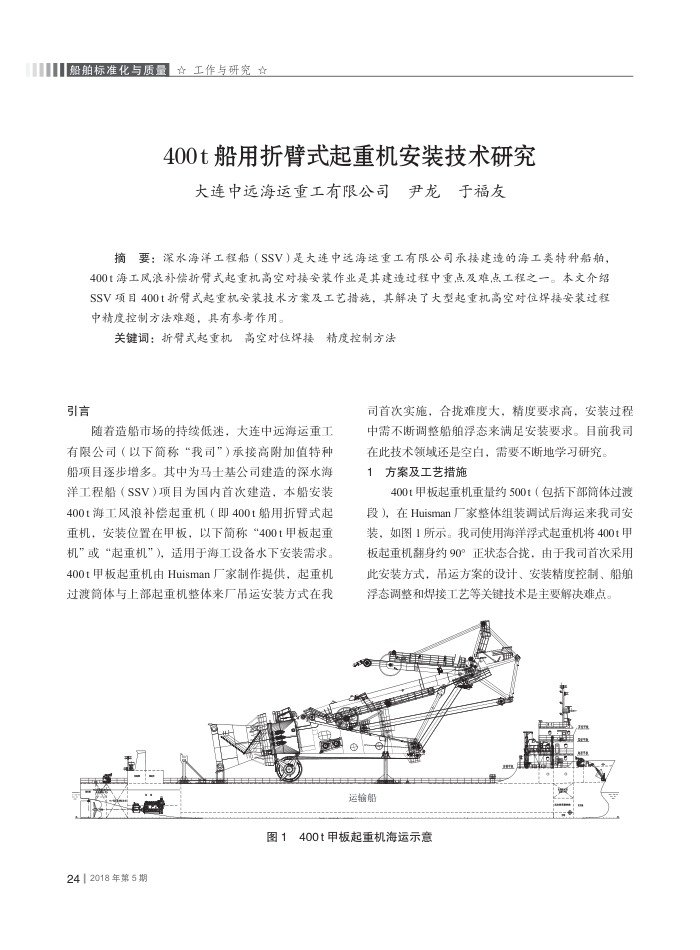

图1400t甲板起重机海运示意
