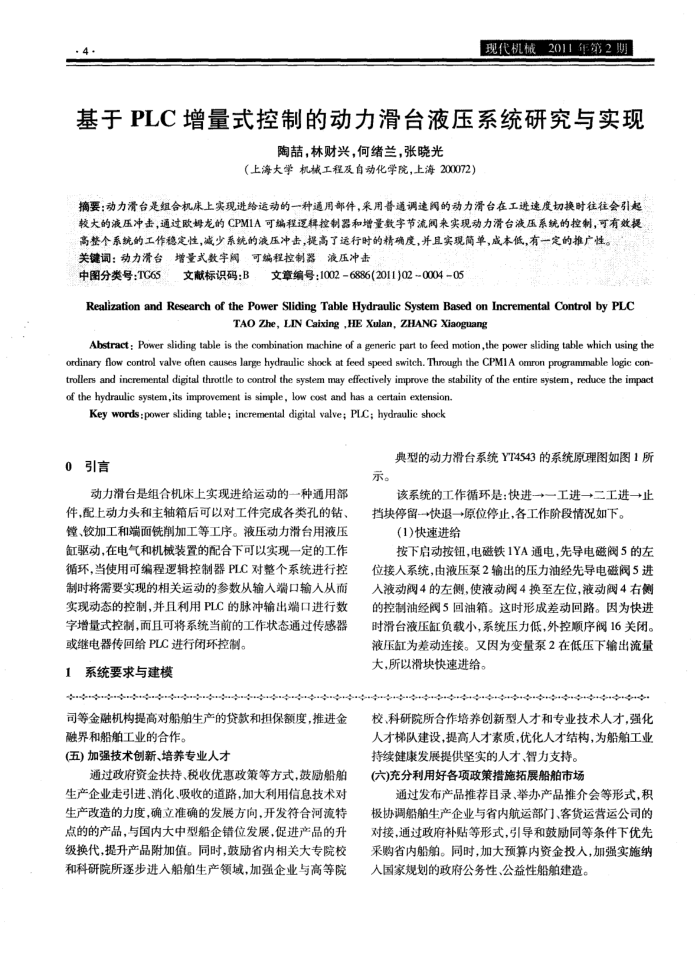

现代机械2011年第2期
基于PLC增量式控制的动力滑台液压系统研究与实现
陶喆，林财兴，何绪兰，张晓光
（上海大学机械工程及自动化学院，上海200072）
摘要：动力滑台是组合机床上实现进给运动的一种通用部件，采用普通调速阅的动力滑台在工进速度切换时往往会引起较大的液压冲击，通过欧姆龙的CPM1A可编程逻辑控制器和增量数字节流阔来实现动力滑台液压系统的控制，可有效提
高整个系统的工作稳定性，减少系统的液压冲击，提高了运行时的精确度，并且实现简单，成本低，有一定的推广性。关键词：动力滑台增量式数宇阀：可编程控制器液压冲击
中图分类号：TG65文献标识码：B：文章编号：1002-6886(2011)02~0004-05
Realization and Research of the Power Sliding Table Hydraulic System Based on Incremental Control by PLC
TAO Zhe, LIN Caixing ,HE Xulan, ZHANG Xiaoguang
Abstract : Power sliding table is the combination machine of a generic part to feed motion,the power sliding table which using the ordinary flow control valve often causes large hydraulic shock at feed speed switch. Through the CPM1A omron programmable logic con-trollers and incremental digital throttle to control the system may effectively improve the stability of the entire system, reduce the impact of the hydraulic system,its improvement is simple, low cost and has a certain extension.
Key words :power sliding table; incremental digital valve; PL.C; hydraulie shock
0引言
动力滑台是组合机床上实现进给运动的一种通用部件，配上动力头和主轴箱后可以对工件完成各类孔的钻、镗、饺加工和端面铣削加工等工序。液压动力滑台用液压缸驱动，在电气和机械装置的配合下可以实现一定的工作循环，当使用可编程逻辑控制器PLC对整个系统进行控制时将需要实现的相关运动的参数从输入端口输人从而实现动态的控制，并且利用PLC的脉冲输出端口进行数字增量式控制，而且可将系统当前的工作状态通过传感器
或继电器传回给PLC进行闭环控制。 1系统要求与建模
示。
典型的动力滑台系统YT4543的系统原理图如图1所该系统的工作循环是：快进→一工进一→二工进→止
挡块停留→快退一→原位停止，各工作阶段情况如下。
(1)快速进给
按下启动按钮，电磁铁1YA通电，先导电磁阀5的左
位接人系统，由液压象2输出的压力油经先导电磁阀5进人液动阅4的左侧，使液动阀4换至左位，液动阅4右侧的控制油经阀5回油箱。这时形成差动回路。因为快进时滑台液压缸负载小，系统压力低，外控顺序阀16关闭。液压缸为差动连接。又因为变量泵2在低压下输出流量大，所以滑块快速进给。
++
