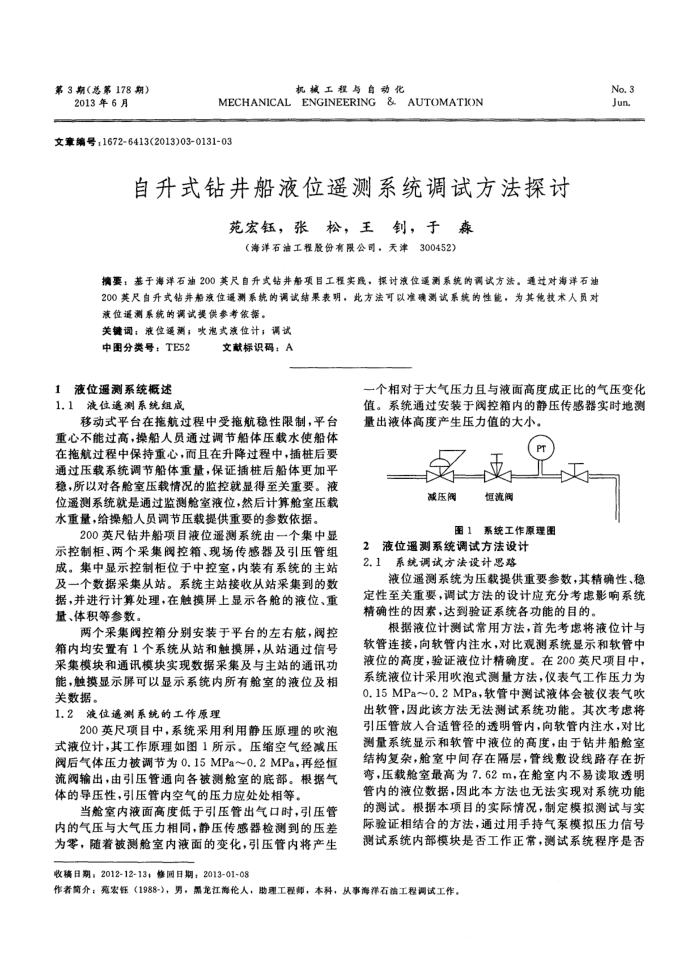

第3期(总第178期）
2013年6月
机城工程与自动化
MECHANICALENGINEERING&AUTOMATION
文章编号：1672-6413(2013)03-0131-03
自升式钻并船液位遥测系统调试方法探讨
苑宏钰，张松，王钊，于森（海洋石油工程股份有限公司，天津300452）
横要：基于海洋石油200英尺自升式钻并船项目工程实残，探讨液位逐测系统的调试方法。通过对海洋石油 200英尺自升式钻并船该位遥测系统的调试结果表明，此方法可以准确测试系统的性能，为其他教术人员对液位遥测系统的调试提供参考依据。
关键词：液位逐测；吹泡式液位计；调试
中图分类号：TE52
1液位遥测系统概述 1.1液位遂测系统组成
文献标识码：A
No. 3 Jun.
一个相对于大气压力且与液面高度成正比的气压变化值。系统通过安装于阀控箱内的静压传感器实时地测
移动式平台在拖航过程中受拖航稳性限制，平台重心不能过高，操船人员通过调节船体压载水使船体在拖航过程中保持重心，而且在升降过程中，插桩后要通过压载系统调节船体重量，保证插桩后船体更加平稳，所以对各舱室压载情况的监控就显得至关重要。液位遥测系统就是通过监测舱室液位，然后计算舱室压载水重量，给操船人员调节压载提供重要的参数依据。
200英尺钻并船项目液位遥测系统由--个集中显
示控制柜、两个采集阀控箱、现场传感器及引压管组成。集中显示控制柜位手中控室，内装有系统的主站及一个数据采集从站。系统主站接收从站采集到的数据，并进行计算处理，在触摸屏上显示各舱的液位、重量、体积等参数。
两个采集阀控箱分别安装于平台的左右，阀控箱内均安置有1个系统从站和触摸屏，从站通过信号采集模块和通讯模块实现数据采集及与主站的通讯功能，触摸显示屏可以显示系统内所有舱室的液位及相关数据。
1.2液位遂测系统的工作原理
200英尺项目中，系统采用利用静压原理的吹泡式液位计，其工作原理如图1所示。压缩空气经减压阀后气体压力被调节为0.15MPa～0.2MPa，再经恒流阀输出，由引压管通向各被测舱室的底部。根据气体的导压性，引压管内空气的压力应处处相等。
当舱室内液面高度低于引压管出气口时，引压管内的气压与大气压力相同，静压传感器检测到的压差为零，随着被测舱室内液面的变化，引压管内将产生
收稿日期，2012-12-13；修国日期：2013-01-08
量出液体高度产生压力值的大小。
减压阀
恒流阀
图1系统工作原理图
2液位遥测系统调试方法设计 2.1系统调试方法设计思路
液位遥测系统为压载提供重要参数，其精确性、稳
定性至关重要，调试方法的设计应充分考患影响系统精确性的因素，达到验证系统各功能的目的。
根据液位计测试常用方法，首先考虑将液位计与
软管连接，向软管内注水，对比观测系统显示和软管中液位的高度，验证液位计精确度。在200英尺项目中，系统液位计采用吹泡式测量方法，仪表气工作压力为 0.15MPa～0.2MPa，软管中测试液体会被仪表气吹出软管，因此该方法无法测试系统功能。其次考虑将引压管放人合适管径的透明管内，向软管内注水，对比测量系统显示和软管中液位的高度，由于钻井船舱室结构复杂，舱室中间存在隔层，管线敷设线路存在折弯，压载舱室最高为7.62m，在舱室内不易读取透明管内的液位数据，因此本方法也无法实现对系统功能的测试。根据本项目的实际情况，制定模拟测试与实际验证相结合的方法，通过用手持气泵模拟压力信号测试系统内部模块是否工作正常，测试系统程序是否
作者简介；菀宏钰（1988-），男，黑龙江海伦人，助理工程师，本科，从事海洋石治工程调试工作。
