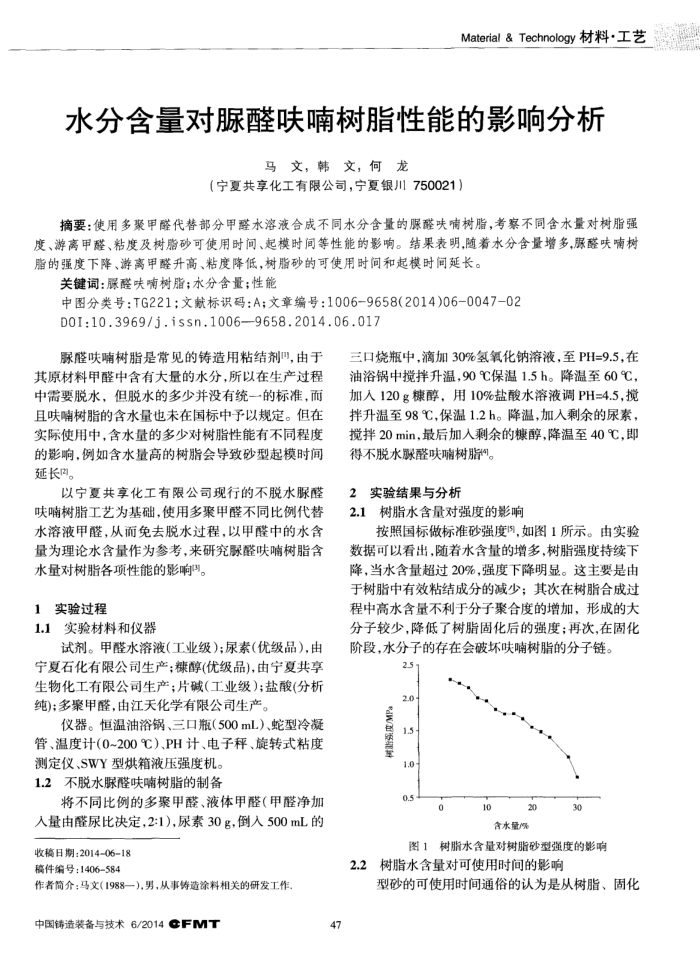

Material&Technology材料·工艺
水分含量对脲醛呋喃树脂性能的影响分析
马文，韩文，何龙
（宁夏共享化工有限公司，宁夏银川1750021）
摘要：使用多聚甲醛代替部分甲醛水溶液合成不同水分含量的脲醛呋响树脂，考察不同含水量对树脂强度、游离甲醛、粘度及树脂砂可使用时间、起模时间等性能的影响。结果表明,随着水分含量增多,脲醛呋嘴树脂的强度下降、游离甲醛升高、粘度降低，树脂砂的可使用时间和起模时间延长。
关键词：脲醛呋哺树脂；水分含量；性能
中图分类号：TG221：文献标识码：A；文章编号：1006-9658(2014)06-0047-02 D0I:10.3969/j.issn.10069658.2014.06.017
脲醛呋喃树脂是常见的铸造用粘结剂"，由于其原材料甲醛中含有大量的水分，所以在生产过程中需要脱水，但脱水的多少并没有统一的标准，而且呋喃树脂的含水量也未在国标中予以规定。但在实际使用中，含水量的多少对树脂性能有不同程度的影响，例如含水量高的树脂会导致砂型起模时间延长2)。
以宁夏共享化工有限公司现行的不脱水隆呋喃树脂工艺为基础，使用多聚甲醛不同比例代替水溶液甲醛，从而免去脱水过程，以甲醛中的水含量为理论水含量作为参考，来研究脉醛呋响树脂含
水量对树脂各项性能的影响3。 1实验过程
1.1实验材料和仪器
试剂。甲醛水溶液（工业级)；尿素（优级品），由宁夏石化有限公司生产：糠醇（优级品），由宁夏共享生物化工有限公司生产；片碱（工业级)：盐酸(分析纯)：多聚甲醛.由江天化学有限公司生产。
仪器。恒温油浴锅、三口瓶（500mL）、蛇型冷凝管、温度计（0~200℃）、PH计、电子秤、旋转式粘度
测定仪、SWY型烘箱液压强度机。 1.2不脱水脲醛呋喃树脂的制备
将不同比例的多聚甲醛、液体甲醛（甲醛净加入量由醛尿比决定，2:1），尿素30g，倒入500mL的
收稿日期：2014-06-18 稿件编号：1406-584
作者简介：马文(1988一)，男，从事筹造涂料相关的研发工作中国铸造装备与技术6/2014FMT
47
三口烧瓶中，滴加30%氢氧化钠溶液，至PH=9.5，在油浴锅中搅拌升温，90℃保温1.5h。降温至60℃，加人120g糠醇，用10%盐酸水溶液调PH=4.5，搅拌升温至98℃，保温1.2h。降温，加入剩余的尿素，搅拌20min，最后加人剩余的糠醇，降温至40℃，即得不脱水脉醛呋瞻树脂。
实验结果与分析 2
2.1树脂水含量对强度的影响
按照国标做标准砂强度5，如图1所示。由实验数据可以看出，随着水含量的增多，树脂强度持续下降，当水含量超过20%，强度下降明显。这主要是由于树脂中有效粘结成分的减少：其次在树脂合成过程中高水含量不利于分子聚合度的增加，形成的大分子较少，降低了树脂固化后的强度；再次，在固化阶段，水分子的存在会破坏喃树脂的分子链。
2.51 2.0 1.5 1.0
o
0
10
含水量/%
30
图1树脂水含量对树脂砂型强度的影响
2.2树脂水含量对可使用时间的影响
型砂的可使用时间通俗的认为是从树脂、固化
