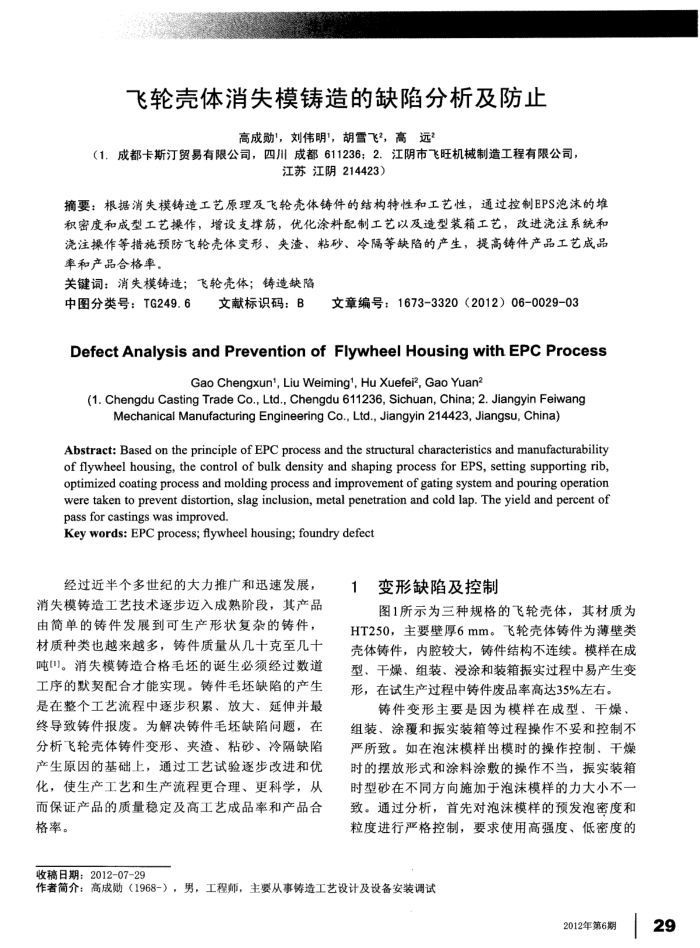

飞轮壳体消失模铸造的缺陷分析及防止
高成勋，刘伟明，胡雪飞，高远
（1.成都卡斯汀贸易有限公司，四川成都611236；2.江阴市飞旺机械制造工程有限公司，
江苏江阴214423）
摘要：根据消失模铸造工艺原理及飞轮壳体铸件的结构特性和工艺性，通过拉制EPS泡沫的堆积密度和成型工艺操作，增设支撑筋，优化涂料配制工艺以及造型装箱工艺，改进浇注系统和浇注操作等措施预防飞轮壳体变形、夹渣、粘砂、冷隔等缺陷的产生，提高铸件产品工艺成品率和产品合格率。
关键词：消失模铸造；飞轮壳体；铸造缺陷
中图分类号：TG249.6文献标识码：B
文章编号：1673-3320（2012）06-0029-03
DefectAnalysisandPreventionofFlywheelHousingwithEPCProcess
Gao Chengxun', Liu Weiming', Hu Xuefei?, Gao Yuan?
(1. Chengdu Casting Trade Co., Ltd., Chengdu 611236, Sichuan, China; 2. Jiangyin Feiwang
Mechanical Manufacturing Engineering Co., Ltd., Jiangyin 214423, Jiangsu, China)
Abstract: Based on the principle of EPC process and the structural characteristics and manufacturability of flywheel housing, the control of bulk density and shaping process for EPS, setting supporting rib optimized coating process and molding process and improvement of gating system and pouring operation were taken to prevent distortion, slag inclusion, metal penetration and cold lap. The yield and percent of pass for castings was improved.
Key words: EPC process; flywheel housing; foundry defec
经过近半个多世纪的大力推广和迅速发展，消失模铸造工艺技术逐步迈入成熟阶段，其产品由简单的铸件发展到可生产形状复杂的铸件，材质种类也越来越多，铸件质量从几十克至几十吨]。消失模铸造合格毛坏的诞生必须经过数道工序的默契配合才能实现。铸件毛坏缺陷的产生是在整个工艺流程中逐步积累、放大、延伸并最终导致铸件报废。为解决铸件毛坏缺陷问题，在分析飞轮壳体铸件变形、夹渣、粘砂、冷隔缺陷产生原因的基础上，通过工艺试验逐步改进和优化，使生产工艺和生产流程更合理、更科学，从而保证产品的质量稳定及高工艺成品率和产品合格率。
收稿日期：2012-07-29
变形缺陷及控制
1
图1所示为三种规格的飞轮壳体，其材质为
HT250，主要壁厚6mm。飞轮壳体铸件为薄壁类壳体铸件，内腔较大，铸件结构不连续。模样在成型、干燥、组装、浸涂和装箱振实过程中易产生变形，在试生产过程中铸件废品率高达35%左右。
件变形主要是因为模样在成型、干煤，
组装、涂覆和振实装箱等过程操作不要和控制不严所致。如在泡沫模样出模时的操作控制、干燥时的摆放形式和涂料涂敷的操作不当，振实装箱时型砂在不同方向施加于泡沫模样的力大小不一致。通过分析，首先对泡沫模样的预发泡密度和粒度进行严格控制，要求使用高强度、低密度的
作者简介：高成勋（1968-），男，工程师，主要从事铸造工艺设计及设备安装调试
