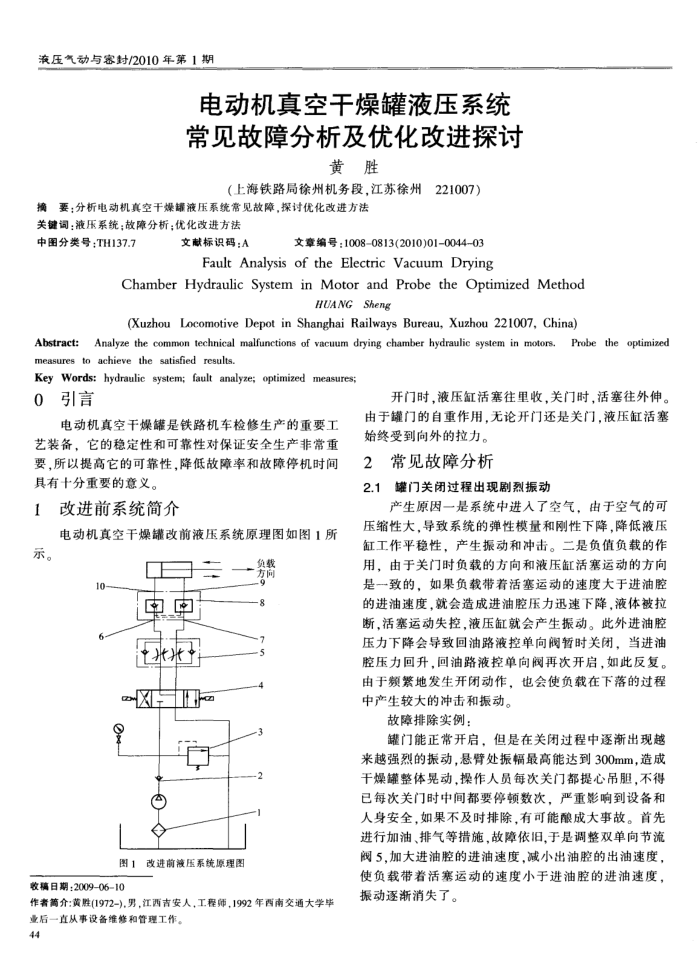

液压气动与客封/2010年第1期
电动机真空干燥罐液压系统常见故障分析及优化改进探讨
黄胜
（上海铁路局徐州机务段，江苏徐州221007）
摘要；分析电动机真空干燥罐液压系统常见故障，探讨优化改进方法关键词：液压系统；故障分析；优化改进方法
中图分类号：TH137.7
文献标识码：A
文章编号：10080813(2010)010044~03
Fault Analysis of the Electric Vacuum Drying
ChamberHvdraulicSvsteminMotorandProbetheOptimizedMethod
HUANGSheng
(Xuzhou LocomotiveDepot in Shanghai RailwaysBureau,Xuzhou 221007,China)
Abstract:Analyze the common technical malfunctions of vacuum drying chamber hydraulic system in motors.Probe the optimized measures to achieve the satisfied results.
Key Words: hydraulic system; fault analyze; optimized measures;
引言 0
电动机真空干燥罐是铁路机车检修生产的重要工艺装备，它的稳定性和可靠性对保证安全生产非常重要，所以提高它的可靠性，降低故障率和故障停机时间具有十分重要的意义。
改进前系统简介
电动机真空干燥罐改前液压系统原理图如图1所示。
负载方向
10
电电区
图1改进前液压系统原理图
收稿日期：20090610
作者简介：黄胜(1972-).男，江西吉安人，工程师，1992年西南交通大学毕
业后一直从事设备维修和管理工作。 44
开门时，液压缸活塞往里收，关门时，活塞往外伸。由于罐门的自重作用，无论开门还是关门.液压缸活塞始终受到向外的拉力。
常见故障分析 2
罐门关闭过程出现剧烈振动
2.1
产生原因一是系统中进入了空气，由于空气的可压缩性大，导致系统的弹性模量和刚性下降，降低液压缸工作平稳性，产生振动和冲击。二是负值负载的作用，由于关门时负载的方向和液压缸活寒运动的方向是一致的，如果负载带着活塞运动的速度大于进油腔的进油速度，就会造成进油腔压力迅速下降，液体被拉断，活塞运动失控，液压缸就会产生振动。此外进油腔压力下降会导致回油路液控单向阀暂时关闭，当进油腔压力回升，回油路液控单向阀再次开启，如此反复。由于频繁地发生开闭动作，也会使负载在下落的过程中产生较大的冲击和振动。
故障排除实例：
罐门能正常开启，但是在关闭过程中逐渐出现越来越强烈的振动，悬臂处振幅最高能达到300mm，造成干燥罐整体晃动，操作人员每次关门都提心吊胆，不得已每次关门时中间都要停顿数次，严重影响到设备和人身安全，如果不及时排除，有可能酿成大事故。首先进行加油、排气等措施，故障依旧，于是调整双单向节流阀5，加大进油腔的进油速度，减小出油腔的出油速度，使负载带着活塞运动的速度小于进油腔的进油速度，振动逐渐消失了。
