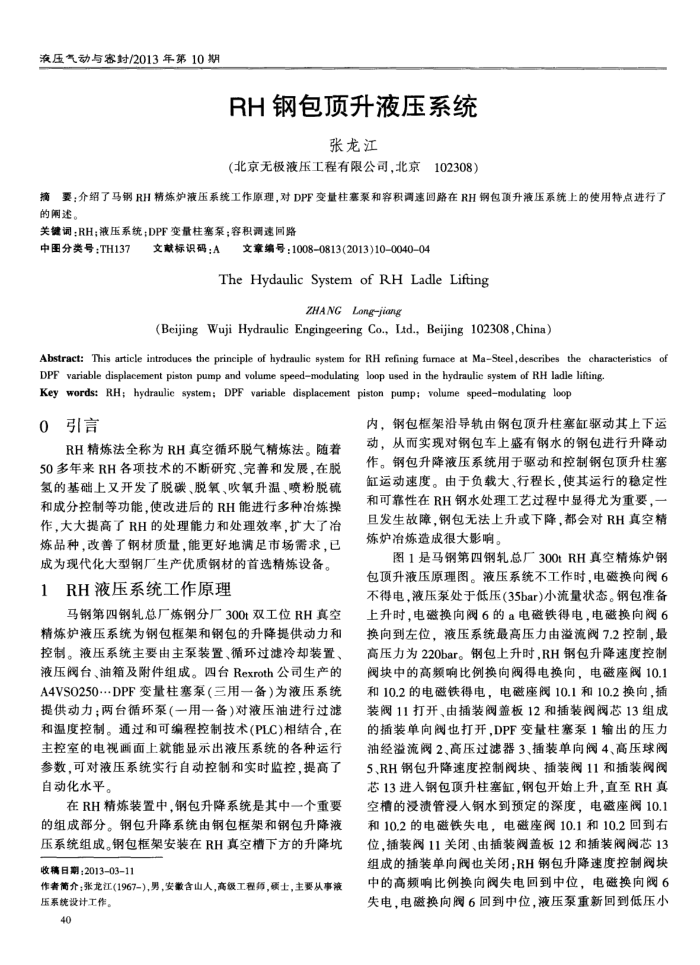

RH钢包顶升液压系统
张龙江
（北京无极液压工程有限公司，北京102308）
摘要：介绍了马钢RH精炼炉液压系统工作原理，对DPF变量柱塞泵和容积调速回路在RH钢包顶升液压系统上的使用特点进行了的阐述。
关键词：RH；液压系统；DPF变量柱塞案；容积调速回路
中图分类号：TH137
文献标识码：A文章编号：1008-0813(2013)10-0040-04
The Hydaulic System of RH Ladle Lifting
ZHANGLong-jiang
(BeijingWuji Hydraulic Engingeering Co.,Ltd.,Beijing 102308,China)
Abstract: This article introduces the principle of hydraulic system for RH refining furmace at MaSteel,describes the characteristics of
DPF variable displacement piston pump and volume speedmodulating loop used in the hydraulic system of RH ladle lifting. Key words: RH; hydraulie system; DPF variable displacement piston pump; volume speedmodulating loop
0引言
RH精炼法全称为RH真空循环脱气精炼法。随着 50多年来RH各项技术的不断研究、完善和发展，在脱氢的基础上又开发了脱碳、脱氧、吹氧升温、喷粉脱硫和成分控制等功能，使改进后的RH能进行多种冶炼操作，大大费高了RH的处理能力和处理效率扩大了冶炼品种，改善了钢材质量，能更好地满足市场需求，已成为现代化大型钢厂生产优质钢材的首选精炼设备。 1RH液压系统工作原理
马钢第四钢轧总厂炼钢分厂300t双工位RH真空精炼炉液压系统为钢包框架和钢包的升降提供动力和控制。液压系统主要由主泵装置、循环过滤冷却装置、液压阀台、油箱及附件组成。四台Rexroth公司生产的 A4VS0250..DPF变量柱塞泵（三用一备）为液压系统提供动力：两台循环泵（一用一备)对液压油进行过滤和温度控制。通过和可编程控制技术(PLC)相结合，在主控室的电视画面上就能显示出液压系统的各种运行参数，可对液压系统实行自动控制和实时监控，提高了自动化水平。
在RH精炼装置中，钢包升降系统是其中一个重要的组成部分。钢包升降系统由钢包框架和钢包升降液压系统组成。钢包框架安装在RH真空槽下方的升降坑
收稿日期：2013-0311
作者简介：张龙江(1967-)，男，安徽含山人，高级工程师，硕士，主要从事液压系统设计工作。
40
内，钢包架沿导轨由钢包项升柱塞缸驱动其上下运动，从而实现对钢包车上盛有钢水的钢包进行升降动作。钢包升降液压系统用于驱动和控制钢包顶升柱塞缸运动速度。由于负载大、行程长，使其运行的稳定性和可靠性在RH钢水处理工艺过程中显得尤为重要，一且发生故障，钢包无法上升或下降，都会对RH真空精炼炉冶炼造成很大影响。
图1是马钢第四钢轧总厂300tRH真空精炼炉钢包顶升液压原理图。液压系统不工作时，电磁换向阀6 不得电，液压泵处于低压(35bar)小流量状态。钢包准备上升时，电磁换向阀6的a电磁铁得电，电磁换向阀6 换向到左位，液压系统最高压力由溢流阀7.2控制，最高压力为220bar。钢包上升时，RH钢包升降速度控制阀块中的高频响比例换向阀得电换向，电磁座阀10.1 和10.2的电磁铁得电，电磁座阀10.1和10.2换向，插装阀11打开、由插装阀盖板12和插装阀阀芯13组成的插装单向阀也打开,DPF变量柱塞泵1输出的压力油经溢流阀2、高压过滤器3、插装单向闵4、高压球阀 5、RH钢包升降速度控制阀块、插装阀11和插装阀阀芯13进入钢包顶升柱塞缸，钢包开始上升，直至RH真空槽的浸渍管浸人钢水到预定的深度，电磁座阀10.1 和10.2的电磁铁失电，电磁座阀10.1和10.2回到右位，插装阀11关闭、由插装阀盖板12和插装阀阀芯13 组成的插装单向阀也关闭；RH钢包升降速度控制阀块中的高频响比例换向阀失电回到中位，电磁换向阀6 失电，电磁换向阀6回到中位，液压泵重新回到低压小
