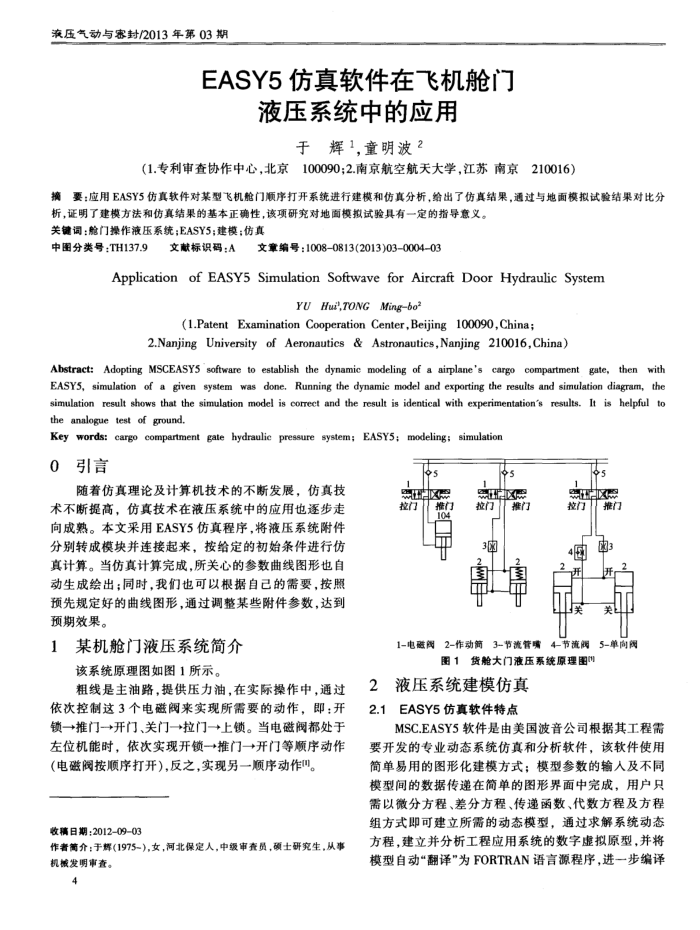

液压气动与赛封/2013年第03期
EASY5仿真软件在飞机舱门
液压系统中的应用
于辉1.童明波2
（1.专利审查协作中心，北京100090；2.南京航空航天大学，江苏南京210016）
摘要：应用EASY5仿真软件对某型飞机舱门顺序打开系统进行建模和仿真分析，给出了仿真结果，通过与地面模拟试验结果对比分
析，证明了建模方法和伤真结果的基本正确性，该项研究对地面模拟试验具有一定的指导意义。关键词：舱门操作液压系统；EASY5；建模；仿真
中图分类号：TH137.9
文献标识码：A
文章编号：1008-0813(2013)030004-03
ApplicationofEASY5SimulationSoftwaveforAircraftDoorHydraulicSystem
YU Hui,7ONG Mingbo2
(1.Patent Examination Cooperation Center,Beijing 100090,China;
2.Nanjing University of Aeronautics & Astronautics,Nanjing 210016,China)
Abstract:Adopting MSCEASY5 software to establish the dynamic modeling of a airplane's cargo compartment gate, then with EASY5, simulation of a given system was done, Running the dynamic model and exporting the results and simulation diagram, the simulation result shows that the simulation model is correct and the result is identical with experimentation's results. It is helpful to the analogue test of ground.
Key words: cargo compartment gate hydraulic pressure system; EASY5; modeling; simulation
0引言
随着仿真理论及计算机技术的不断发展，仿真技术不断提高，仿真技术在液压系统中的应用也逐步走向成熟。本文采用EASY5仿真程序，将液压系统附件分别转成模块并连接起来，按给定的初始条件进行仿真计算。当仿真计算完成，所关心的参数曲线图形也自动生成绘出；同时，我们也可以根据自已的需要，按照预先规定好的曲线图形，通过调整某些附件参数，达到预期效果。
1某机舱门液压系统简介
该系统原理图如图1所示。
粗线是主油路，提供压力油，在实际操作中，通过
依次控制这3个电磁阀来实现所需要的动作，即：开锁一→推门→开门、关门一→拉门一→上锁。当电磁阀都处于左位机能时，依次实现开锁一→+推门→开门等顺序动作
（电磁阀按顺序打开），反之，实现另一顺序动作叫。收稿日期：20120903
作者介：于辉(1975-），女，河北保定人，中级审套员，硕士研究生，从事机械发明审查。
4
s 区控门
推门
拉门 3
s 推门
s 区社门
推门国
关
1-电磁阀2-作动简3-节流管嘴4-节流阀5-单向阀
图1货舱大门液压系统原理图川
液压系统建模仿真 2
2.1EASY5仿真软件特点
MSC.EASY5软件是由美国波音公司根据其工程需
要开发的专业动态系统仿真和分析软件，该软件使用简单易用的图形化建模方式：模型参数的输人及不同模型间的数据传递在简单的图形界面中完成，用户只需以微分方程、差分方程、传递函数、代数方程及方程组方式即可建立所需的动态模型，通过求解系统动态方程，建立并分析工程应用系统的数字虚拟原型，并将模型自动“翻译"为FORTRAN语言源程序，进一步编译
