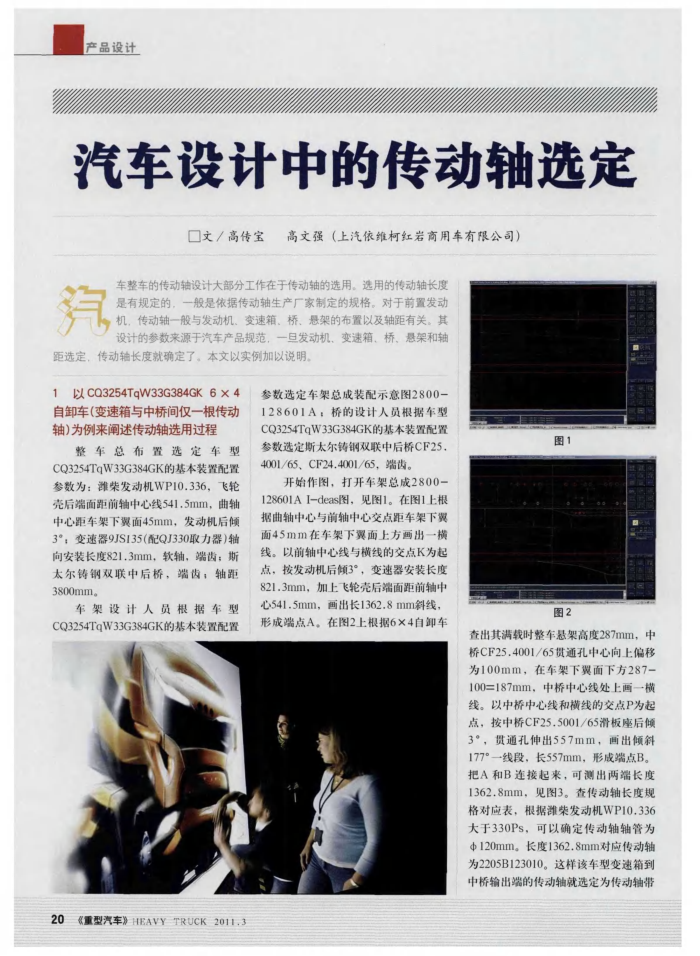

汽车设计中的传动轴选定
口文/高传宝
汽
高文强（上汽依维柯红岩商用车有限公司）
车整车的传动轴设计大部分工作在于传动轴的选用，选用的传动轴长度是有规定的，一般是依据传动轴生产厂家制定的规格，对于前置发动机，传动轴一般与发动机、变速箱、桥、悬架的布置以及轴距有关。其设计的参数来源于汽车产品规范，一旦发动机、变速箱、桥、悬架和轴
距选定，传动轴长度就确定了，本文以实例加以说明
1以CQ3254TqW33G384GK6×4 自卸车（变速箱与中桥间仅一根传动轴）为例来闸述传动轴选用过程
整车总布置选定车型 CQ3254TqW33G384GK的基本装置配置参数为：潍柴发动机WP10.336，飞轮壳后端面距前轴中心线541.5mm，曲轴中心距车架下翼面45mm，发动机后倾 3°；变速器9JSI35（配QJ330取力器）轴向安装长度821.3mm，软轴，端齿；斯太尔铸钢双联中后桥，端齿；轴距 3800mm。
车架设计人员根据车型 CQ3254TqW33G384GK的基本装置配置
20
《重型汽车》HEAVYTRUCK201E3
参数选定车架总成装配示意图2800-128601A：桥的设计人员根据车型
CQ3254TqW33G384GK的基本装置配置参数选定斯太尔铸钢双联中后桥CF25. 4001/65、CF24.4001/65，端齿。
开始作图，打开车架总成2800-128601Adeas图，见图。在图1上根据曲轴中心与前轴中心交点距车架下翼面45mm在车架下翼面上方画出一横线。以前轴中心线与横线的交点K为起点，按发动机后倾3°，变速器安装长度 821.3mm，加上飞轮壳后端面距前轴中心541.5mm，画出长1362.8mm斜线，形成端点A。在图2上根据6×4自卸即车
图1 图2
查出其满载时整车悬架高度287mm，中桥CF25.4001/65贯通孔中心向上偏移为100mm，在车架下翼面下方287 100=187mm，中桥中心线处上画一横线。以中桥中心线和横线的交点P为起点，按中桥CF25.5001/65滑板座后倾 3°，贯通孔伸出557mm，画出倾斜 177°一线段，长557mm，形成端点B。把A和B连接起来，可测出两端长度 1362.8mm，见图3。查传动轴长度规格对应表，根据潍柴发动机WP10.336 大于330Ps，可以确定传动轴轴管为中120mm。长度1362.8mm对应传动轴为2205B123010。这样该车型变速箱到中桥输出端的传动轴就选定为传动轴带
