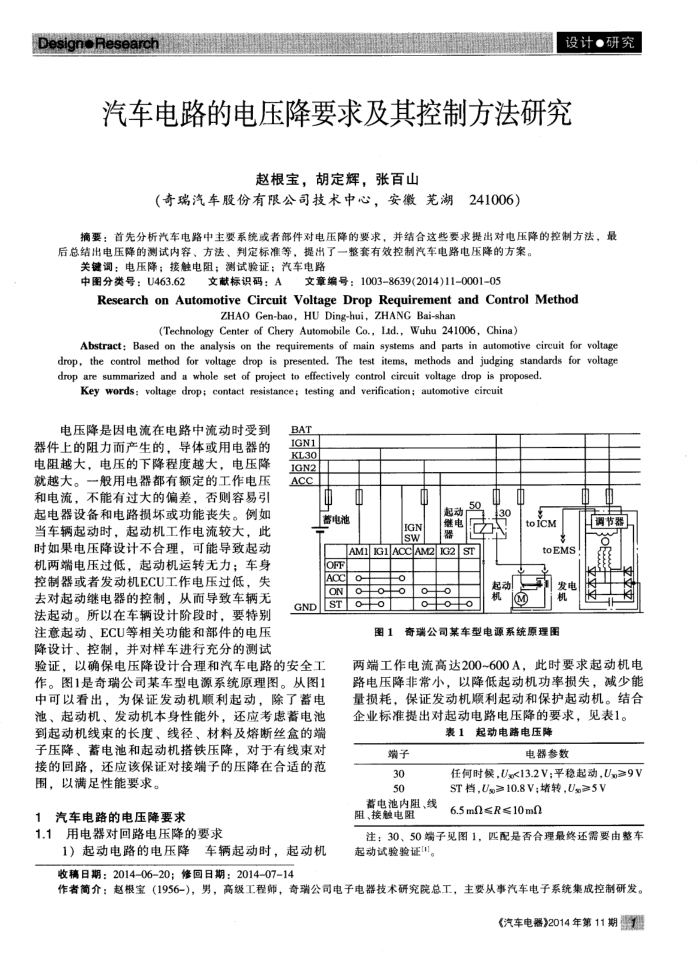

汽车电路的电压降要求及其控制方法研究
赵根宝，胡定辉，张百山
（奇瑞汽车股份有限公司技术中心，安徽芜湖241006）
摘要：首先分析汽车电路中主要系统或者部件对电压降的要求，并结合这些要求提出对电压降的控制方法，最后总结出电压降的测试内容、方法、判定标准等，提出了一整套有效控制汽车电路电压降的方案。
关键调：电压降；接触电阻；测试验证：汽车电路
文献标识码：A文章编号：1003-8639(2014)11-0001-05
中图分类号：U463.62
Research on Automotive Circuit Voltage Drop Requirement and Control Method
ZHAO Gen-bao, HU Ding-hui, ZHANG Bai-shan
(Technology Center of Chery Automobile Co., Lad., Wuhu 241006, China)
Abstract: Based on the analysis on the requirements of main systems and parts in automotive circuit for voltage drop, the control method for voltage drop is presented. The test items, methods and judging standards for voltage drop are summarized and a whole set of project to effectively control circuit voltage drop is proposed.
Key words: voltage drop; contact resistance;: testing and verification; automotive circuit
电压降是因电流在电路中流动时受到器件上的阻力而产生的，导体或用电器的电阻越大，电压的下降程度越大，电压降就越大。一般用电器都有额定的工作电压和电流，不能有过大的偏差，否则容易引起电器设备和电路损坏或功能丧失。例如当车辆起动时，起动机工作电流较大，此时如果电压降设计不合理，可能导致起动机两端电压过低，起动机运转无力；车身控制器或者发动机ECU工作电压过低，失去对起动继电器的控制，从而导致车辆无法起动。所以在车辆设计阶段时，要特别注意起动、ECU等相关功能和部件的电压降设计、控制，并对样车进行充分的测试
