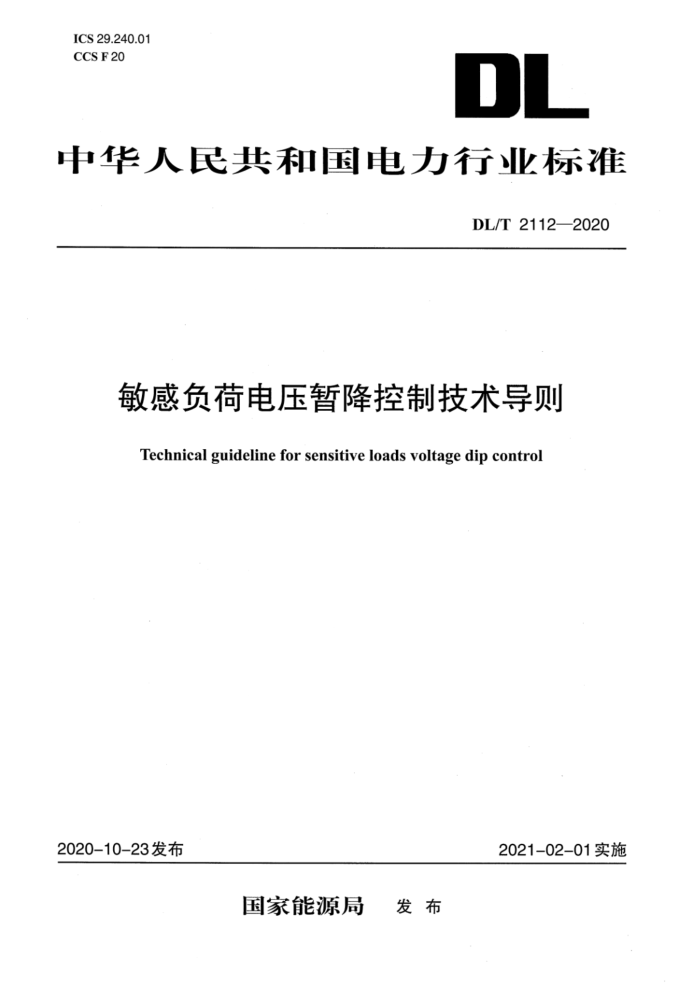

ICS 29.240.01
CCS F20
中华人民共和国电力行业标准
DL/T 2112—2020
敏感负荷电压暂降控制技术导则
Technical guideline for sensitive loads voltage dip control
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2112—2020
敏感负荷电压暂降控制技术导则
1 范围
本文件规定了敏感负荷电压暂降控制的一般原则、电网侧和用户侧电压暂降控制技术及电压暂降控制技术方案的确定方法。
本文件适用于敏感负荷的电压暂降预防与控制。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T29328—2018重要电力用户供电电源及自备应急电源配置技术规范
GB/Z32880.1电能质量经济性评估 第1部分：电力用户的经济性评估方法
3术语和定义
下列术语和定义适用于本文件。
3.1
电压暂降voltage dip(sag)
电力系统中某点工频电压方均根值突然降低至0.1～0.9(标幺值),并在短暂持续10ms～1 min后恢复正常的现象。
[来源：GB/T30137—2013,3.1,有修改]
3.2
敏感负荷sensitive load
对电压质量的要求超过电能质量标准规定范围的负荷。[来源：GB/T32507—2016,2.1.26,有修改]
3.3
不间断电源设备uninterruptible power system; UPS
由变流器、开关和储能装置(如蓄电池)组合构成的，在输入电源故障时用于维持负载电力连续性的电源设备。
[来源：GB 7260.1—2008,3.1.1,有修改]
3.4
固态切换开关solid state transfer switch; SSTS
一种由切换单元、控制保护单元及其辅件构成的切换装置，主要为保证负荷不间断供电而设计，可快速完成负荷在双路(多路)独立交流供电电源之间的切换。
[来源：DL/T 1226—2013,3.4]
3.5
动态电压恢复器dynamic voltage restorer; DVR
串接于电源和负荷之间的电压源型电力电子补偿装置，用于快速补偿系统电压暂降。[来源：DL/T 1229—2013,3.2]
