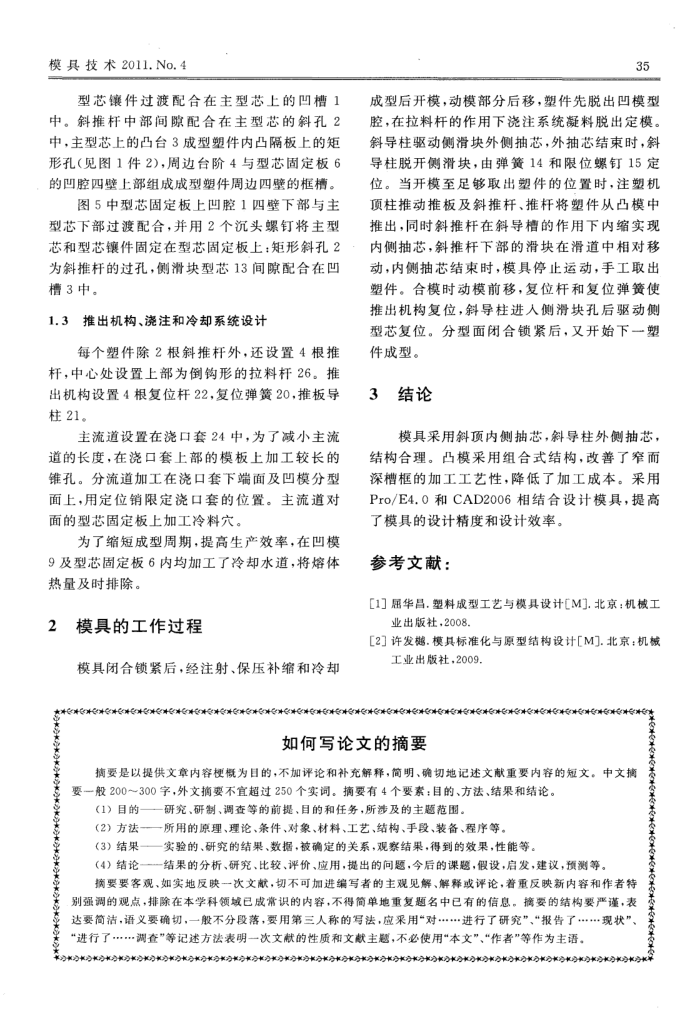

模具技术2011.No.4
型芯镶件过渡配合在主型芯上的凹槽1 中。斜推杆中部间隙配合在主型芯的斜孔2 中，主型芯上的凸台3成型塑件内凸隔板上的矩形孔（见图1件2)，周边台阶4与型芯固定板6 的凹腔四壁上部组成成型塑件周边四壁的框槽。
图5中型芯固定板上凹腔1四壁下部与主型芯下部过渡配合，并用2个沉头螺钉将主型芯和型芯镶件固定在型芯固定板上：矩形斜孔2 为斜推杆的过孔，侧滑块型芯13间隙配合在凹槽3中。
1.3推出机构、浇注和冷却系统设计
每个塑件除2根斜推杆外，还设置4根推杆，中心处设置上部为倒钩形的拉料杆26。推出机构设置4根复位杆22，复位弹簧20，推板导柱21。
主流道设登在浇口套24中，为广减小主流
道的长度，在瓷口套上部的模板上加工较长的锥孔。分流道加工在浇口套下端面及凹模分型面上，用定位销限定浇口套的位置。主流道对面的型芯固定板上加工冷料穴。
为了缩短成型周期，提高生产效率，在凹模
9及型芯固定板6内均加工了冷却水道，将熔体热量及时排除。
模具的工作过程 2
模具闭合锁紧后，经注射、保压补缩和冷却
****+*
35
成型后开模，动模部分后移，塑件先脱出凹模型腔，在拉料杆的作用下浇注系统凝料脱出定模。斜导柱驱动侧滑块外侧抽芯，外抽芯结束时，斜导柱脱开侧滑块，由弹簧14和限位螺钉15定位。当开模至足够取出塑件的位置时，注塑机顶柱推动推板及斜推杆、推杆将塑件从凸模中推出，同时斜推杆在斜导槽的作用下内缩实现内侧抽芯，斜推杆下部的滑块在滑道中相对移动，内侧抽芯结束时，模具停止运动，手工取出塑件。合模时动模前移，复位杆和复位弹簧使推出机构复位，斜导柱进人侧滑块孔后驱动侧型芯复位。分型面闭合锁紧后，又开始下一塑件成型。
3
结论
模具采用斜顶内侧抽芯，斜导柱外侧抽芯，
结构合理。凸模采用组合式结构，改善了窄而深槽框的加工工艺性，降低了加工成本。采用 Pro/E4.0和CAD2006相结合设计模具，提高
了模具的设计精度和设计效率。参考文献：
[1］屈华昌.塑料成型工艺与模具设计LM].北京：机械工
业出版社，2008
[2］许发樾.模具标准化与原型结构设计[M].北京：机械
工业出版社，2009.
